工业设计入门，教你怎么一步步画好椭圆

在工业设计入门的学生中，很多人可能都并不知道应该如何画好椭圆，经常会有人说，照相机画不好，望远镜画不好，其实，这些都是因为椭圆的原因。本文品索小便将会为大家详细地来介绍画好椭圆的方法。因为只有画好椭圆，我们才算踏进了工业设计入门的第一步。

剖析椭圆

当从某个角度看圆时，我们看到的就是一个椭圆。我们把这个观看角度作为椭圆的角度。在助度视角处，我们看到的是一个正圆，而在小于助度时，我们看见的是不同角度的椭圆，这样到最后我们就会看到一个。度的椭圆(即一条雇彩美)。理解这种画椭圆的技巧并不难，但要掌握椭圆的绘制方法就不容易了。

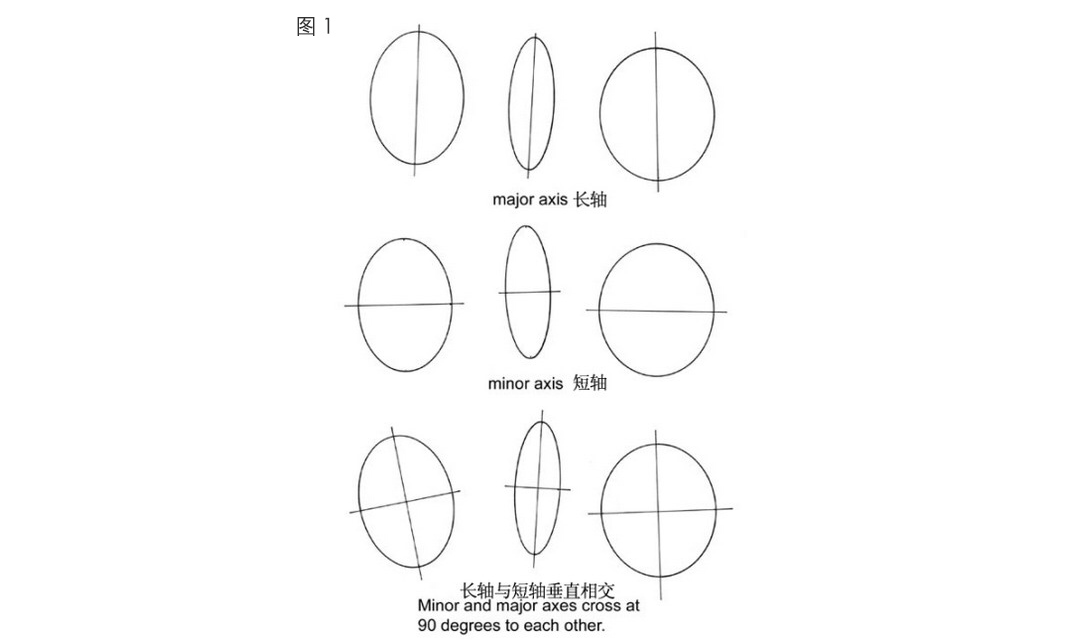

对于一个椭圆来说，它有两个轴:长轴和短轴。短轴通过最短的路径把椭圆分成两个相等的部分;长轴经过最长的路径，把椭圆分成两个相等的部分。长轴和短轴是垂直相交的。

如图1所示。

那么，怎样利用长轴和短轴来绘制椭圆呢?

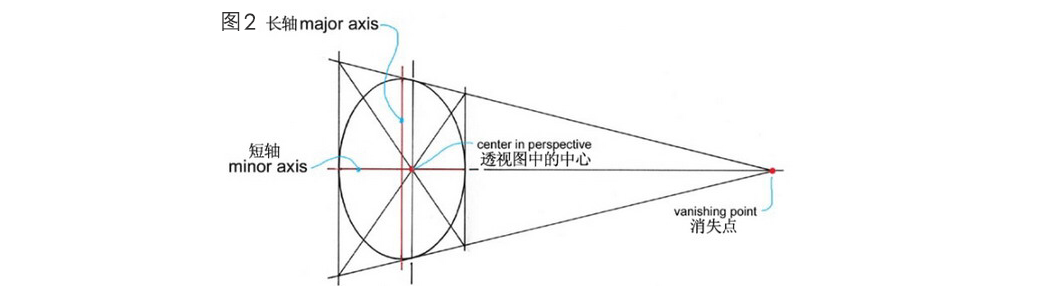

来看上面的图2，椭圆的外面有一个外切正方形，画完正方形后，通过画正方形的对角线来找到它的透视中心，通过观察椭圆的长轴和短轴，我们发现，椭圆的短轴经过这个中心而长轴则不经过。我们也发现椭圆.洽好与正方形的每条边线的中心相切。这样我们得到一个对称的形状，椭圆，并将它放在透视图当中。

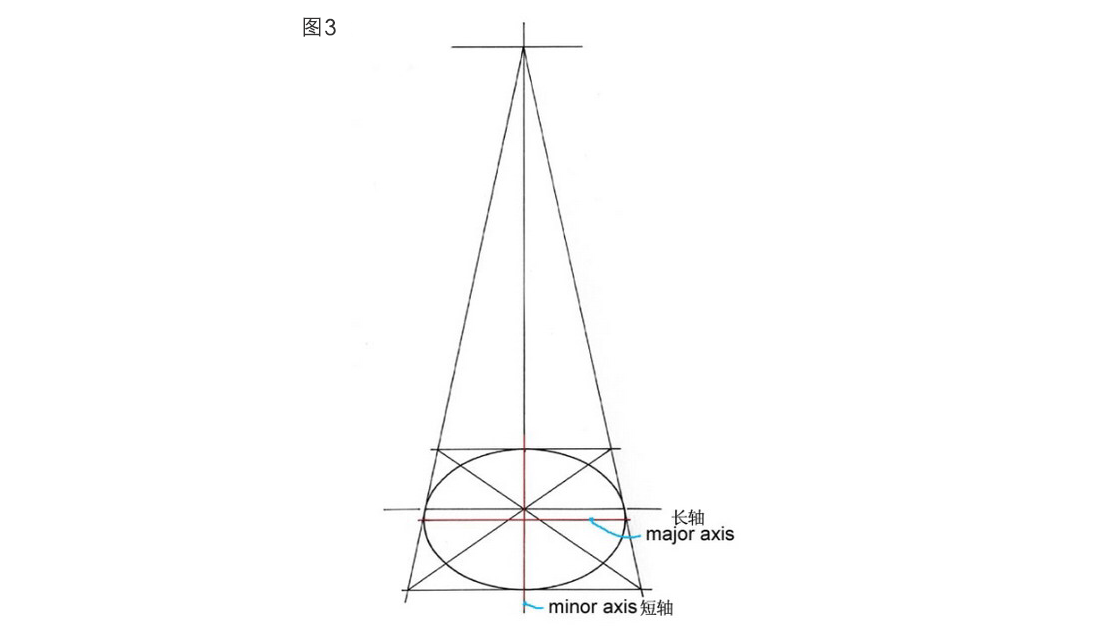

再来看图3，不管椭圆是旋转还是静止的，我们都能得到同样的效果。从观察获知，在画椭圆的时候，长轴和短轴起了相当大的作用。由于椭圆的短轴一直经过正方形的中心，我们可以利用这一点来获得帮助。这也正是当初我不推荐用长轴来绘制椭圆的原因。

不断的练习画椭圆，不要担心透视上的定位。比如下图中是用不同的大小和不同的角度画的几个椭圆。画完椭圆后，画一条穿过椭圆最窄处并把椭圆分成两个相等的部分的直线，来确定椭圆的短轴。

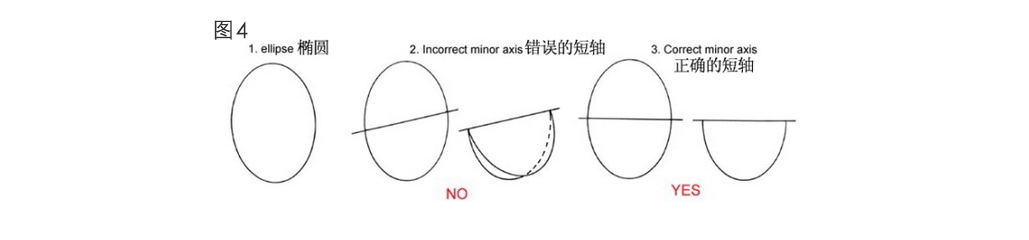

沿着短轴折叠你画的椭圆，正确的话，两半椭圆刚好能重叠，否则不能。如图4所示。

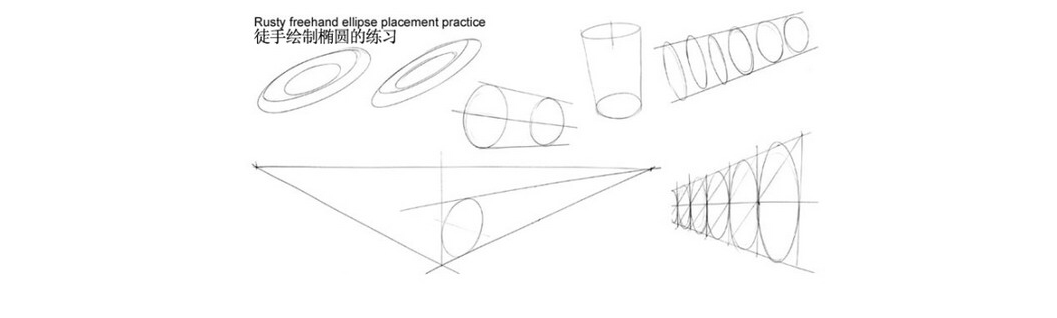

如果大家对自己画的椭圆感觉良好，就可以对短轴进行精确定位，然后开始对椭圆进行透视上的定位。刚开始的时候，先画一些简单的直线当作椭圆的短轴，然后尽量画不同大小和角度的椭圆。这一点比先画椭圆再确定短轴要难。然后画两条会聚的直线，再画椭圆，使椭圆与每条直线相切。最难的一个练习是先画亚方体然后在每个面画椭圆，使之与每个面的边线相切，就像我们在图2和图3中那样进行绘制。此外，画同心的椭圆也是一种很好的练习。

大家可以利用上面教导的方法去练习画椭圆，但是最好别直接用参考线去画，尽量还是要自己去动手。只有坚持练习，我们会发现自己画图的能力能有很高的提升。
