犀牛软件教程,杯子的制作步骤详解


今天品索教育为大家介绍的是犀牛软件教程杯子的制作步骤,制作的过程虽然步骤很多,但并不是很复杂,大家可以根据这三十个步骤来一步步进行,就能够正确地制作出一个杯子的模型了,下面我们一起跟着教程来学习吧,相信能够对你有所帮助。


犀牛软件教程,杯子的制作步骤

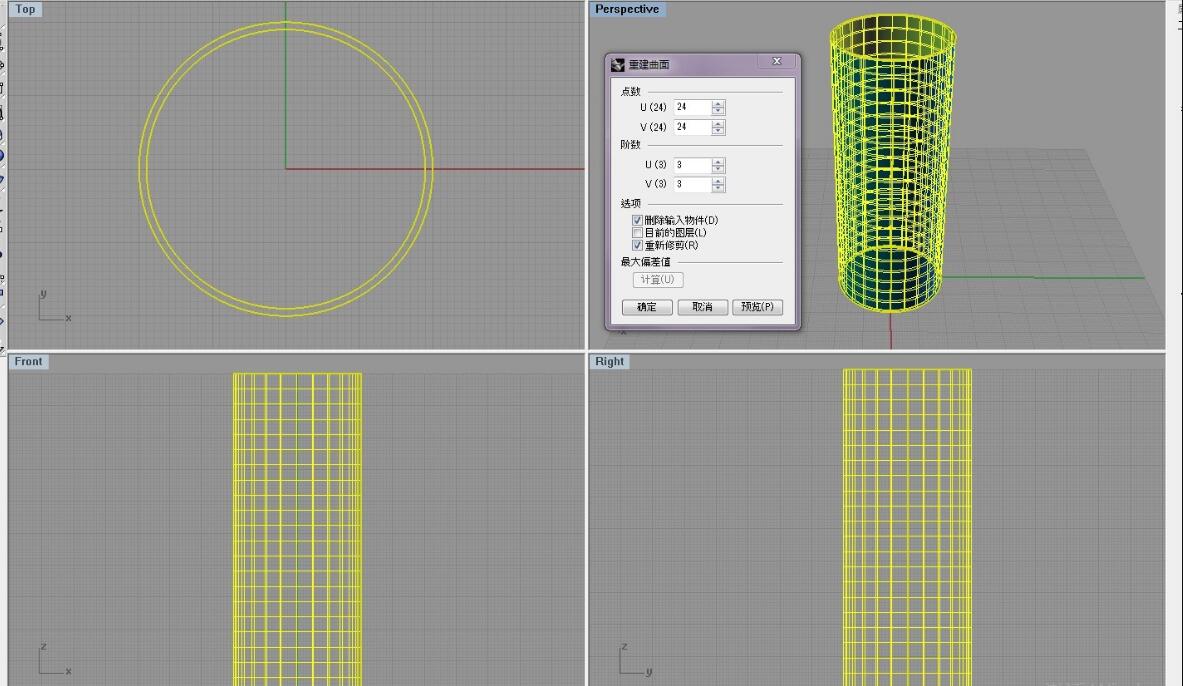

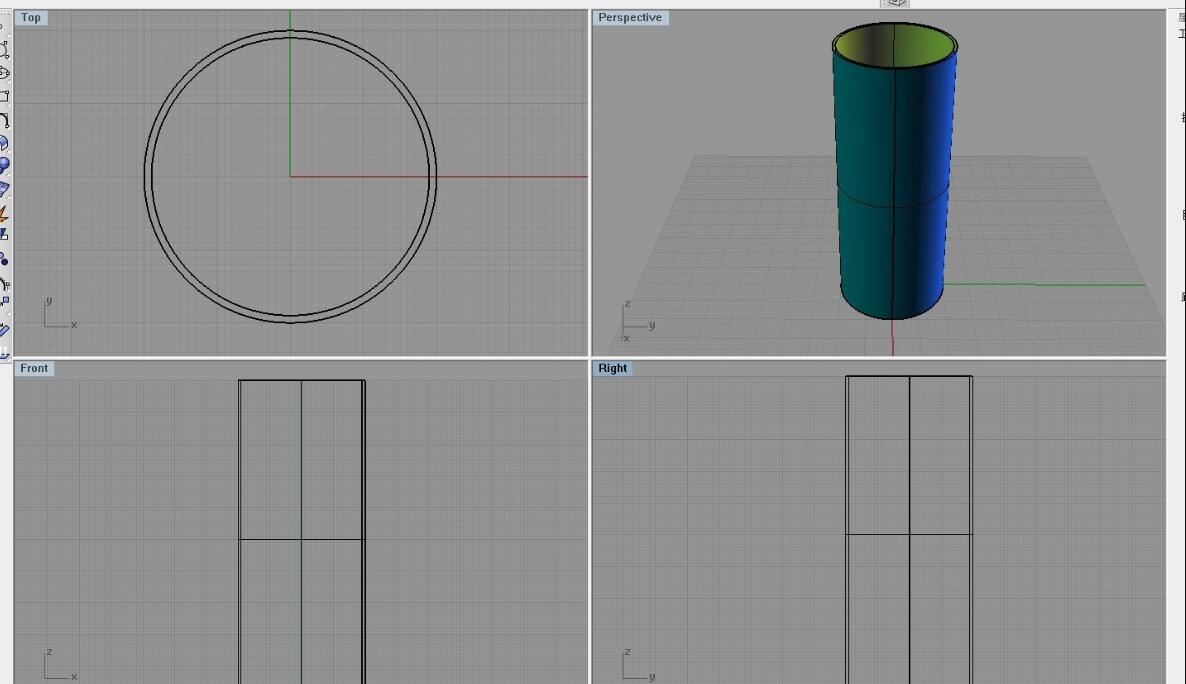

1>画两个圆筒,注意间隔





2>将两个圆筒用重建曲面建为24X24

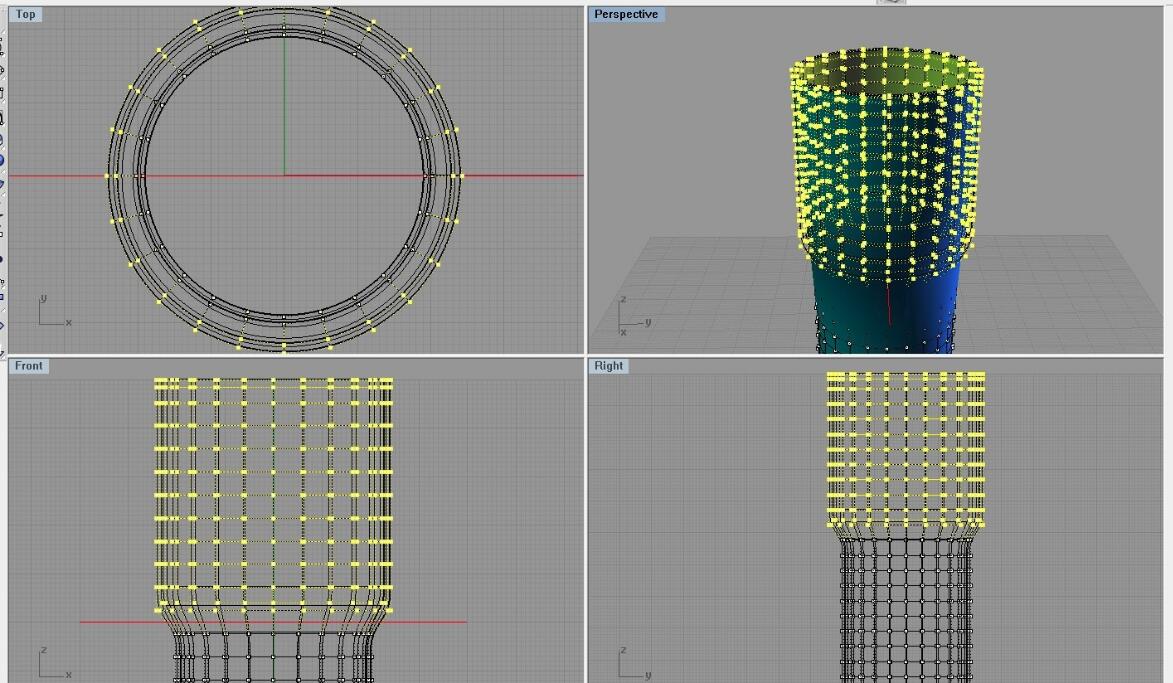

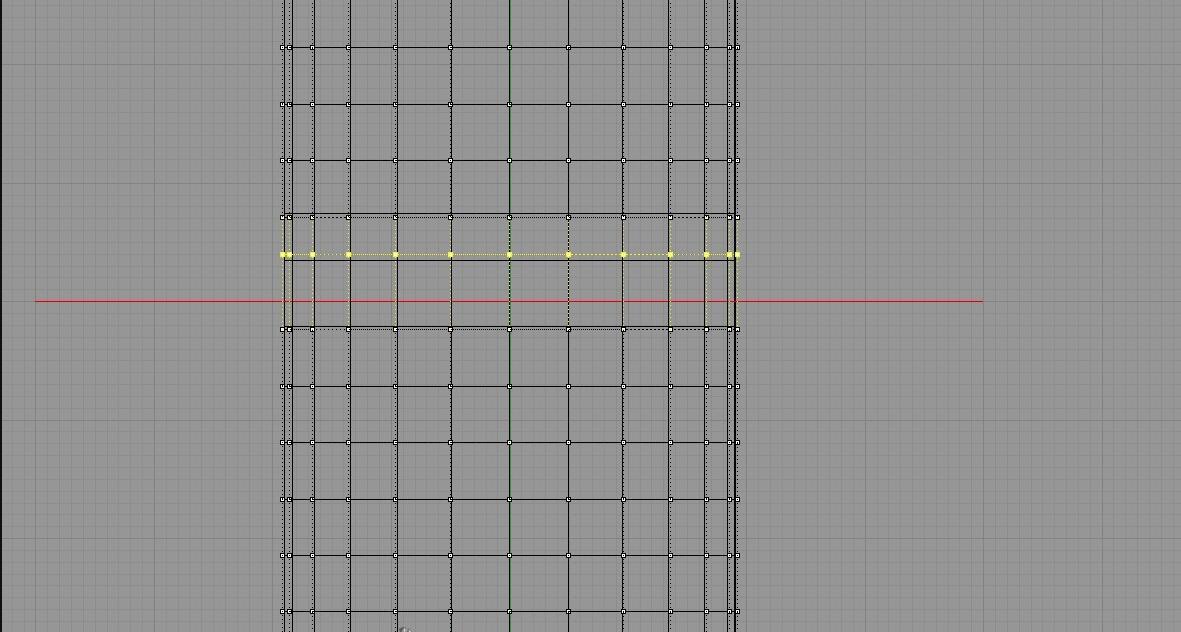

3>然后隐藏外侧圆桶,将内侧圆筒红线上方的那排控制点略为向上平移,如图:

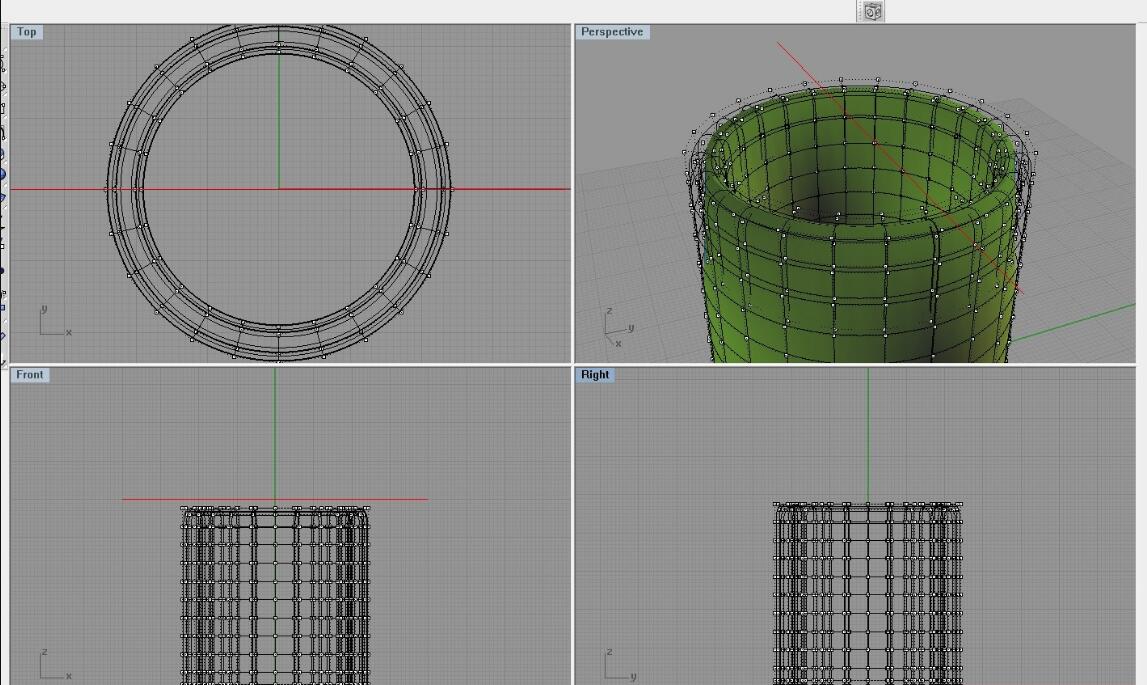

4>然后将两个圆筒都设为可见,开启控制点,将红线上方的所有控制点都用2D缩放向外围拉伸





5>然后再将红线上方的控制点依照红线镜像

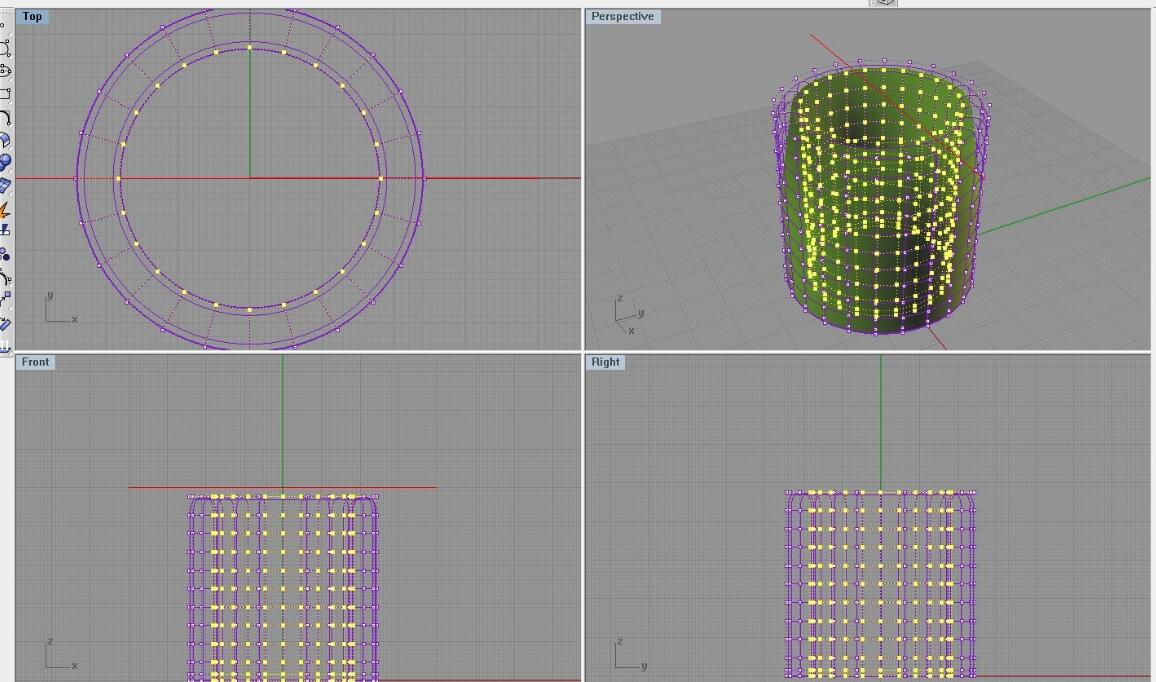

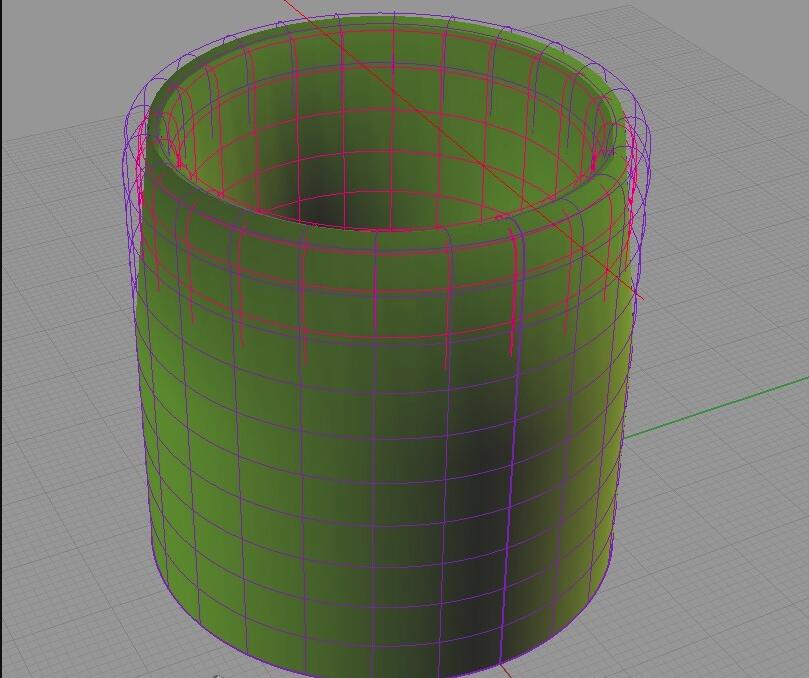

6>我们将内外曲面分别标注为紫色和粉色,可以发现经过镜像之后,两个曲面的顶端部分重合了





7>接着我们隐藏粉色曲面,然后开启紫色曲面的控制点,选择内侧也就是杯子里侧的控制点,再次2D向内缩放,如图:

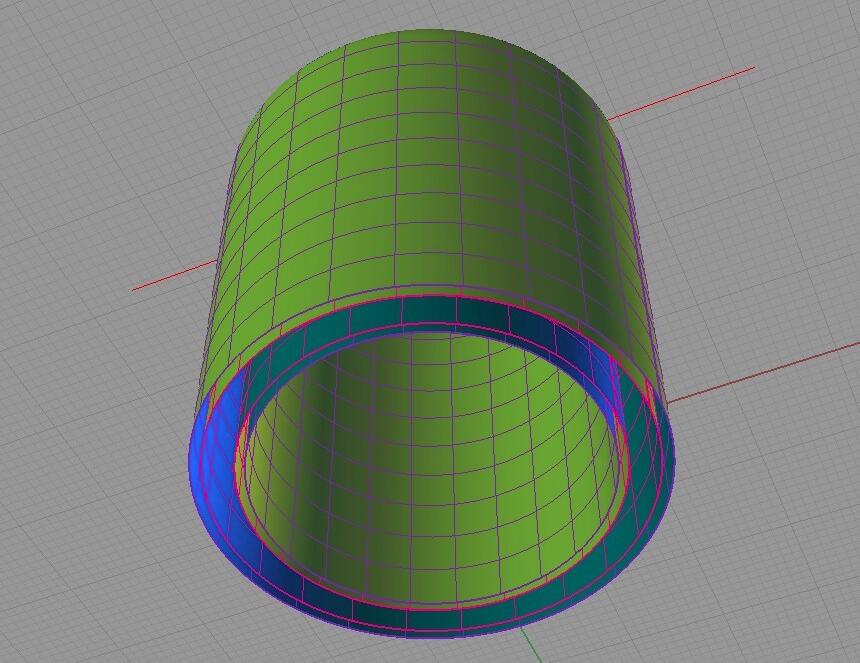

8>开启所有可见面,效果如下,我们已经可以发现没有重合了





9>这是从下面看的效果:

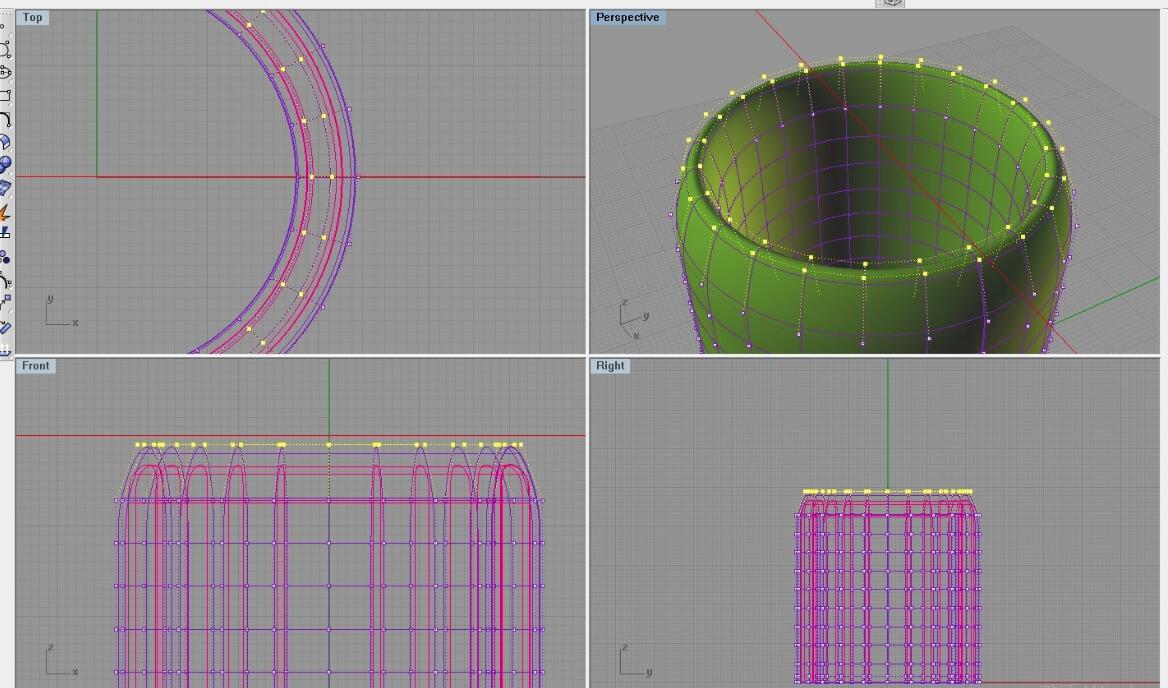

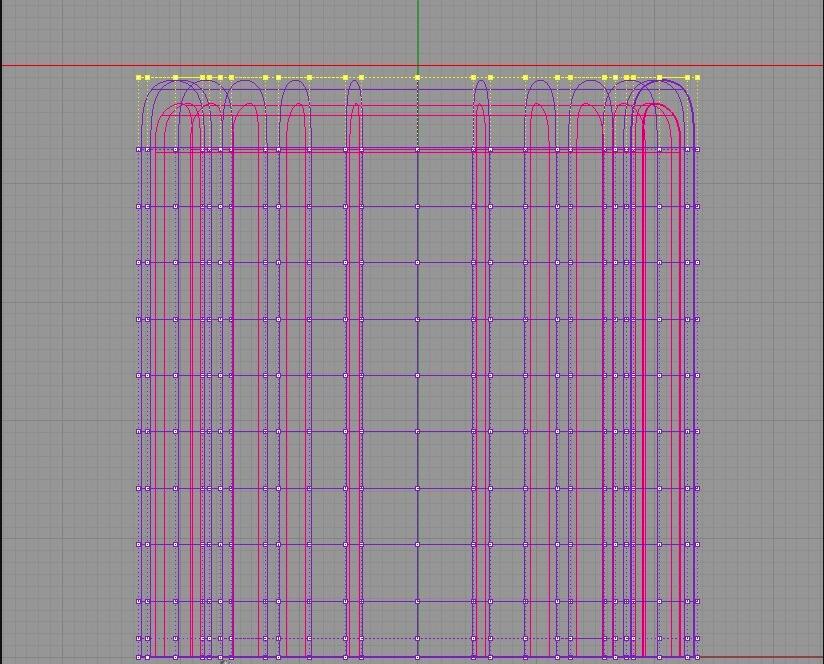

10>接下来,我们选中紫色曲面顶部内侧和外侧的两排控制点,向上托拽至接近红色线处





11>然后分别把这两排控制点向内收缩,制作出杯子的边

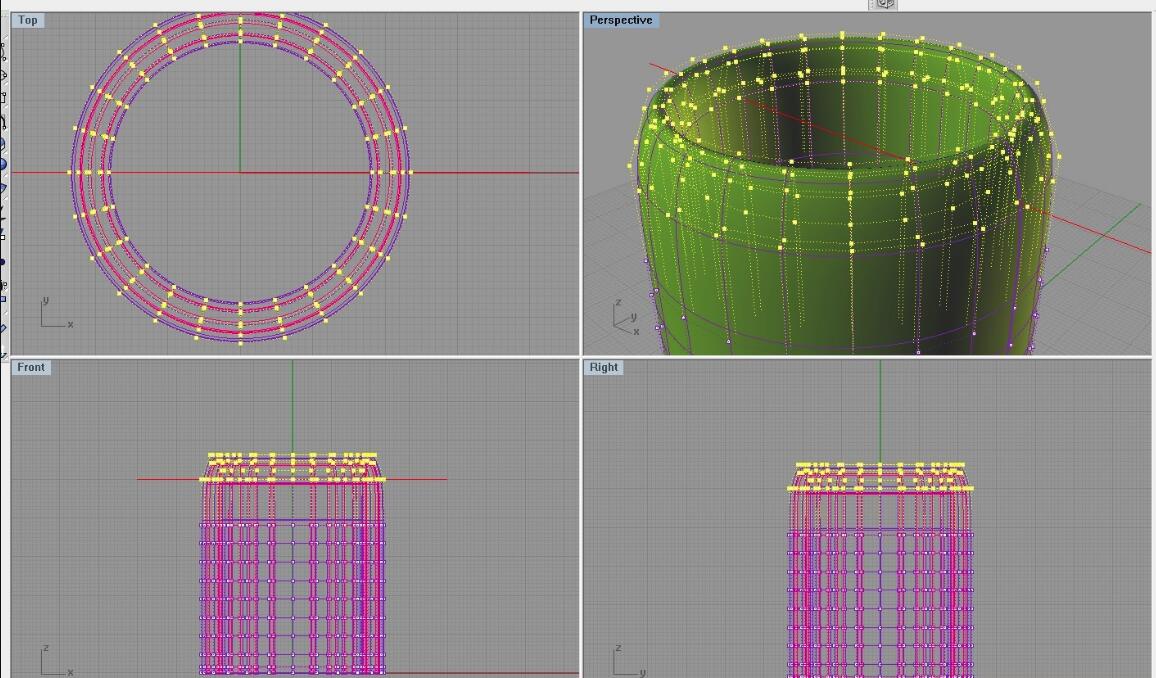

12>为了使杯子边更加圆滑,我们还需要将内侧第二排控制点也略微提高

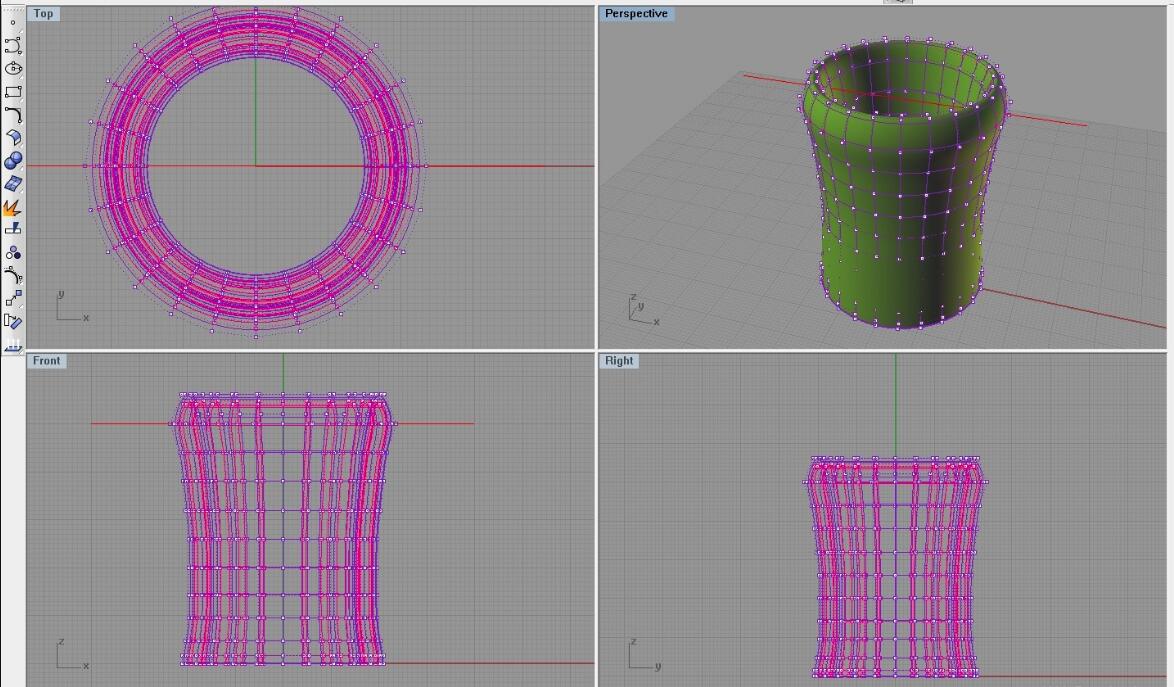

13>接着我们选中下图中的控制点,将它们拖拽至红线上方,其实可以没有这步的,主要是我刚开始建圆筒时比例没有把握好,杯身显得短了些

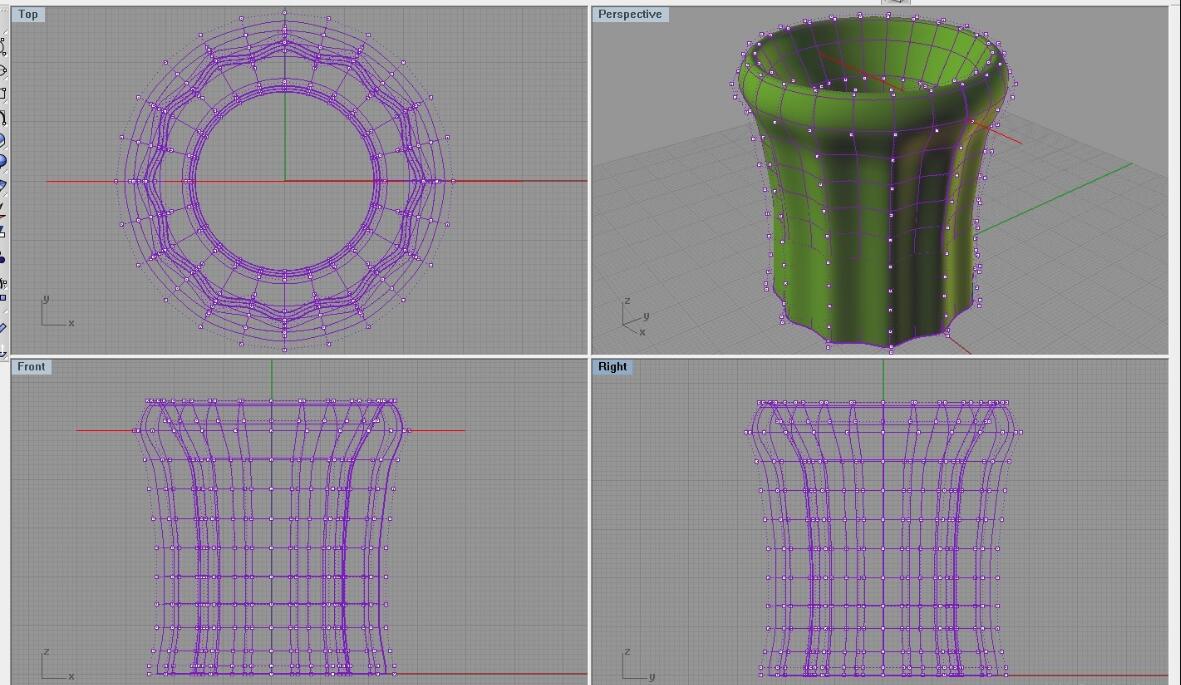

14>然后将红线下方的控制点依次用2D缩放命令缩放至你喜欢的样子:

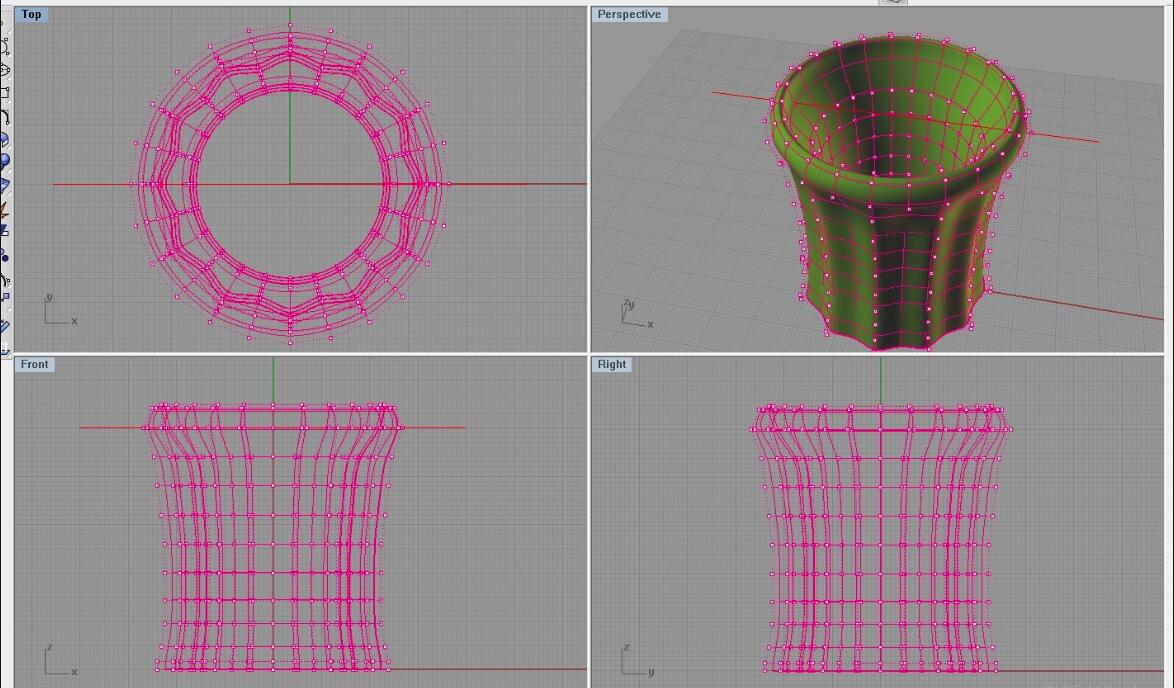

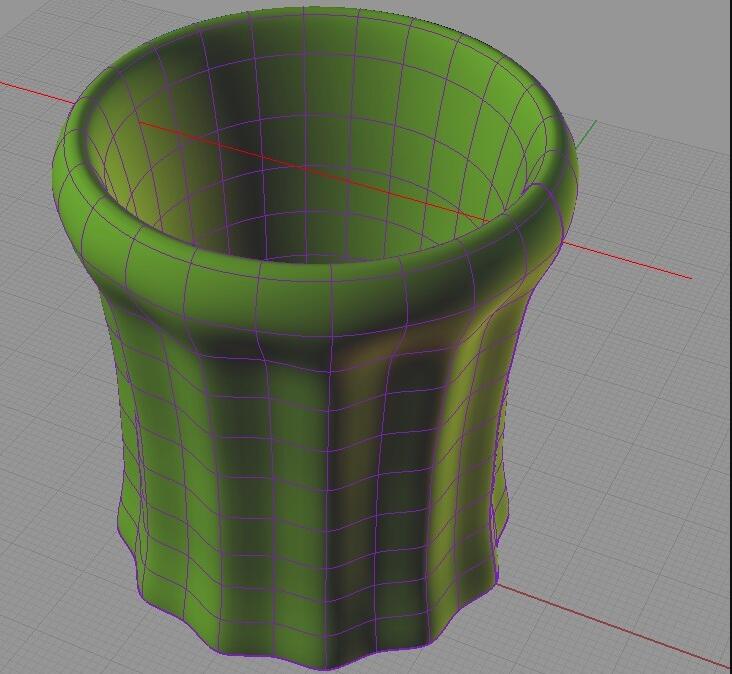

15>然后我们间隔选中杯子外侧的控制点,并且按住Shift键,再复选中红线上方的所有点后继续2D缩放,拉出杯子外壁的圆弧





16>粉色曲面我们也执行同样的步骤





17>这时候我们会发现杯壁有些厚,所以我们可以选中两个曲面内侧的点,再向外缩放,结果如下:

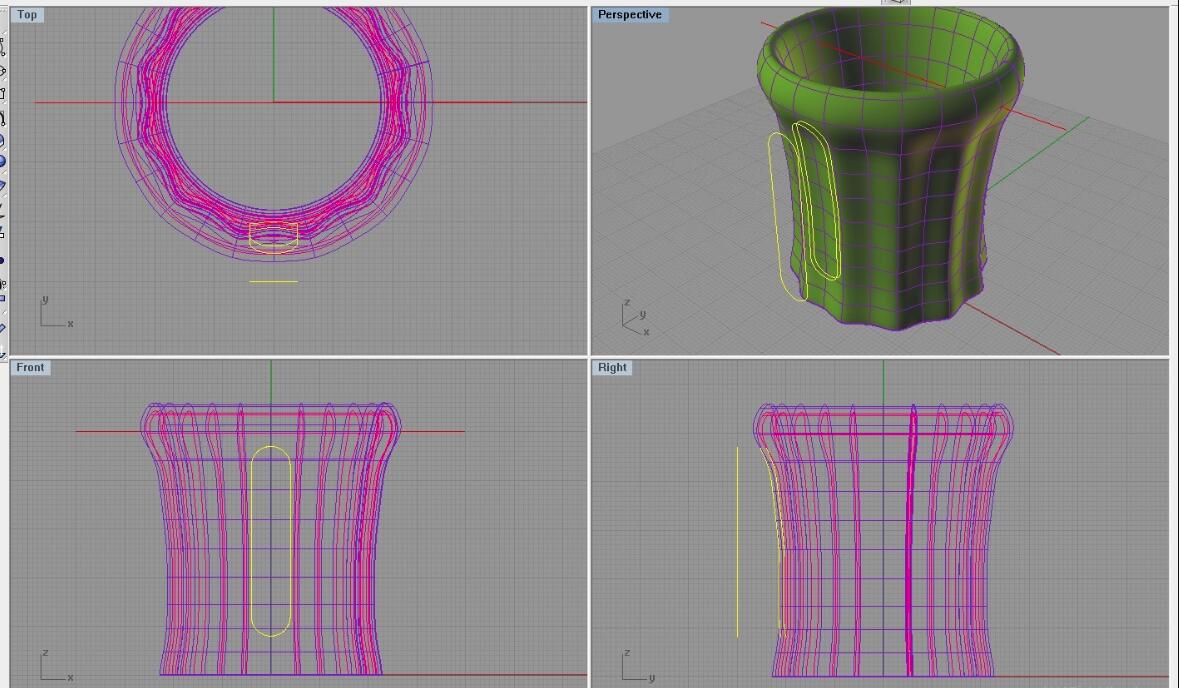

18>下面我们要制作镂空部分了。将杯子先旋转15度,然后在front视图中画一个圆角矩形,并垂直投影至曲面,完毕之后记得再将杯子旋转-15度哦

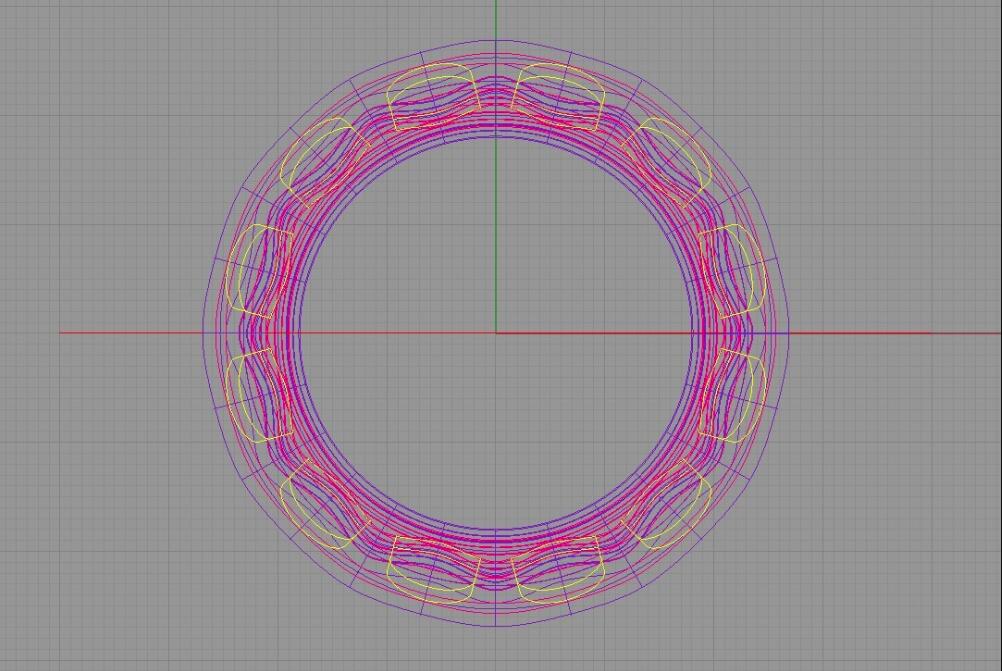

19〉然后将两条投影线环形阵列12个

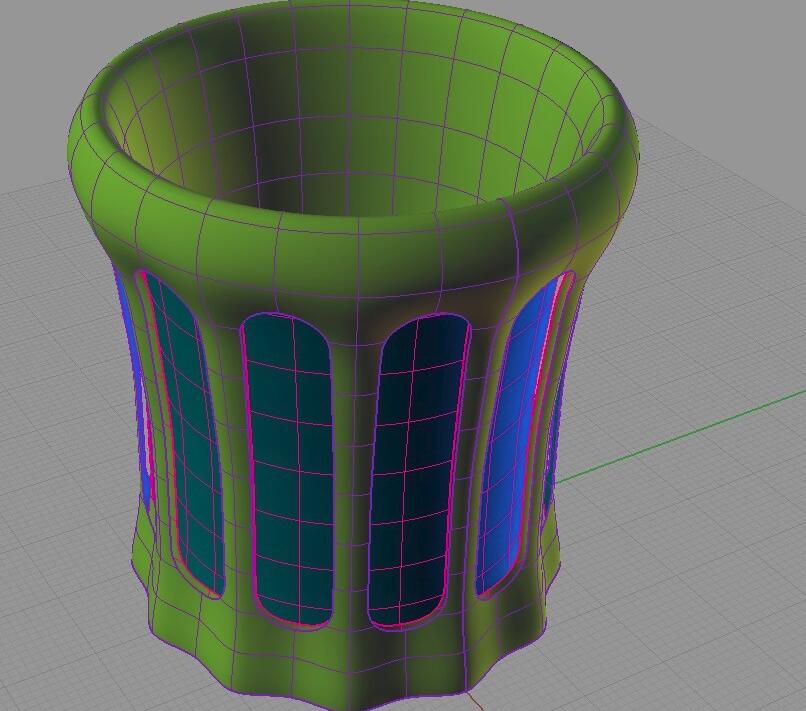

20〉然后剪接曲面,结果如下:





21〉这时我们已经能够通过镂空部分看到杯子的内壁了,内壁的UV线显示为粉色,所以我们就暂时隐藏紫色曲面,开启粉色曲面的控制点,选择能从镂空部分看见的纵向控制点,还是2D缩放,向外,这里需要注意缩放大小,不要过大,避免和紫色曲面重合

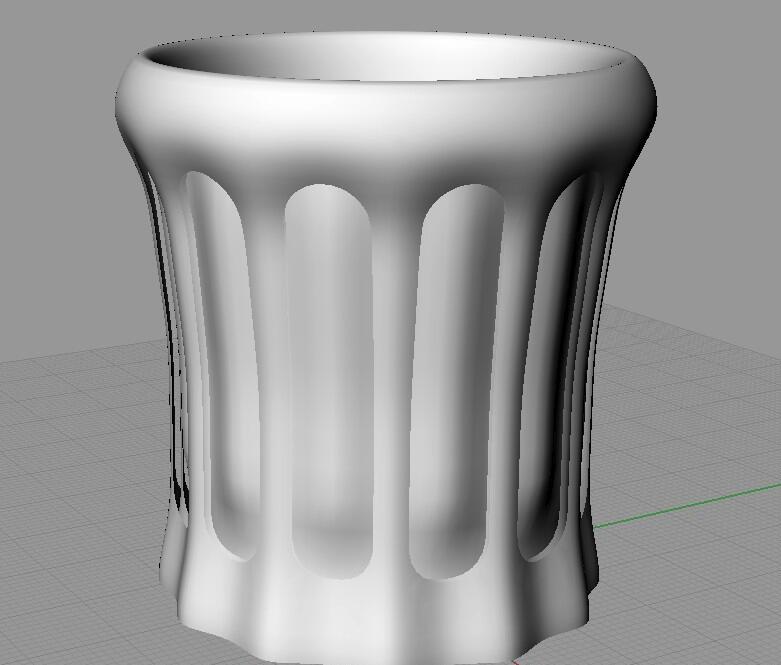

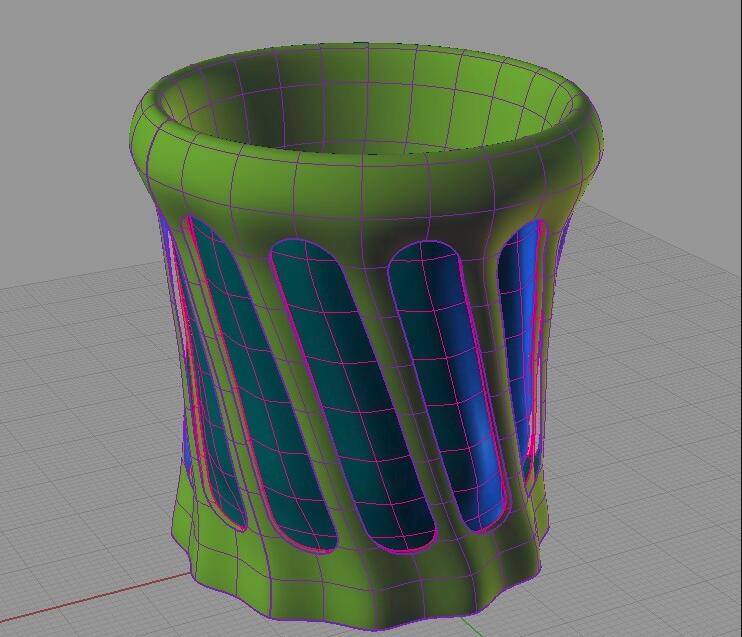

22〉开启所有曲面,查看效果:

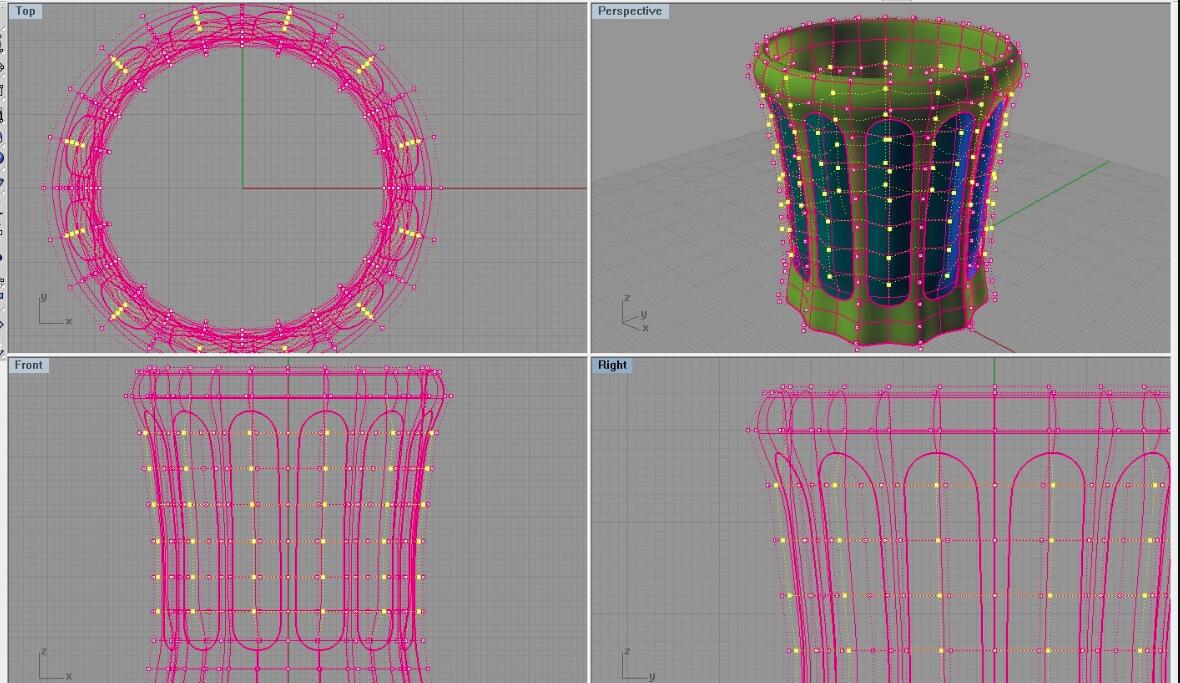

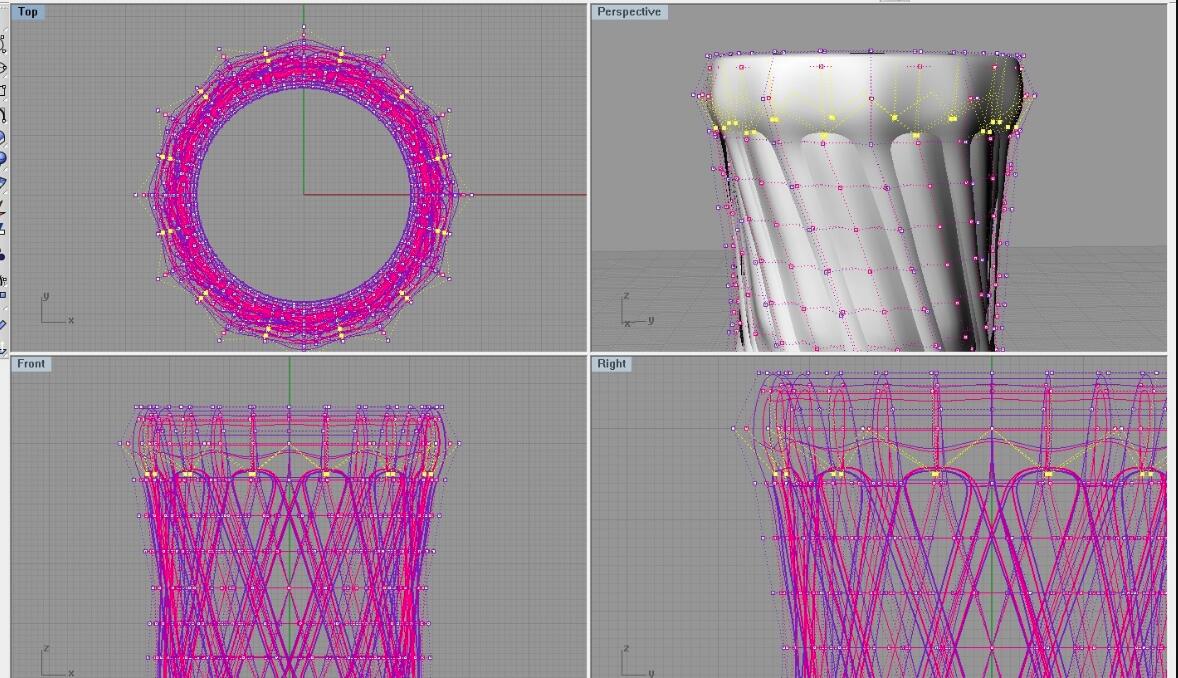

23〉接着我们开启所有控制点,然后顺次旋转下方的控制点,至于从哪开始大家自己决定,旋转好以后如图:

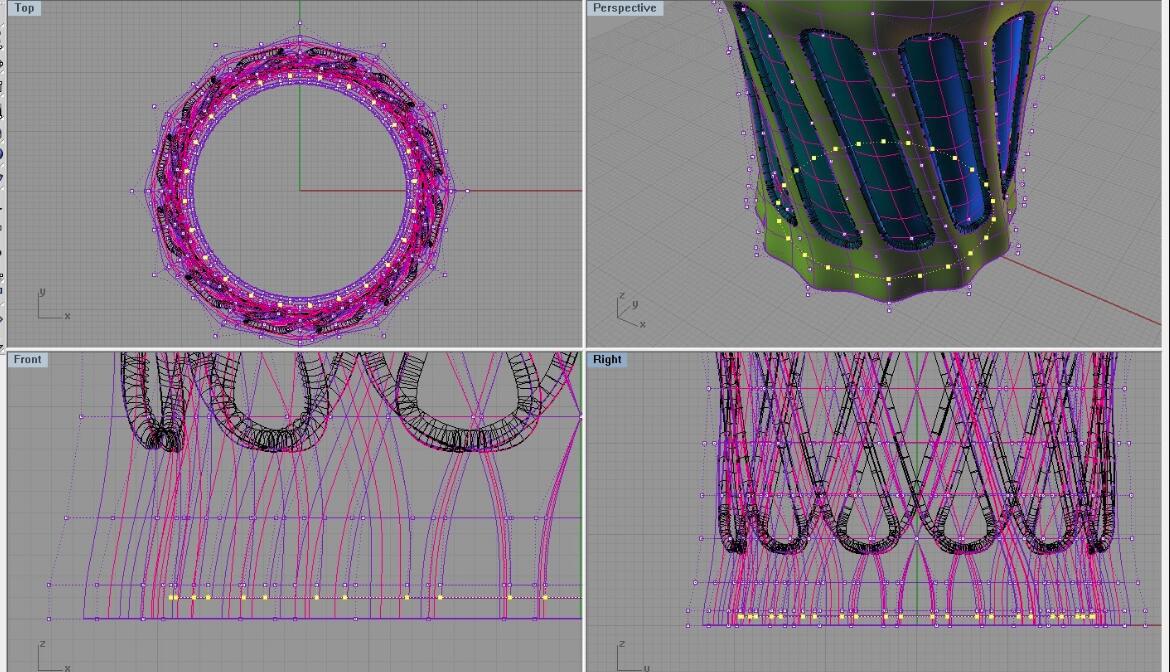

24〉接着根据自己的喜好,进行局部的细微调整:

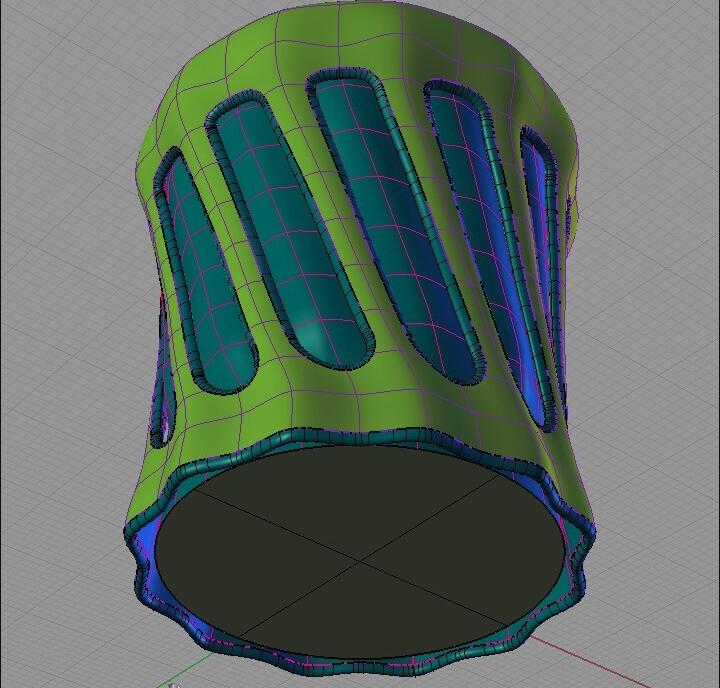

25〉最后我们还要选择紫色曲面最内侧最底部的一排控制点,向上略微平移,然后用曲面混接命令,封闭镂空部分的接缝

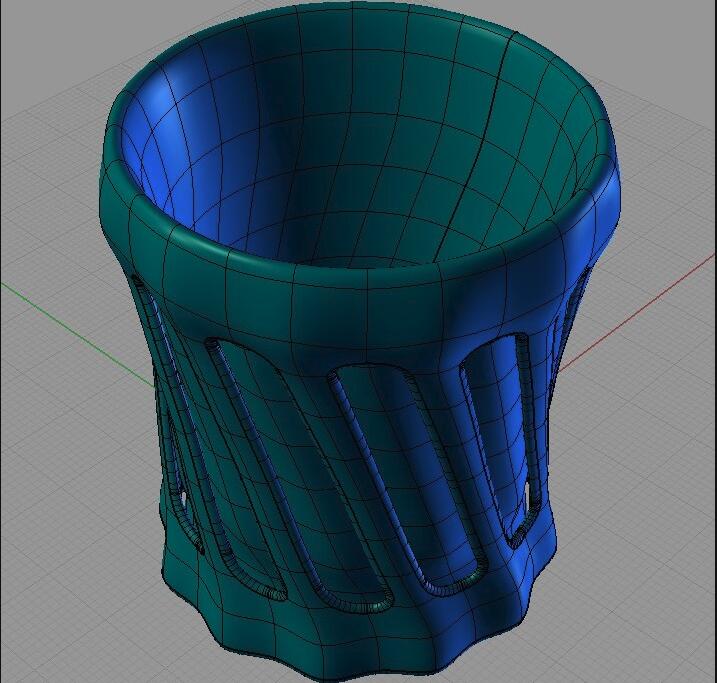

26〉然后将粉色曲面和紫色曲面的底部依次闭合





27〉最后,我们把所有曲面拼合为一个完整曲面

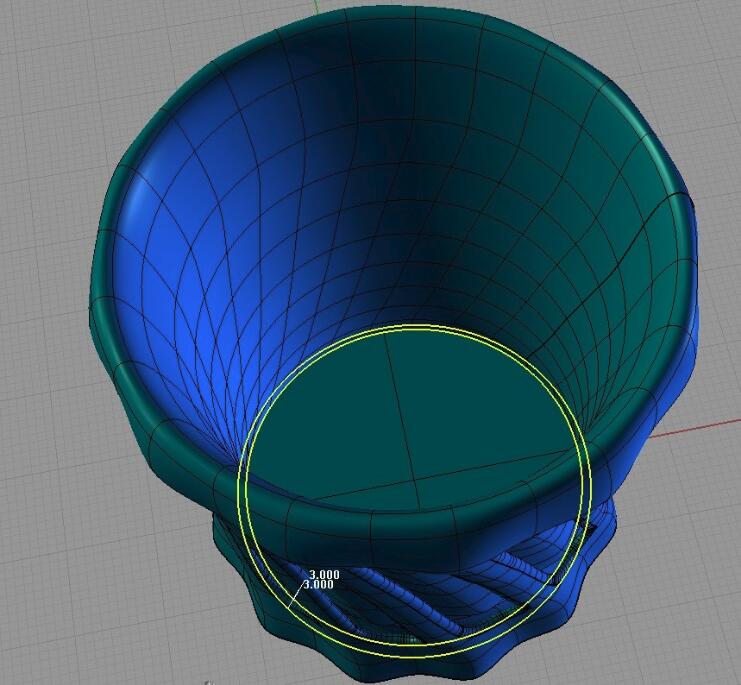

28〉给杯子底部倒角以后,我们的杯子就算是制作完成了

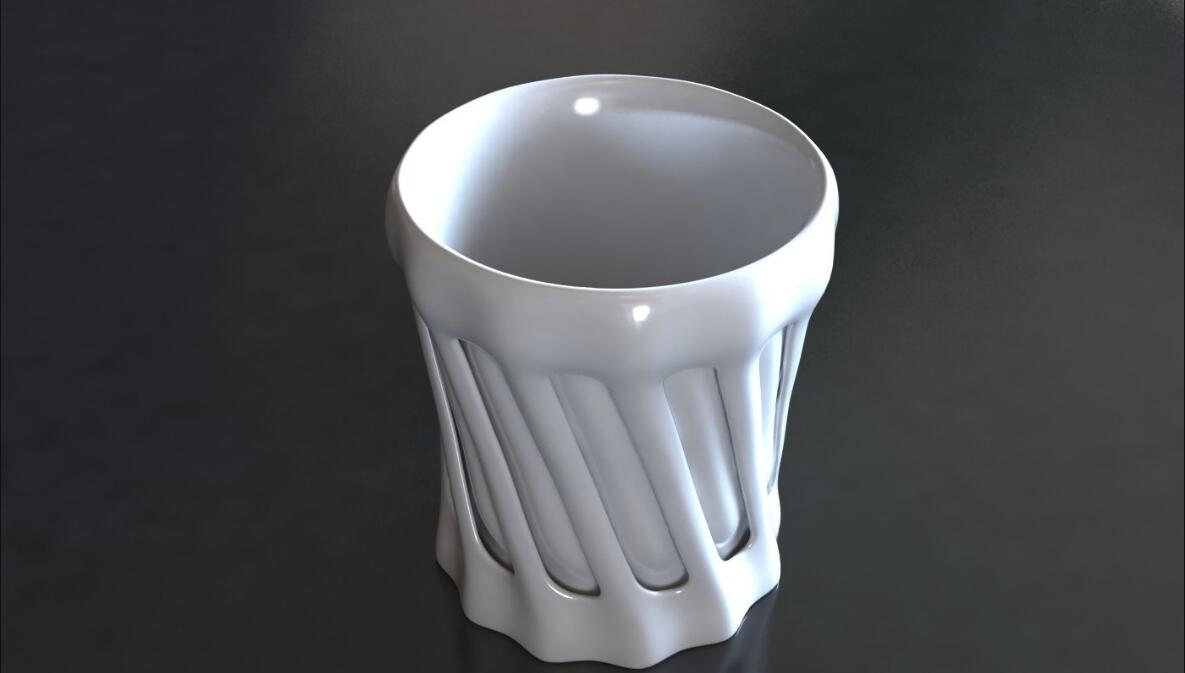

29〉渲染一张看看

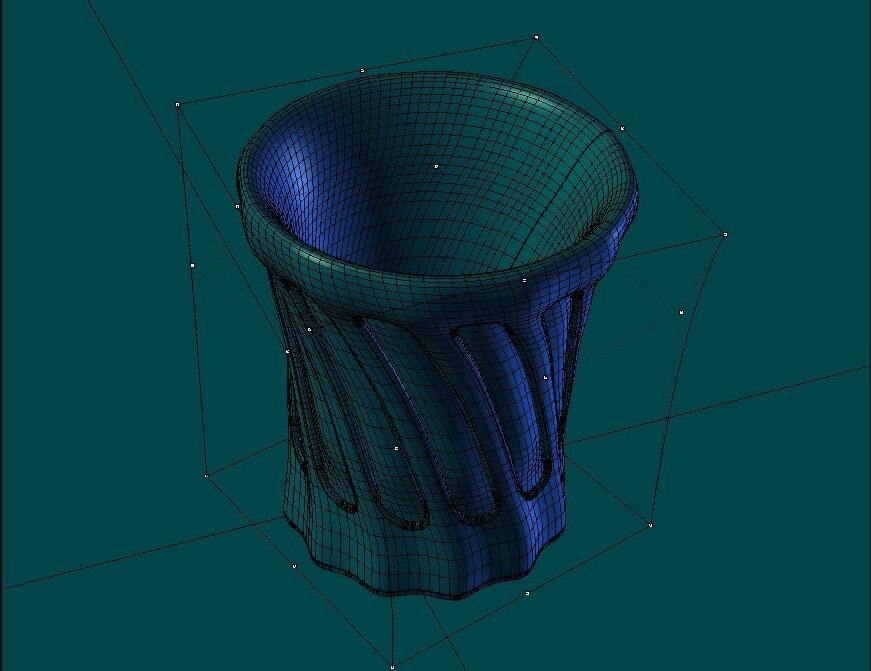

30〉当然若你觉得还不够美观不够婀娜,可以自己加一个变形控制器,调整杯子的腰身曲线,如图:




以上三十个步骤便是犀牛软件教程杯子的制作全部过程了,通过这些步骤我们可以更加熟练地掌握犀牛软件的使用,同时大家可以通过这个制作过程来举一反三制作各种瓷器的建模了,当然前提是大家要十分熟悉现有的这个教程,这样才能更加地得心应手。
