Proe基础实例教程,教你一根圆管打扁后的画法

Proe是参数化建模软件,功能优势特点明显,如果你拥有好的思路你也可以画出很多机械产品部件,当然不同的思路也会带来不同的结果和操作,在我们实际proe设计当中,就是需要积累proe建模经验和思路,下面我们为大家分享一篇Proe基础实例教程,教你一根圆管打扁后的画法。


Creo/Proe教程:一根圆管打扁后的画法

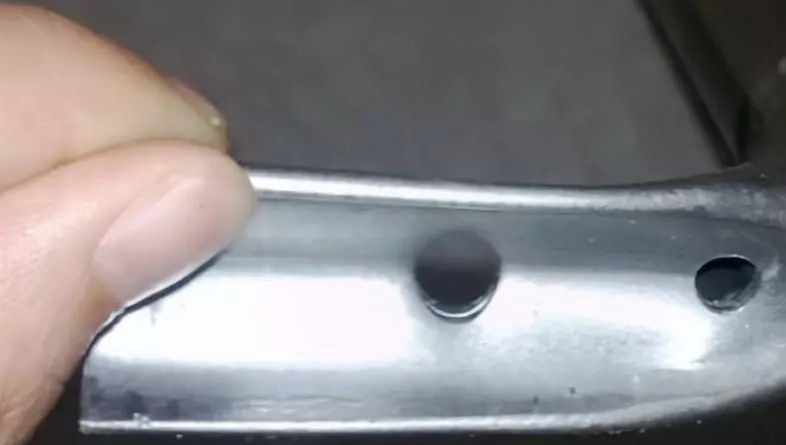

圆管打扁后的画法,具体视图图如下所示:


方法1:对实物进行分析后,先绘制相应的曲面,然后进行实体化,这个方法可行,但有点复杂,那么,在这里介绍一下另外一种更加简单的方法

方法2:

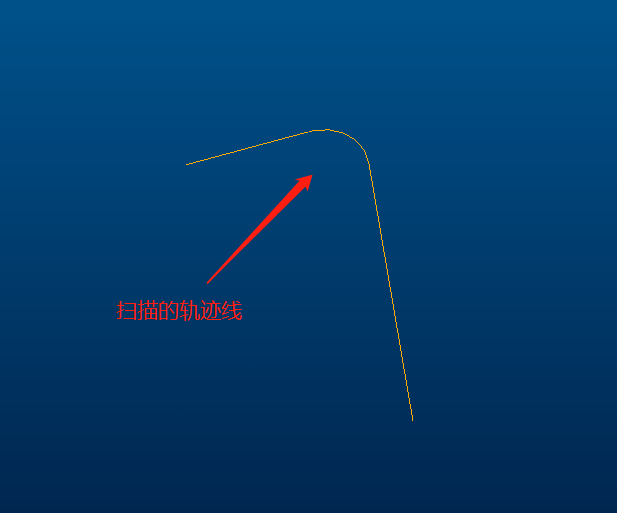

step1.草绘一扫描的轨迹线,如下图所示

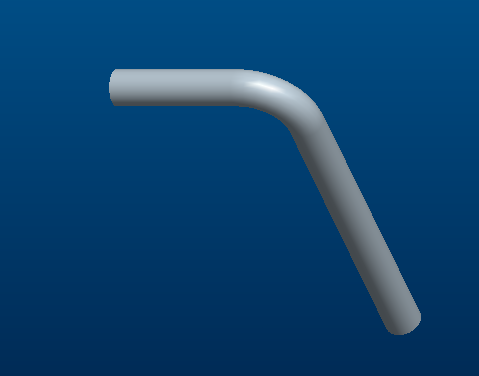

step2.扫描出实体

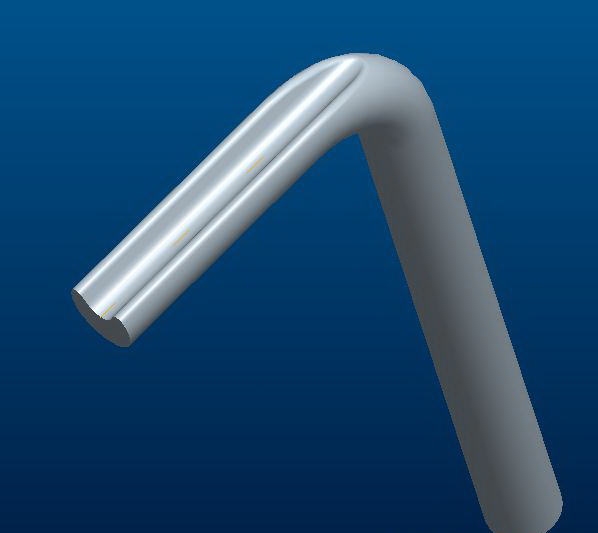

step3.将打扁处拉伸出来一个缺口,并做倒角处理

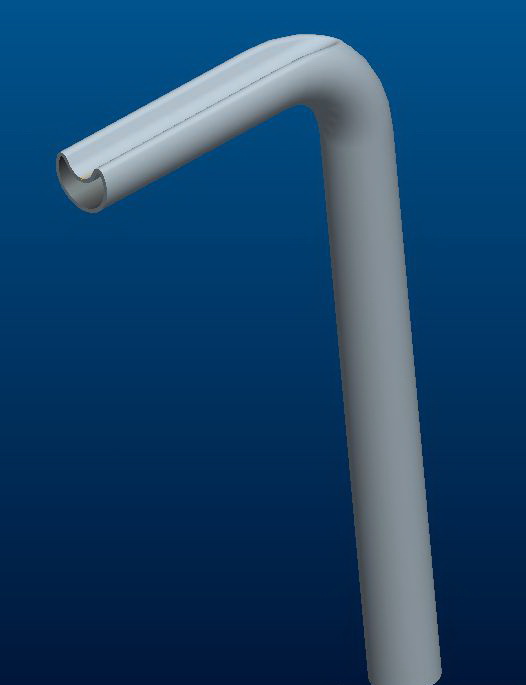

step4.抽壳处理

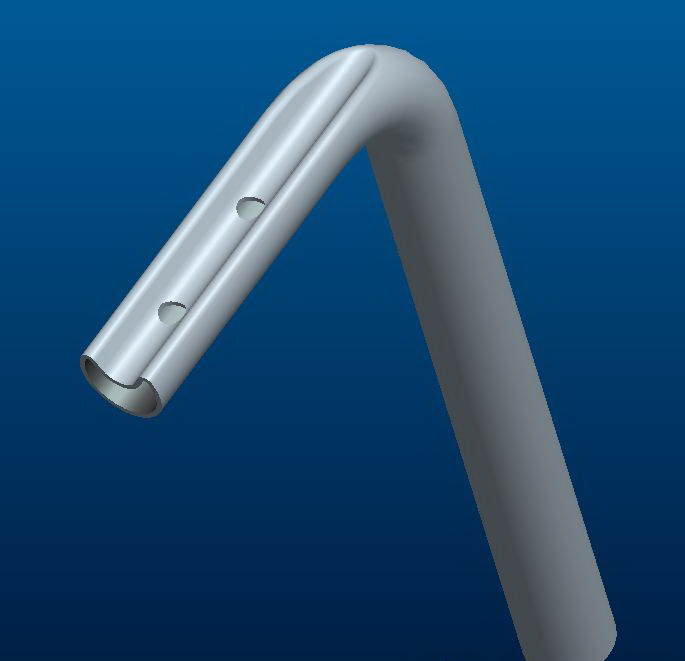

step5.完善剩余特征



来源:Creo与Proe产品结构设计
