AutoCAD基础教程，教你cad对象捕捉追踪的使用方法

AutoCAD是一款出色的制图软件，在工业设计，室内设计等行业应用及其广泛，想要学好cad，相关工具命令需要注意，熟练掌握学习，下面品索为大家分享AutoCAD基础教程，教你cad对象捕捉追踪的使用方法，对象追踪更准确的是对象捕捉追踪，是对象捕捉和极轴追踪的结合，也就是在捕捉对象特征点处进行极轴追踪。利用对象追踪可以在捕捉的同时输入偏移值，并且可以通过对两个捕捉点进行追踪，获取沿极轴方向的交点等。

F3(对象捕捉)主要是对图形的交点进行捕捉；F9(捕捉)主要是栅格位置的捕捉；F11（对象追踪）指自动的去追踪对象设置的连接点，其实与对象捕捉差不多，可以看一下设置。

极轴追踪

现在画角度线（如在上面的图片中短期的）是不是很酷呢？嗯，你可以，但首先你必须做出改变您的设置。

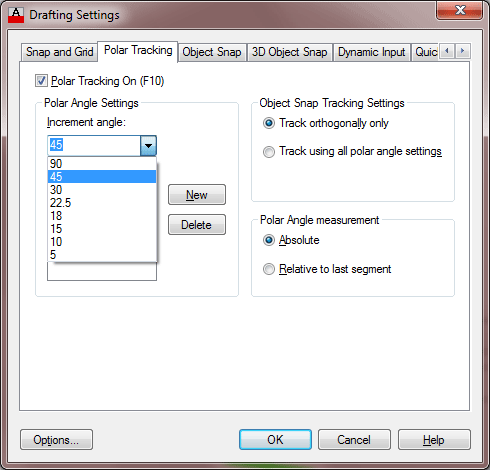

类型，你会得到DSETTINGS起草设置对话框，进入“极轴追踪”选项卡。

然后确保极地跟踪是 （按F10键切换和关闭），然后选择增量角度。更多信息，我建议使用极性设置增量为45°，除非你特别需要别的东西。

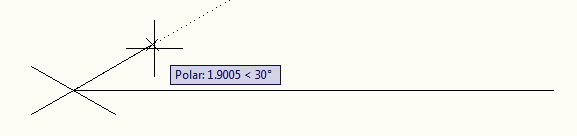

在上面的例子中，我做了4线长1个单位使用直接距离输入（DDE）。看看你是否可以复制刚绘制的10单位线的左端。这个过程是一样的，你上线的DDE。请确保您的增量角度为30°，绘制一条线长1个单位使用DDE。

当你开始吸引更多的，你会看到，这两个特征是巨大的节省时间。将有多次，不过，当你必须使用绝对和相对坐标输入（特别是在3D）。

现在你刚刚看到你如何能找到点的距离和精确测量，但是如果你想找到以前绘制的对象的基础上的特定点什么呢？您可以使用Osnaps，但他们不要老是找你需要的点。

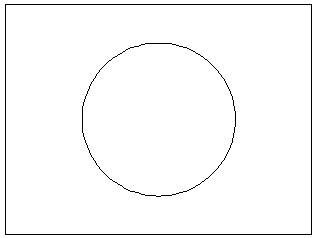

考虑要画一个圆圈，中间一个矩形，如下面的例子：

在昔日，你会从对面的角落找到中间的矩形划清了界限，然后啪的中点，线圆的中心点，绘制圆，然后再删除参考线。

现在你可以使用对象捕捉追踪。这是一个寻找参考点，并借鉴他们的方式。做这个练习，确保你的中点对象捕捉。

绘制一个矩形从0,0到4,3

确保对象捕捉追踪和对象捕捉“按钮。

开始圈子命令。

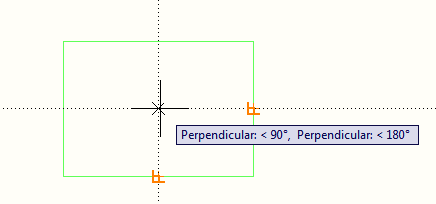

将光标移到矩形的底线的中点。通过你的光标，你应该看到一个光点垂直线项目。现在，你的光标移动到矩形的右垂直线的中点。当你移动你的光标移到矩形的中心，你应该看到虚线交叉。它应该看起来像这样：

一旦你看到两条线，你可以选择和中心点的矩形的正中央。给你圈半径为1“。

这是一个非常简单的例子，但是当你开始绘制更复杂的形状，这将是一个很方便的工具来掌握，可以节省大量时间。对象跟踪与任何被调用的对象捕捉。但总是检查，以确保你正在拾取点你想要的。

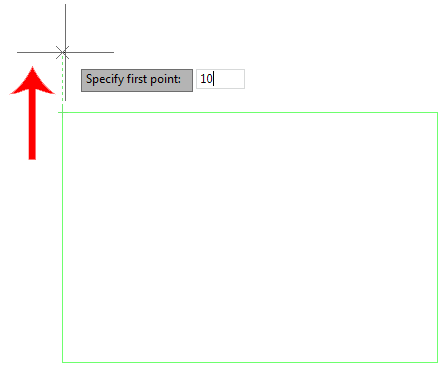

现在开始的乐趣！您可以结合对象捕捉追踪，直接距离输入。如果你想启动10个以上的单位一个矩形的右上角画一条线？你可以使用这些技术串联向上的角落和IN10型的起点。

这种技术是一个非常节省时间。在旧版本中，你需要以抵消矩形，画线，然后擦除矩形。试试这个你自己的。

动态输入

现在是时候把所有这些概念放在一起，并结合他们与屏幕上的帮助，这就是所谓的“动态输入”。在旧版AutoCAD中，用户仅仅依靠信息的命令。后来版本的AutoCAD增加了动态输入，把用户的击键，在绘图区域附近的光标。

打开动态输入，点击状态栏上的（与F12切换）：

现在，当你画，你会看到屏幕上的各种信息。

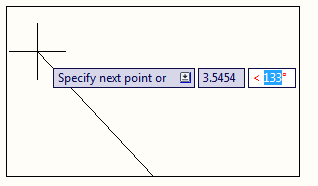

在这个例子中，我已经划清了界限，同比增长20.5单位（手动输入），在135℃的底线的中点开始。一旦我进入的距离，我可以按Tab键切换到度，并输入一个值。我也可以使用相对坐标typed@20.5<135。默认情况下，你是第一个字段中（长） - 按TAB键盘上的按钮，能够进入角度。

如果你是新来的AutoCAD，我建议关闭此功能，因为它需要你的眼睛关闭命令行（会提示你的信息）。

要检讨，AutoCAD提供了一些很好的工具，以提高您的工作效率。使用它们，掌握它们，但不要忘了基本的输入点。尤其是当你做3D的工作，手工录入变得有价值。
