proe高级特征使用技巧,教你proe管道创建方法

proe是一款参数化建模软件,其程序化,参数化建模越来越显示它的牛逼之处,你越使用会越喜欢上它的功能特性,下面品索为大家分享proe高级特征使用技巧,教你proe管道创建方法,以proe管道的创建实例图文教程让你知晓proe高级特征使用技巧。


步骤:

1.新建组件

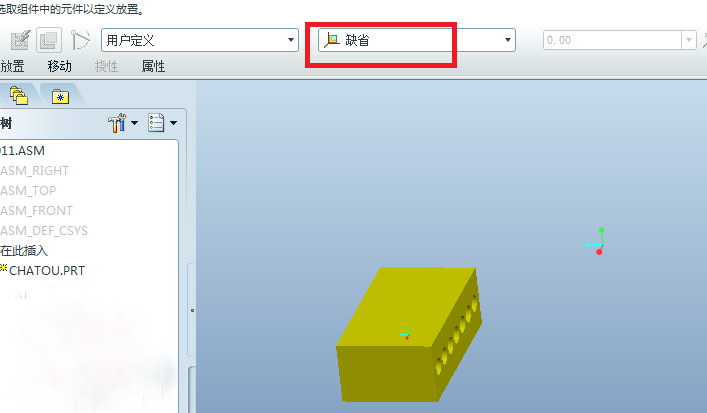

2.点击【装配】添加零件chatou,如图。选择缺省方式放置。

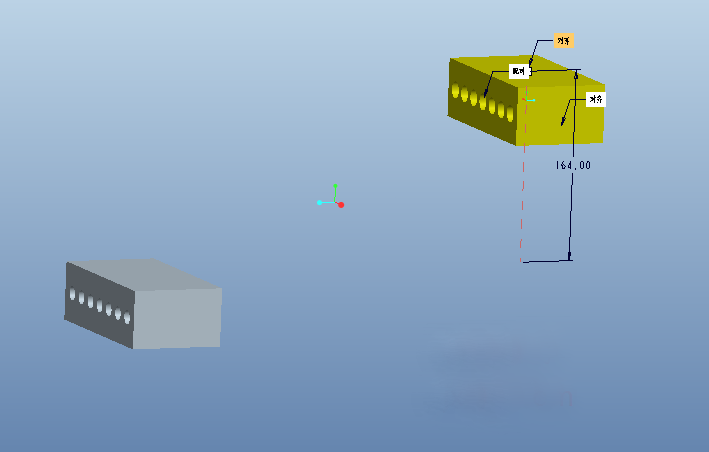

3.再次装配上面的模型,将两个模型放在合适的位置,如图。

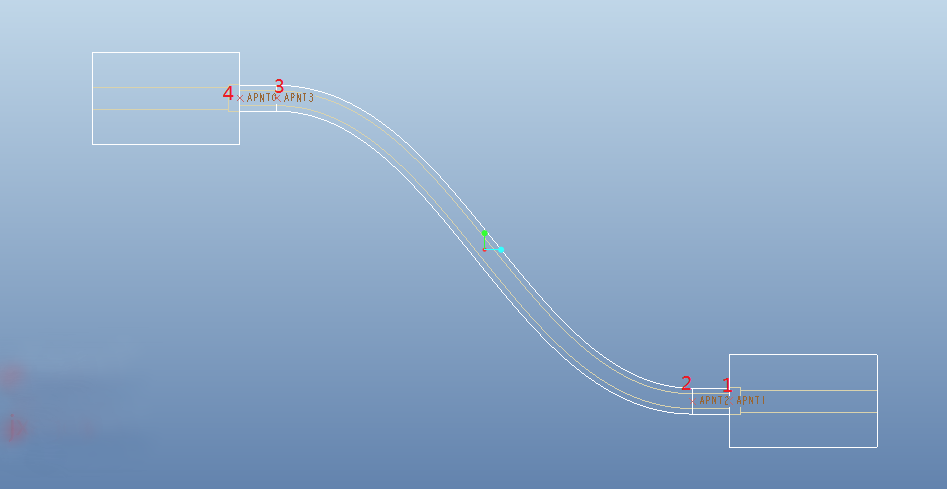

4. 添加基准点。

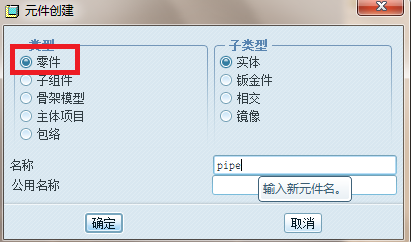

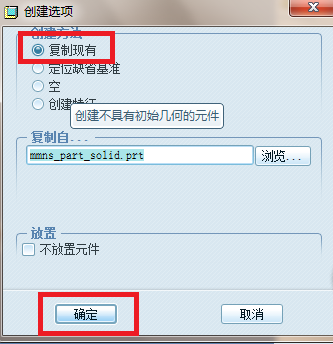

5.点击【创建】,按图,以缺省方式放置pipe文件。

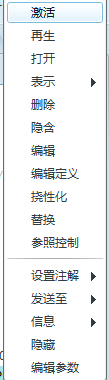

6.点击模型树的pipe,鼠标右击选择【激活】。


7.点击【插入】-【高级】-【管道】,如图。

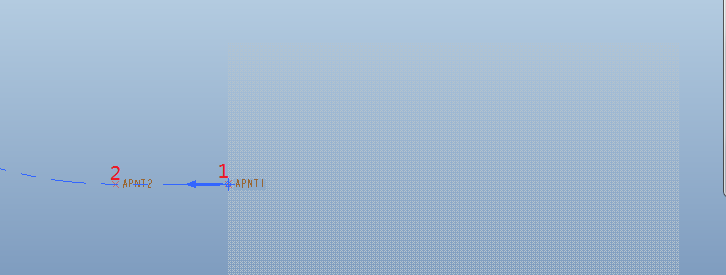

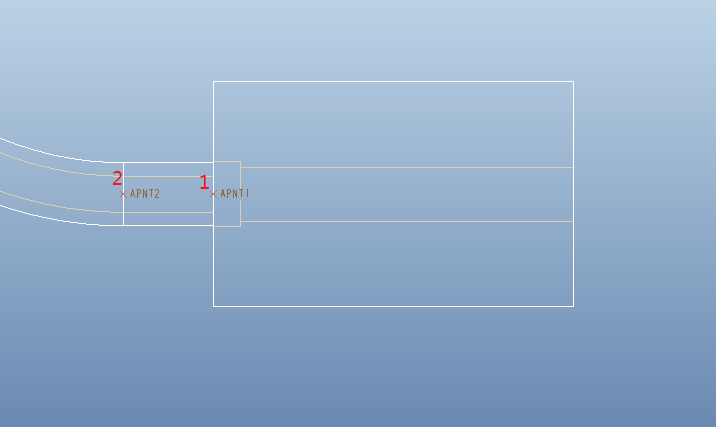

选择【单一半径】,依次点击1和2.

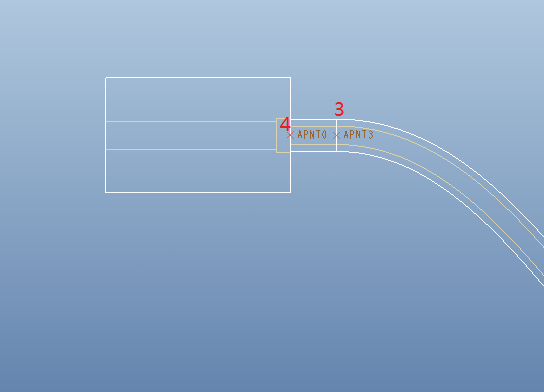

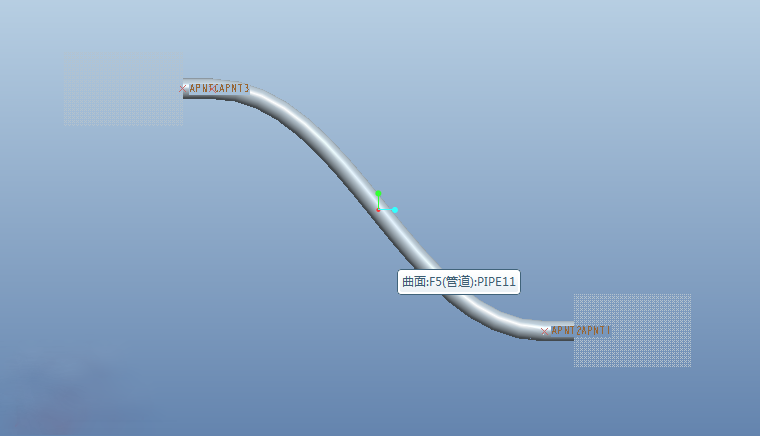

选择【样条】,依次选择3,以【单一半径】选择4 。

在模型树选择pipe,右击选择打开并保存。

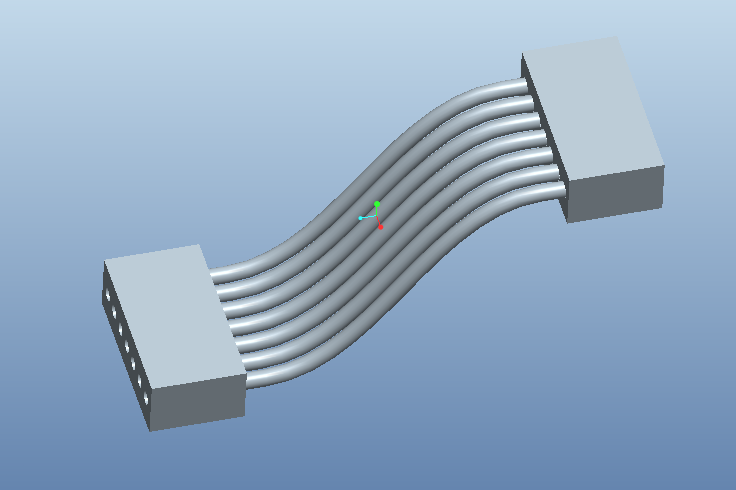

8.阵列。
