Proe工程图操作技巧,教你Proe工程图视图定向操作方法

proe是一款非常好用的工程图绘制软件,内置的各种工具命令和操作模式需要设计师去熟悉和掌握,下面品索为大家带来Proe工程图操作技巧,教你Proe工程图视图定向操作方法,希望大家能够好好把握Proe工程图视图的相关操作方法与技巧。

Proe工程图视图的定向主要有三种,分别是:查看来自模型的名称、几何参照和角度。

1)查看来自模型的名称:我们可以事先新建合适的视图方向,也可以选择系统提供的视图方向进行定向。

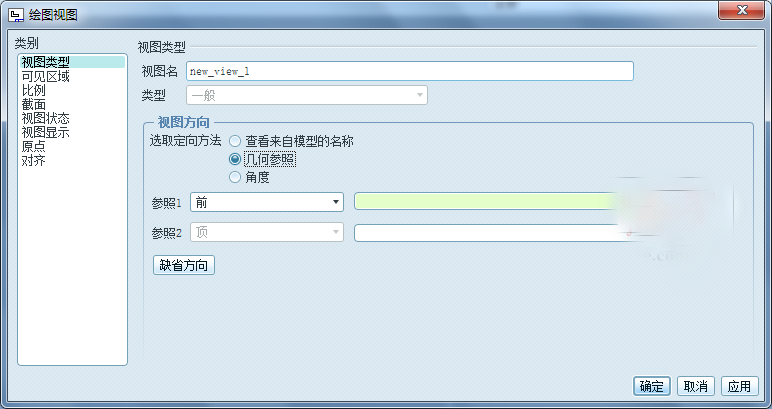

2)几何参照:通过选取合适的参照来自定义模型的上下前后左右方向。

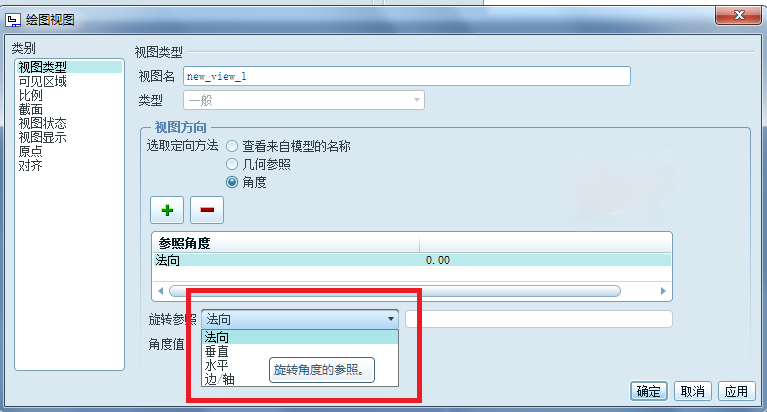

3)角度:通过选取合适的旋转方向,将视图进行一定角度的旋转达到所要的结果。

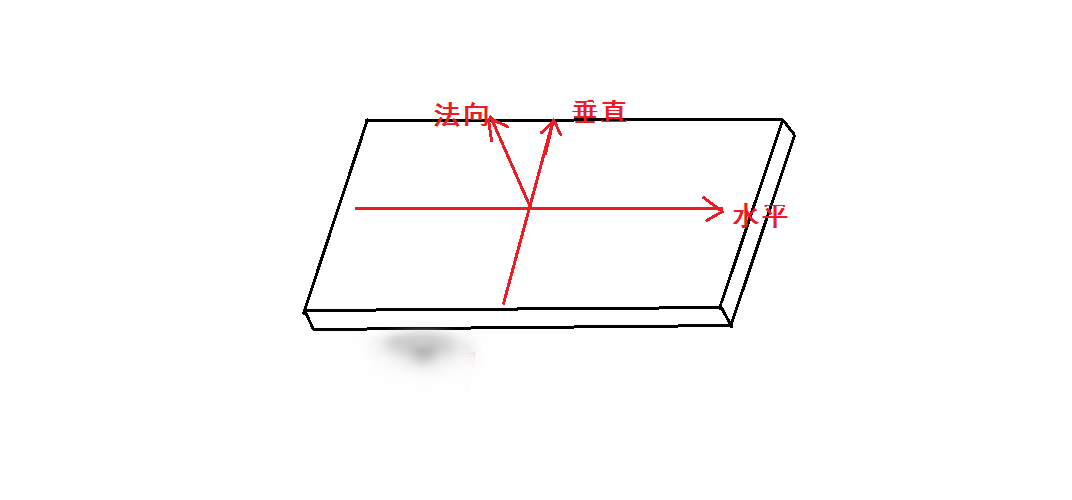

法向:指垂直于电脑屏幕的方向。

垂直:和电脑屏幕平行同时指向屏幕的上下方向。

水平:和电脑屏幕平行同时指向屏幕的左右方向。

边/轴:选取边/轴作为旋转轴进行旋转。
