CAD绘图实例教程教你立面图的绘制方法与技巧

众所周知，cad是一款非常出色的工程图绘制软件，对于设计师而言，绘图操作是最基础的，如果不会CAD绘图，那你基本与设计开发类工作无缘了，cad绘图操作需要掌握cad软件的相关工具命令，下面品索就为大家分享一篇cad绘制实例操作教程，所绘制的对象是我们常常接触的立面图。

什么是立面的立面图？

现在你应该熟悉平面图。一个平面图是建筑物的视图绘制的，如果你是从天花板上看着它。一个立面图认为你会在现实生活中，你站在地板或地面，看着墙上看到的。这种观点可以是外部或内部视图。

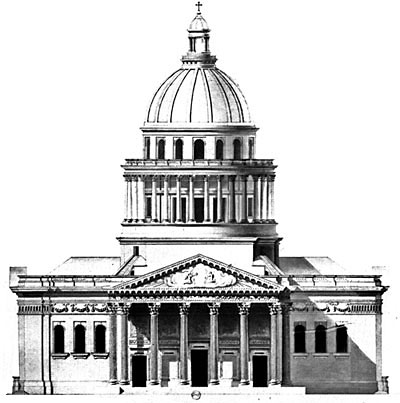

像任何CAD图纸，立面视图用于传达信息。外部立面可以用来显示一个购房者自己的新家前的样子，完全与灌木，砖，和窗口装饰。另一个例子是一个内部立面图，显示一个承包商哪里结束和项将被使用。第一个例子将是相当详细的，而第二个是更基本的（但可能包含尺寸）。

你会开始一个平面图，绘制出前外部立面和内部提升。该技术将是相同的，但不同的会在您提供的详细信息。本教程的高端功能再看看这个概念的视频。
入门立面图

在您开始立面图，您将需要一个平面图。您将需要建立门窗和其他功能的建设和布局的总体规模。

要创建一个高度，你会投射下来的平面图，以创建一个新的视图。在这个练习中，我们将使用您可能已经在前面这个水平得出的客舱图。看看它，并开始思考船舱可能看起来像从外面。

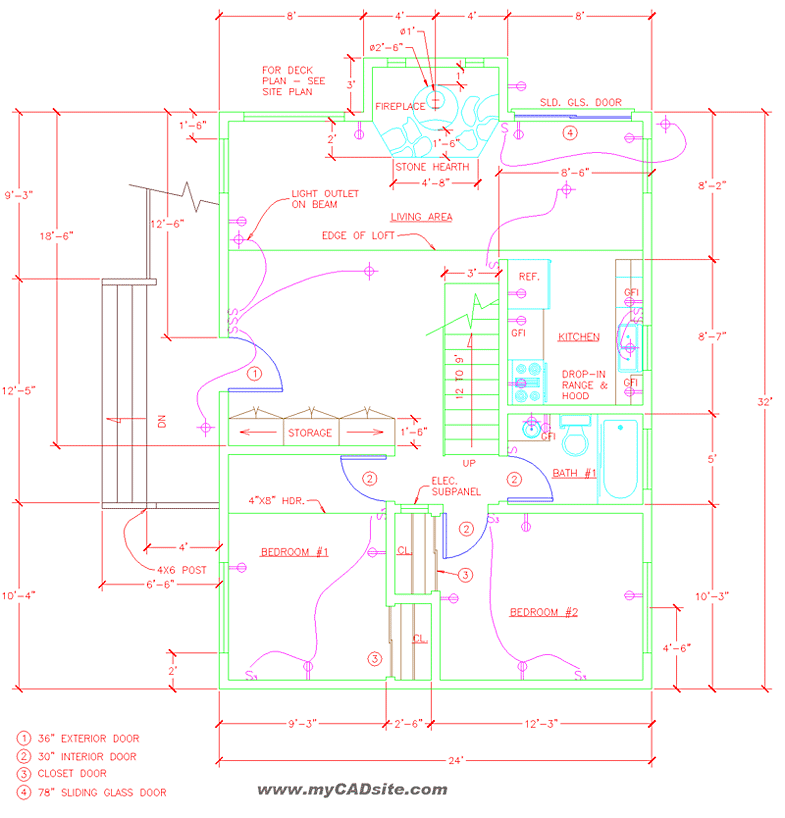

平面图

左侧有一个甲板，一些步骤，一扇门和两个窗口。你也将不得不考虑在屋顶和壁炉（这将有一个烟囱。我没有给任何高度的墙壁或窗户，也不屋顶的坡度。你需要弄清楚这些了，你也将要设计的外部材料。请问你的小屋对外墙墙砖，石材，木材或其他材料？

第一步

现在，我有画开，我不需要任何层。接下来，我会做出平面图的副本，并移动它远离原来的。我有很多的空间在模型空间中，并且不希望任何重叠。然后，我将旋转的图形，以便我正在绘制的高程的一侧朝下。

现在我可以开始绘制（但当然，我创建了一些新的图层），并从平面图的关键点向下投射一些行。使用Osnaps是准确的。如果您跟随，你应该看到像这样：

到目前为止，这就像正投影。下一步是什么？还记得我前面讲到“画的顺序，你会建造它”？在这种情况下，要绘制表示该机舱就座于地基的顶部的线。这将是基线从该其他线将被抵消。

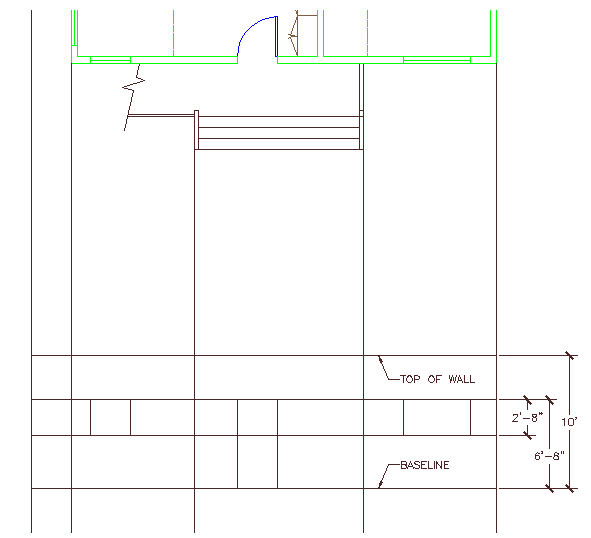

有多高你的墙？从一个小阁楼或绝缘在上面允许。有多高的门？窗口的顶部通常是在同一高度上的门。

现在我已经得到了我的窗户，门和墙。良好的开端，但很多事情要做。

我将使用5/12的间距也就是说每12个单位的长度，车顶将上升5个单位。由于我的小屋为24英尺宽，屋顶是在中间，这是一个容易弄清楚。 12脚长的，屋顶将增长5脚。因此，我的屋顶将有5英尺高。

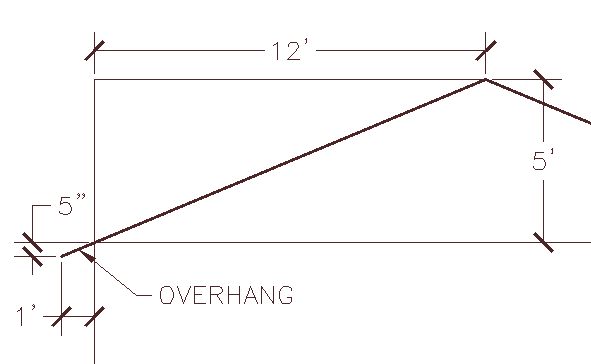

接下来，我想添加一个悬为我的屋顶。要做到这一点，我可以计算为一次，或者我可以借鉴它作为另一种投影。我这样做，然后旋转它，这样你可以看得更清楚。看看：

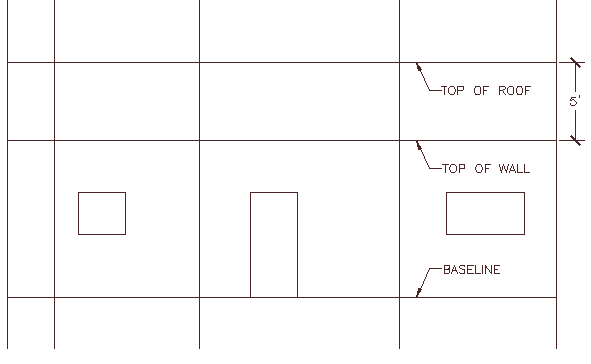

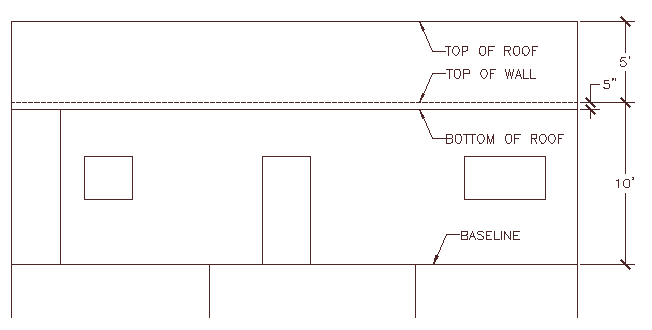

看起来像一个5英寸，如果我延长了车顶出12英寸过去的墙。现在我只需要抵消一行5英寸。下面的图片是我的粗略轮廓的提升。我已经在一个隐藏的行添加到显示出所在的墙，但这仅作参考，并会被删除。

接下来我将要绘制甲板。如果你看看平面图，有断线，显示了甲板较大。我打算让我的环绕在侧，使其变大，以容纳一个表，毛发和酒吧 - B - 阙。我还需要添加甲板周围的步骤和扶手。

纵观计划时，我看到，我需要一些基础模块，1-1/2“的上手和2×6板。由于这是出于演示的目的，我会保持它有点简单。

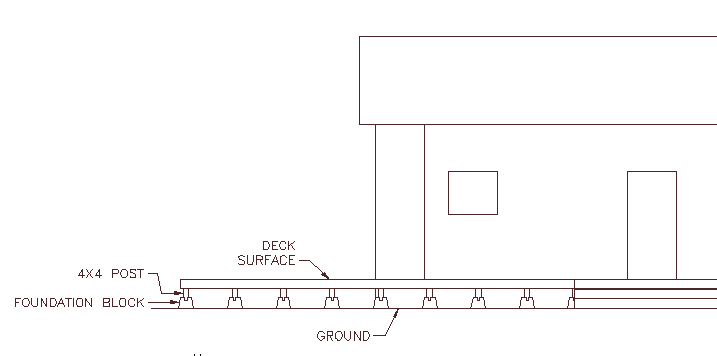

如果你看了图，你会看到，需要4x4的，以支持该平台。我在3英呎间距的基础上加块，并增加了甲板和步骤。现在我需要添加的栏杆。

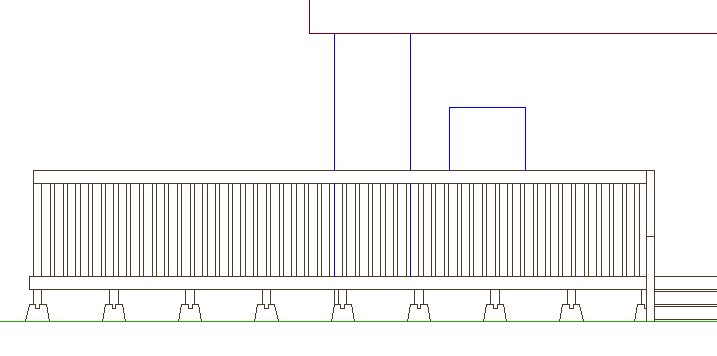

我检查了代码，看到最小高度的栏杆36英寸左右的甲板表面。我将要使我高一点点，在40英寸。我还检查了代码为我的栏杆间距。我最多可以有栏杆之间的4英寸开口。现在，我知道，我只需要知道什么大小我的材料会。我会用一个4x4的在所有的角落和2“宽直的栏杆。为了绘制这只是一个简单的事情，然后修剪对象'背后'的甲板栏杆。

请注意，使用了4x4的扶手的步骤。这也是很多行。我已经改变了墙壁和窗户的蓝色层。请注意，你怎么还能看到墙壁穿过栏杆？该窗口已被修剪。

与甲板做的，我要回到主墙。我希望得到的甲板做第一，因为我知道我会被挡住一些墙。我通常的规则是，先添加细节的对象'最接近你'。

之前，我想补充的细节，但我会做一个烟囱的屋顶。我检查代码，发现大部分烟囱应2英尺关于屋顶的高峰。所以我画了一条线从壁炉的中心向下（注意小圆圈的烟道？），然后抵消它使一个18英寸宽的烟囱。

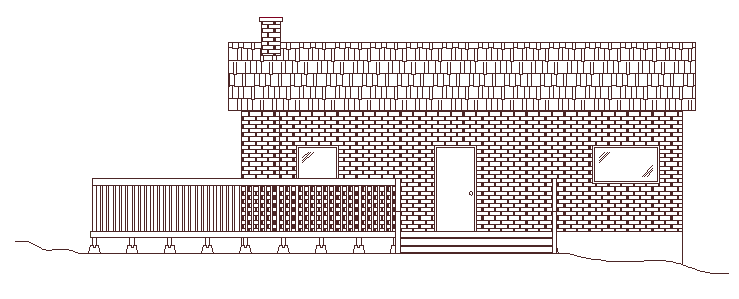

现在，我可以加我的填充图案，使墙壁和烟囱砖和奶昔添加到车顶。经过几次孵化命令和其他一些小细节，你可能会得到这样的事情：

请记住，海拔是一个可视化表示形式，所以可以根据需要使他们尽可能详细。你可以走了一步，并在Photoshop等程序添加颜色（例如，请点击这里） 。后来，如果你开始绘制3D ，你可以创建一个看起来几乎照相渲染的图像，但对于2D工作，立面图做大量的工作。

了解如何海拔工作，并注意哪些对象出现在别人面前。有没有很多海拔创建时需要的命令，但你需要学习如何明智地使用它们，并充分认识到要绘制什么。

注意：您也可以绘制到位的海拔不旋转的原单平面图。在这种情况下，你可以很容易地通过这个使用DVIEW命令添加到布局。
