犀牛桥梁建筑建模教程,教你用Grasshopper建椭圆形桥梁

2019-07-16  24253 分类:犀牛资讯

犀牛桥梁建筑建模教程,教你用Grasshopper建椭圆形桥梁

犀牛建模在建筑设计上的应用也是非常广泛的,犀牛建模的功能优势明显,在建筑行业也是被广大建筑设计师所使用,其配置的不少犀牛插件都是常用与建筑设计当中,下面品索就为大家分享来自于月之眼的犀牛建筑建模图文教程,介绍一个英国椭圆形桥梁的建模教程,教你用Grasshopper建椭圆形桥梁。

该项目是由penda design house建筑事务所设计的椭圆形桥,该项目已入围了英国皇家建筑师学会主办的英格兰索尔福德草甸桥竞赛。

“O”是一个优雅简单的概念,体现本身作为传统的人行天桥一个醒目的重新诠释。多方面的桥为接近的行人提供独特、移动的景观,最终在一个迷人的椭圆形中,穿越Irwell河吞噬这一切。 Precht说“创建索尔福德草地一个邀请的手势是其主要的目标,我们设想一个“过渡空间,结构几乎拥抱你。”

木制走道跨越67.5米(221英尺),将梯田景观和一个咖啡厅合并入河岸中。桥体上那引人注目的钢环由异型钢管焊接而成,钢索牵引着钢环,最后将力传递到河道高坡上的混凝土基础之上,减轻了桥体在两岸的落脚荷载。夜晚,LED灯照亮 了桥体,这座桥是一个优雅的元素,它全天候的融入这片土地,为当地还有附近的人 们带来不一样的意义和印象。

下面来看看建模教程

【建模教程】

先来看看最后的效果

非常感谢rhino原厂论坛的用户zhanghr1233,我的grasshopper程序是在他的程序基础上整理修改的。

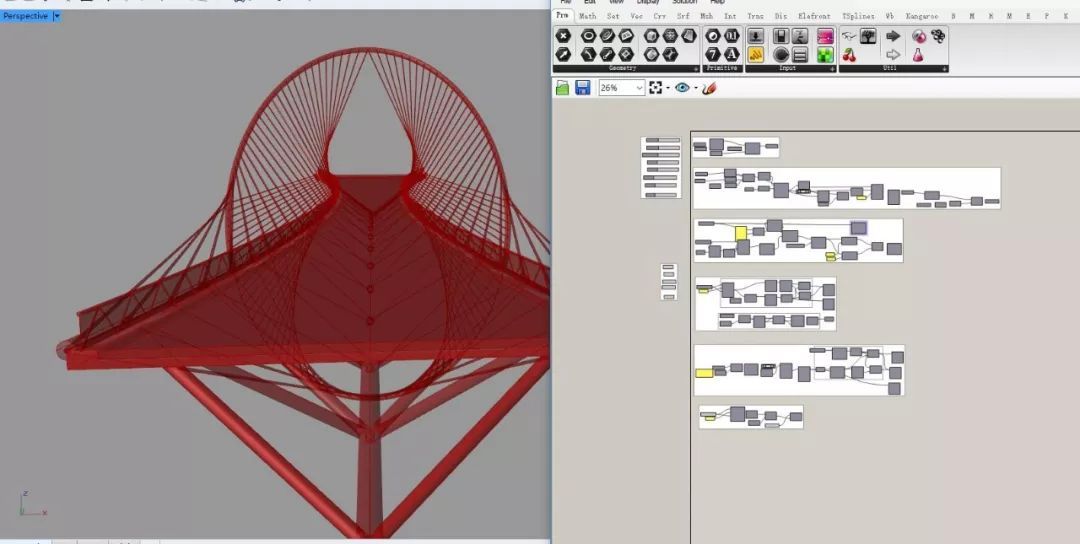

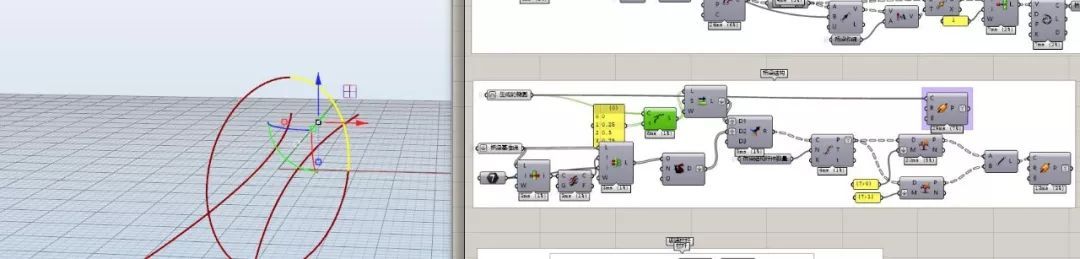

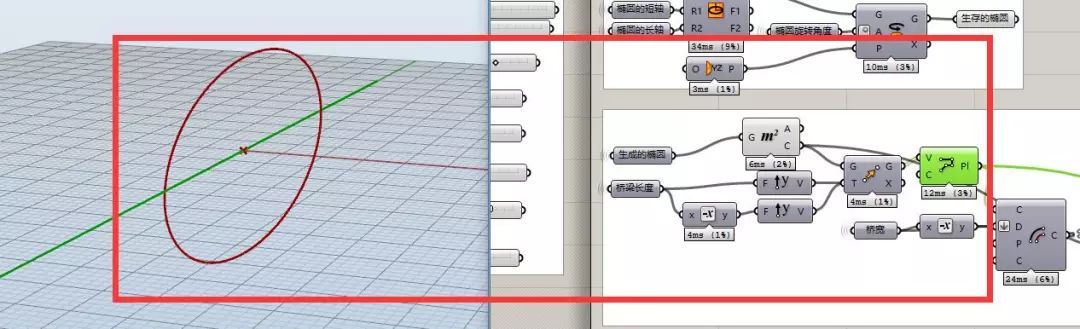

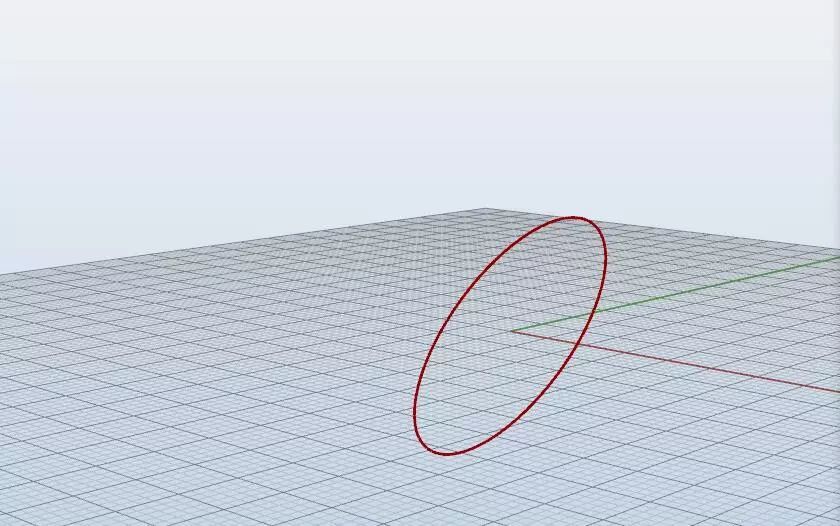

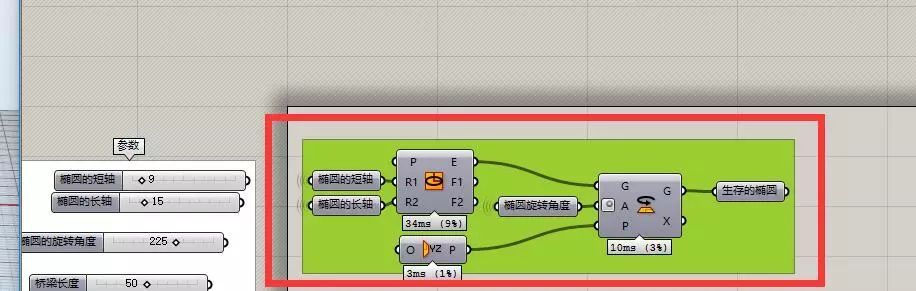

第一步:先画一个平面的椭圆,然后对椭圆进行旋转

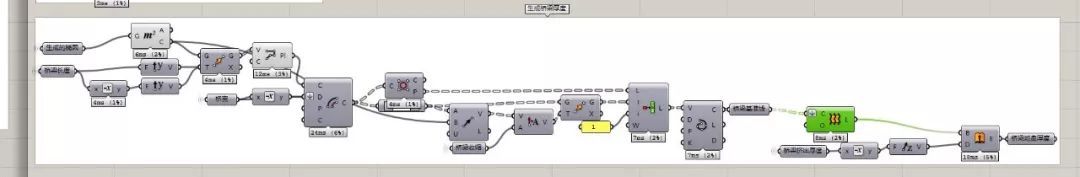

第二步:确定桥的长度和位置。


利用中点的移动来确定桥的长度和位置

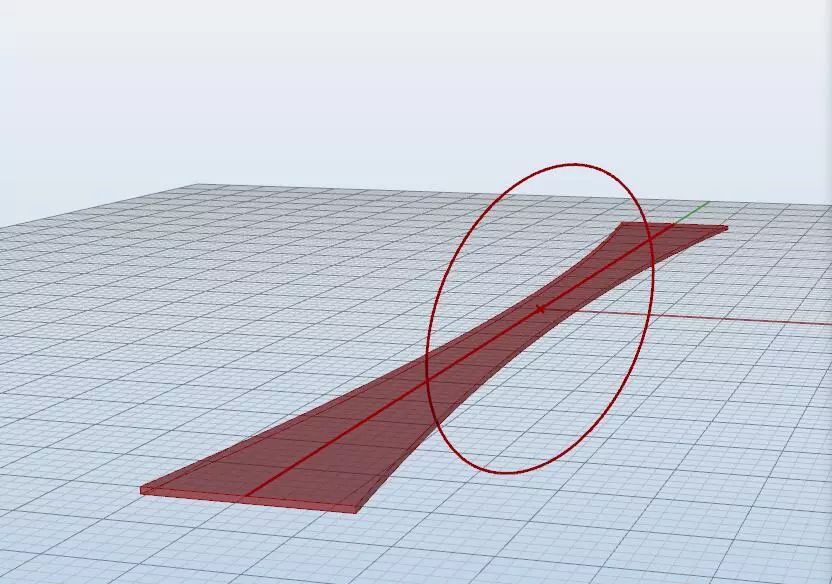

第三步:做出桥宽

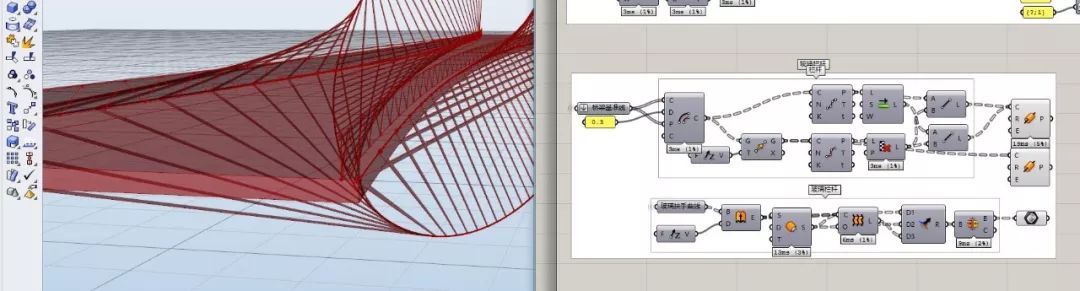

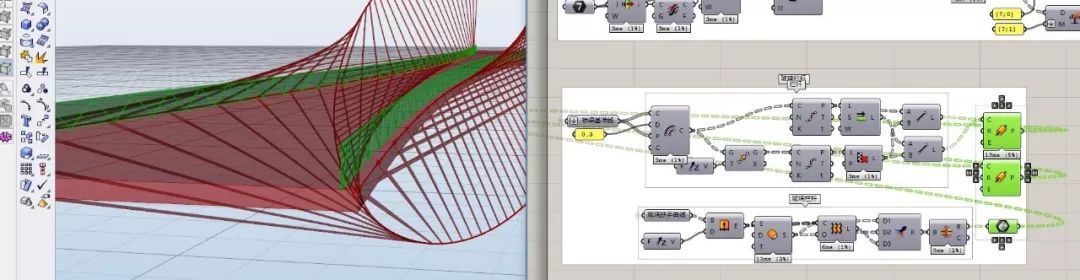

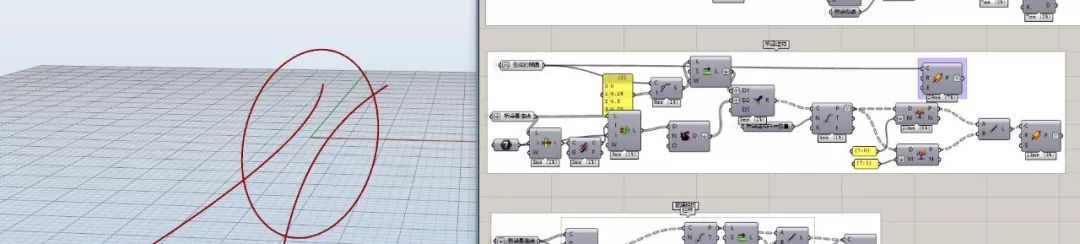

第四步:做出悬索,这里主要用等分连线

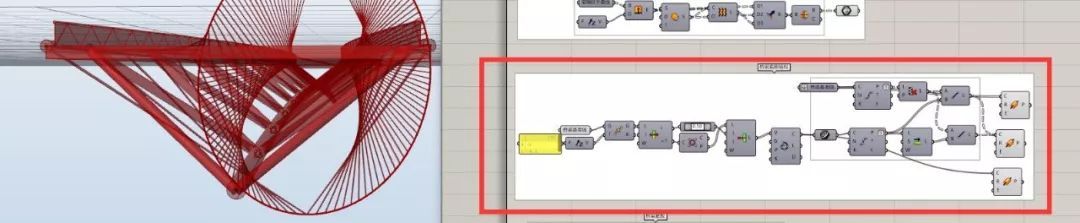

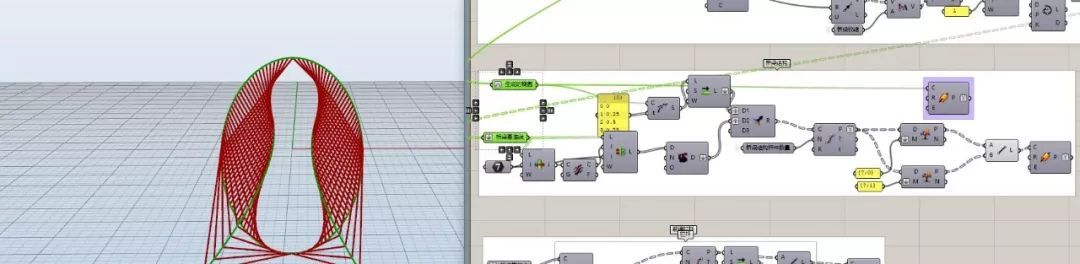

这里主要把椭圆分成4份,然后把下面的两条线进行复制,生成4条线,然后等分连线就行了。这里要注意树形数据的处理和线的方向

第五步:用桥的边缘线,生存桥的玻璃扶手

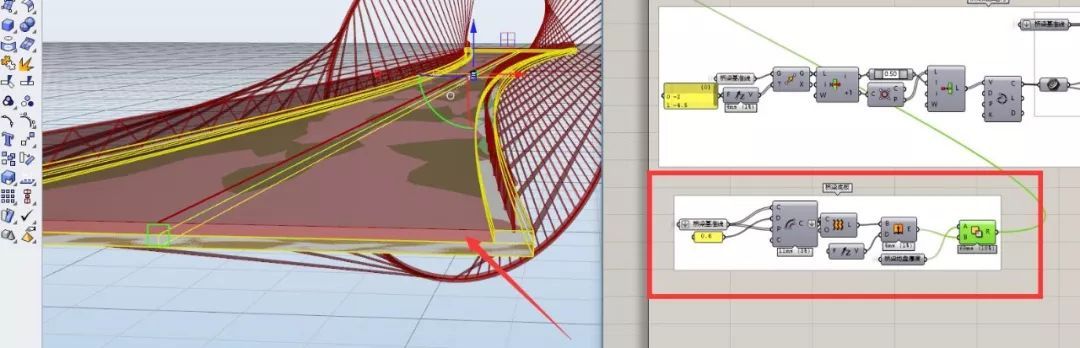

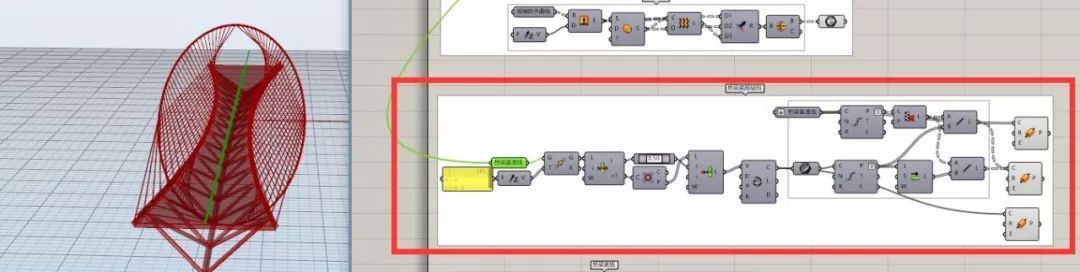

第六步:做桥下面的结构

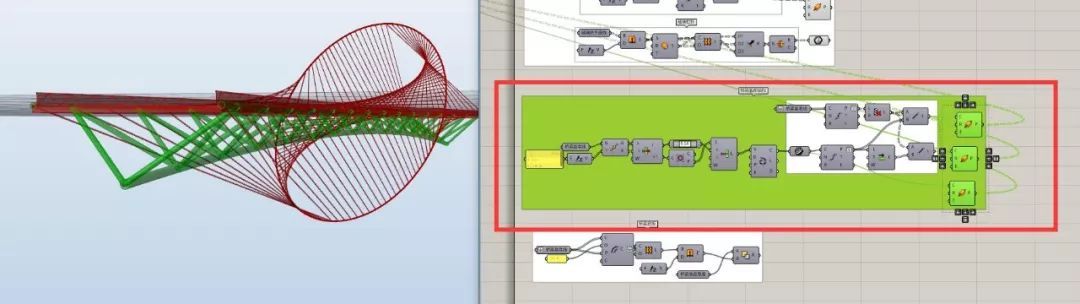

第七步:做桥的下凹,主要用到了布尔。


来源:月之眼/大水牛数字设计联盟
