犀牛产品建模分面技巧，教你rhino奔腾理发器建模方法

犀牛曲面建模之所以难，尤其是那些复杂的多层曲面，你得有好的建模思路和方法，这涉及到犀牛建模分面技巧，而这也是不少犀牛建模新人所欠缺的，下面品索为大家分享犀牛产品建模分面技巧，教你rhino奔腾理发器建模方法，一起来看看都有哪些犀牛建模分面技巧和方法吧！

在工业设计Rhino（犀牛）建模软件中，曲面的产品在建模中，如何布线，如何分面无疑是个难题，品索对这类问题，分享一篇由Rhino原厂中国技术推广中心Shaper3d的论坛坛友suka梳理的原创图文教学贴——奔腾（POVOS）理发器建模思路，分享给大家。

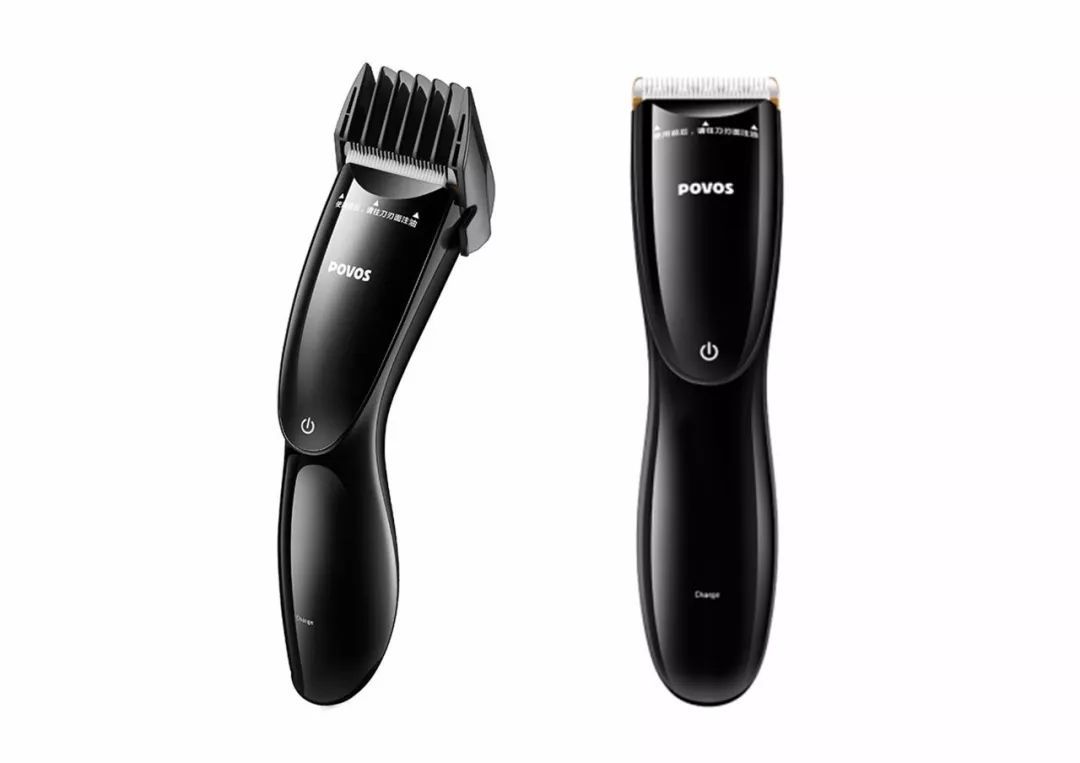

（实物参考）

【步骤详解】

【1】

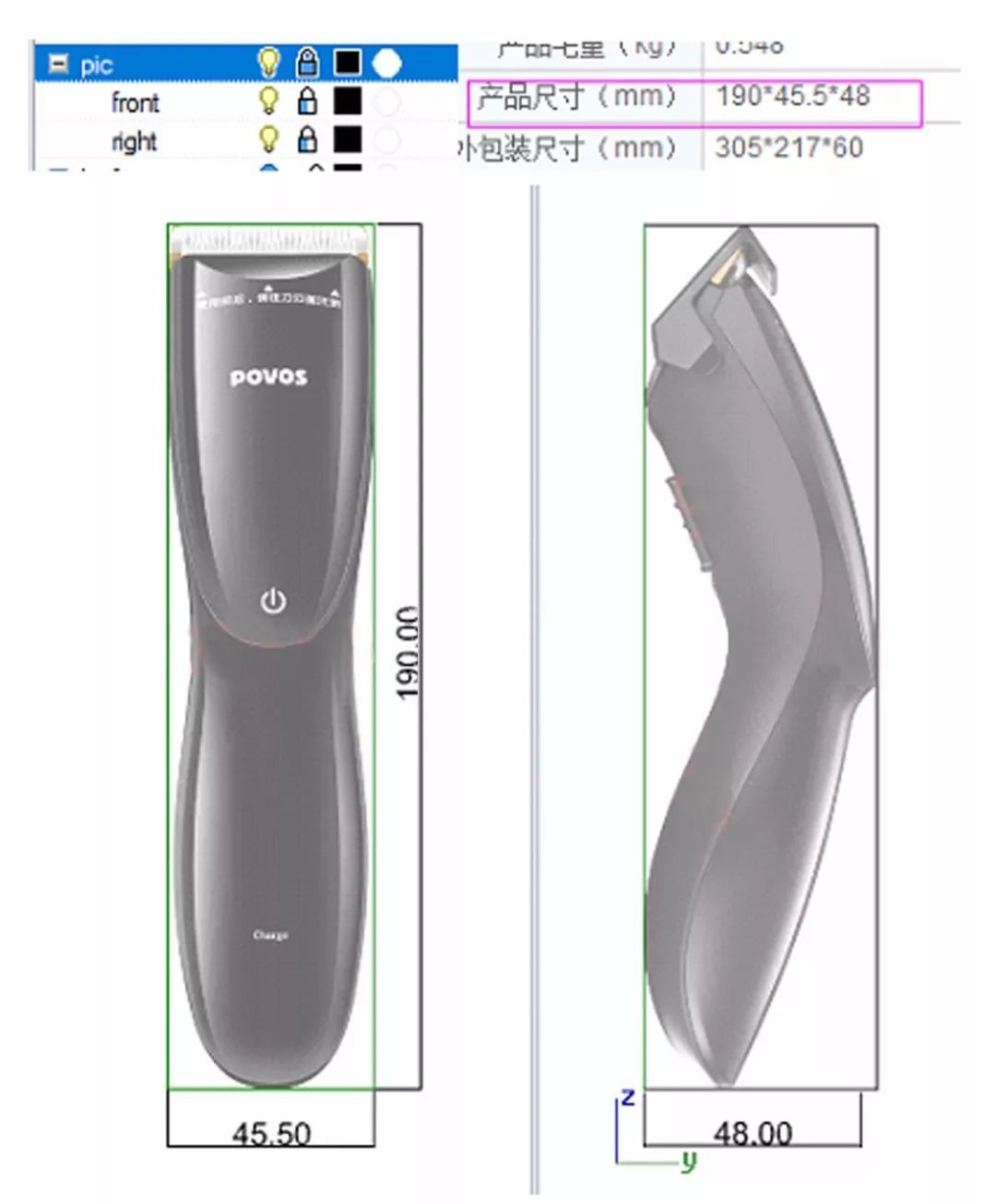

首先将图片以帧平面的形式导进Rhino，新增一个图层分别新建两个子图层用来放置前视图和右视图。参考真实尺寸，建立矩形框，并将图片摆放好，效果如下。（规范好图层和产品尺寸是基础，养成一比一建模的习惯）

【2】

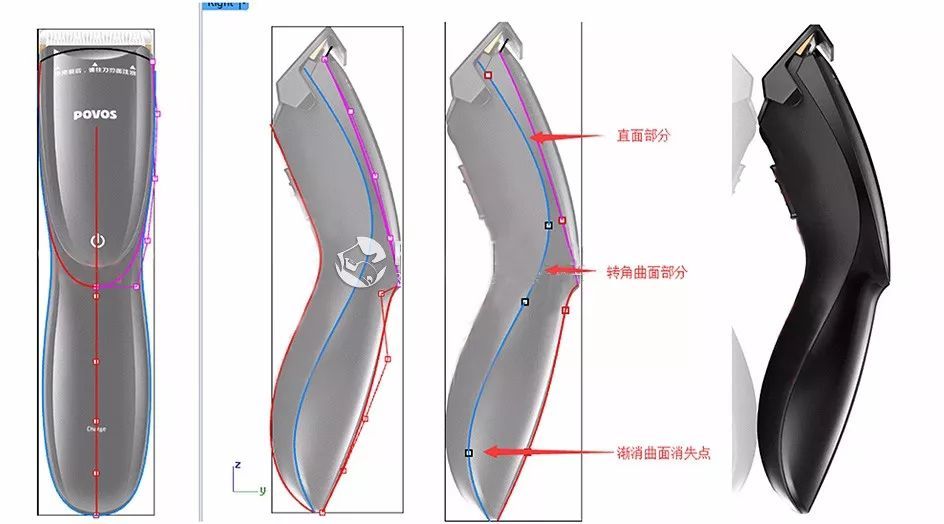

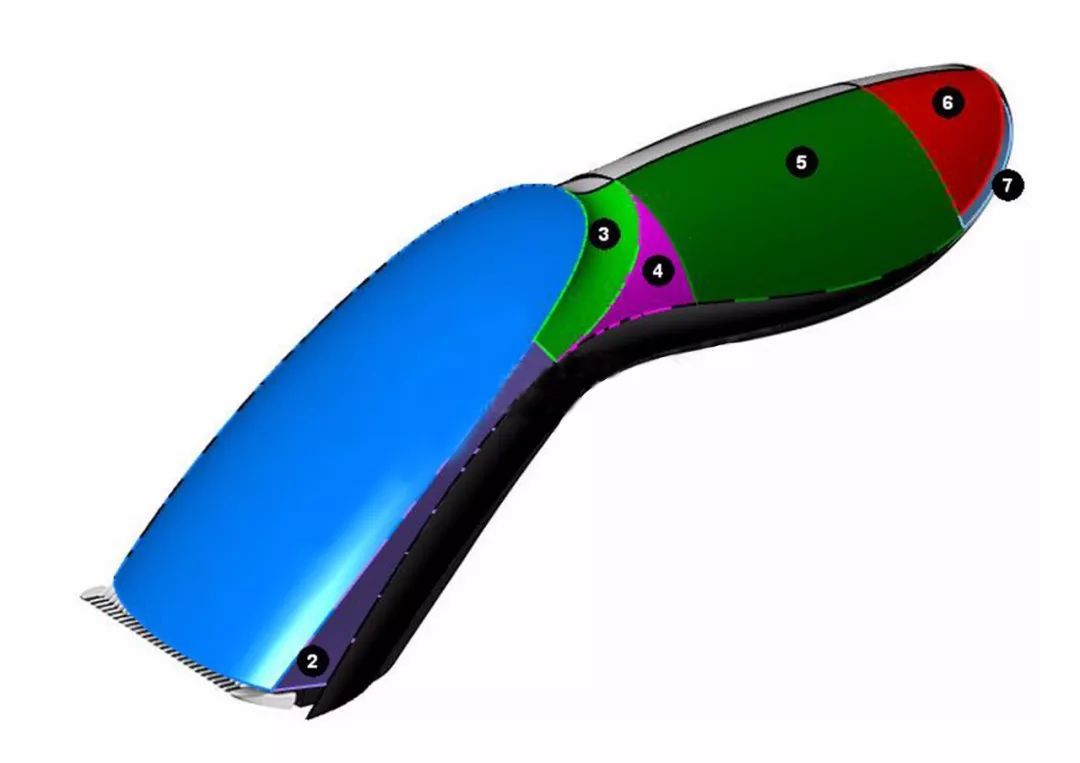

分析产品的造型，适当规划分面。这个模型的重点部分是转角曲面和渐消曲面的处理。

（分析如下）

【3】

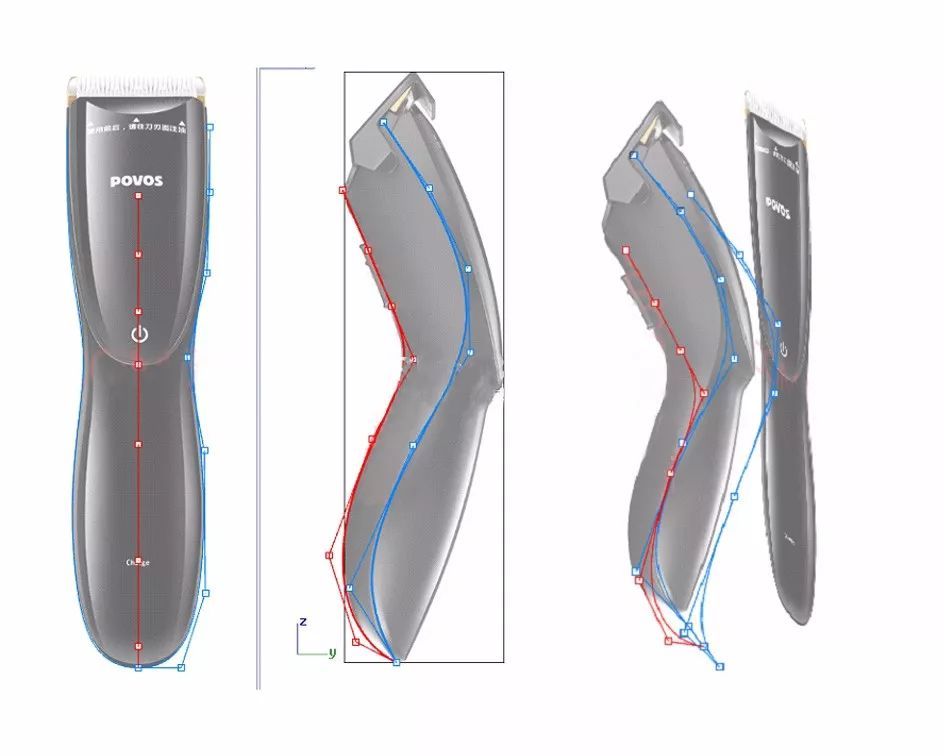

开始画线，用控制点画线工具（3阶8点）并调整形态符合参考图。

【4】

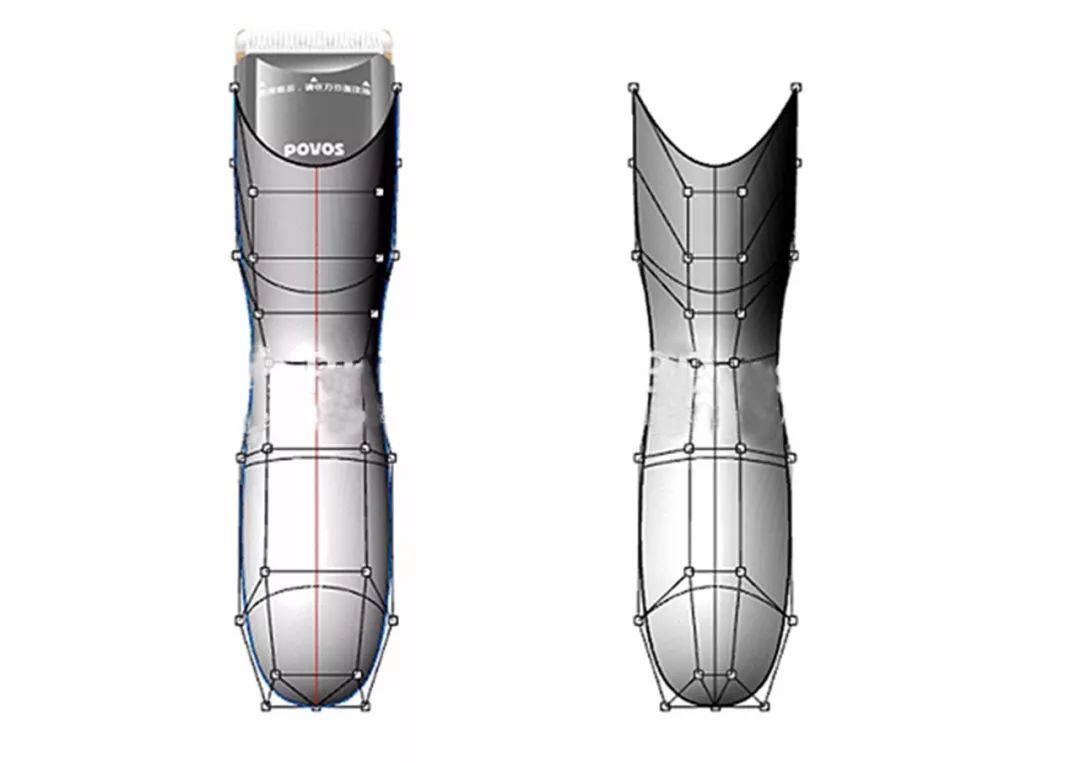

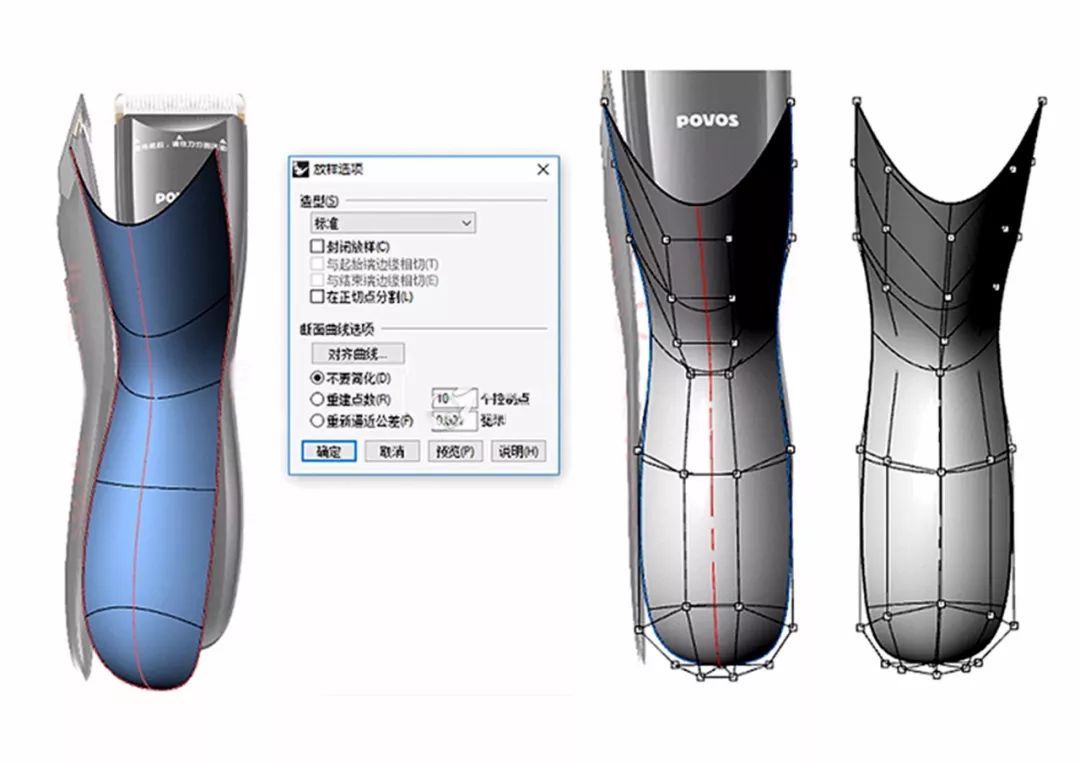

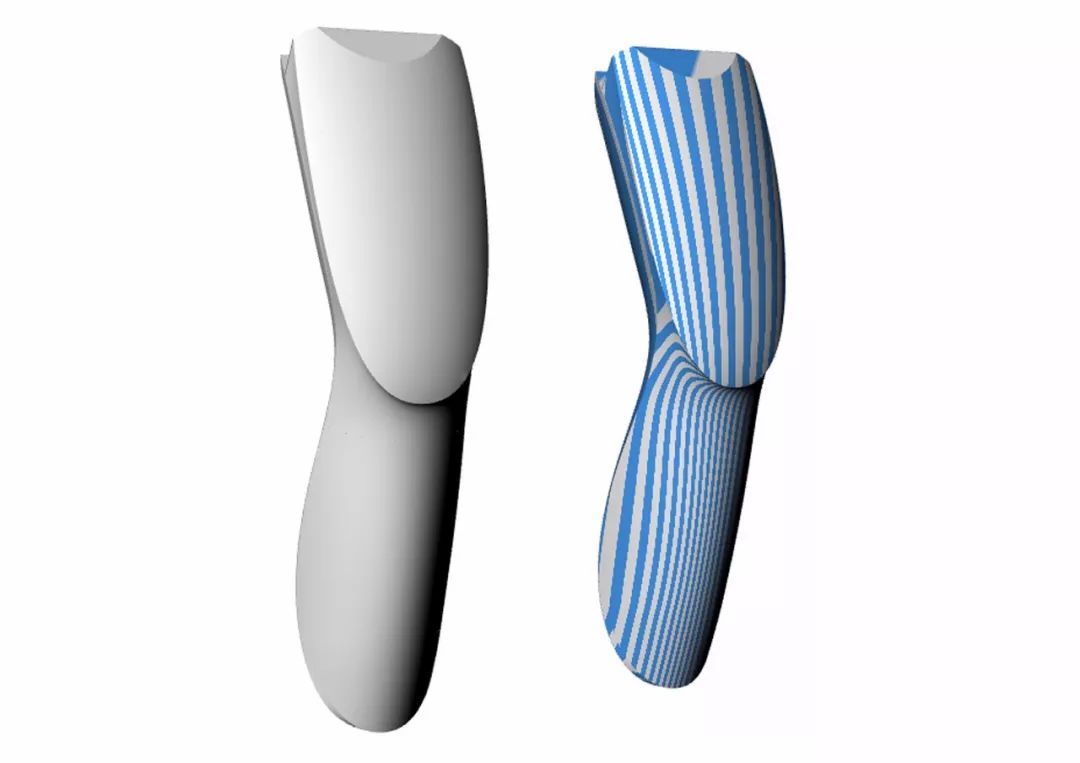

对三条曲线进行放样，并用移除节点工具，将曲面U方向中间的控制点减少到4排点（去掉节点有利于保证曲面的顺滑）由于生成的曲面太扁，观察产品图片，将曲面U方向升到6排点，利用操作轴单轴缩放调整，对比如下图示。

（调整如下）

（调整细节如下）

【5】

画出侧面的曲线，调整好如下图。（由于前视图的透视角度比较大，所以这里参考右视图的位置），然后对曲线进行布点分段（为后期造型分面做准备）

【6】

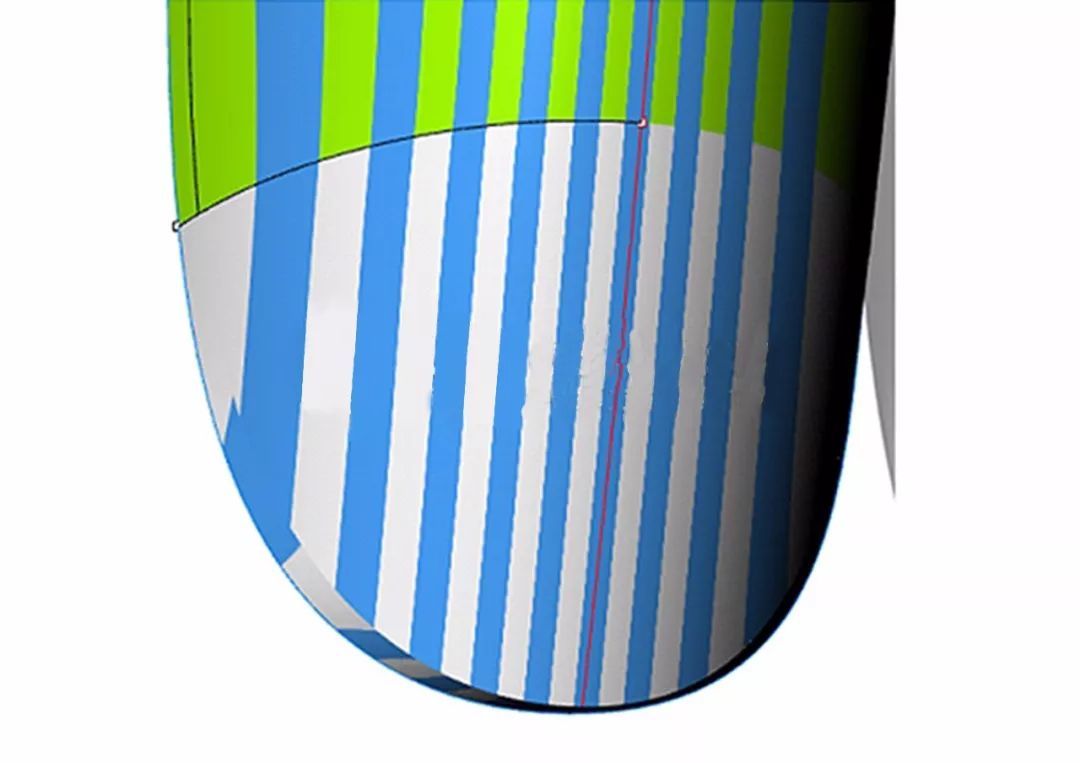

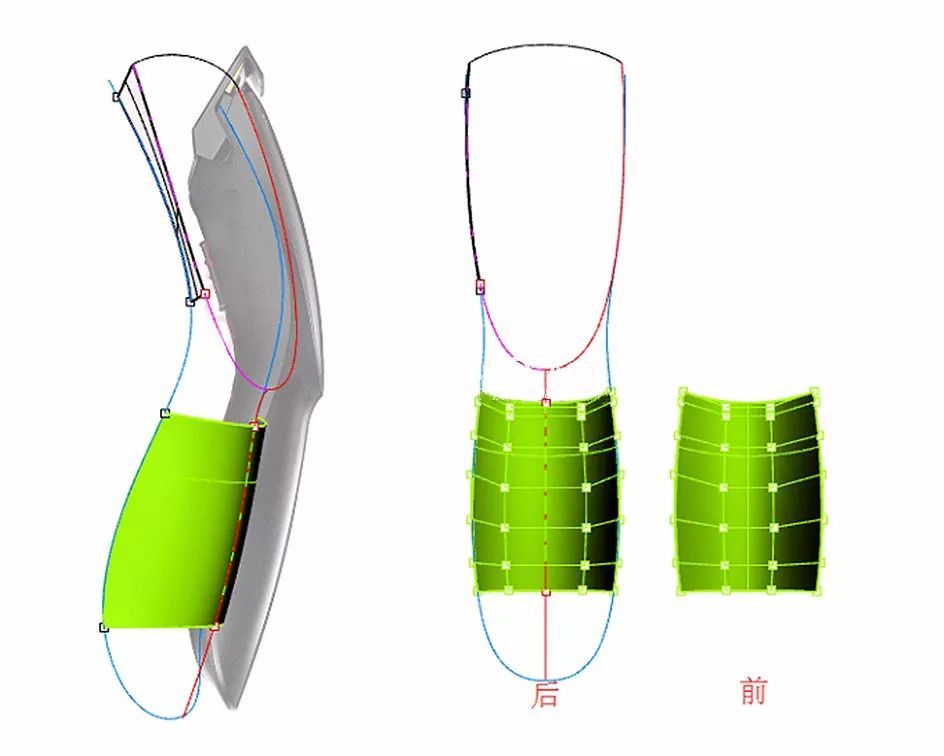

用点对曲线进行分段（记得分段前备份曲线），放样生成曲面，绿色曲面的处理方式同第4步，对比如下。

【7】

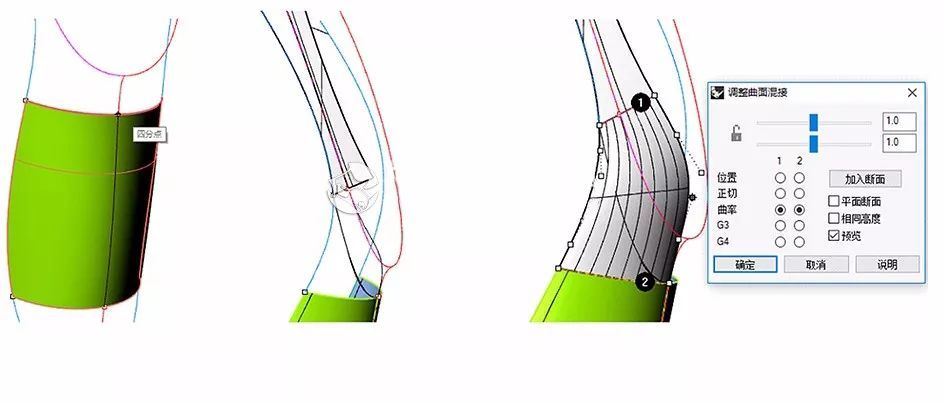

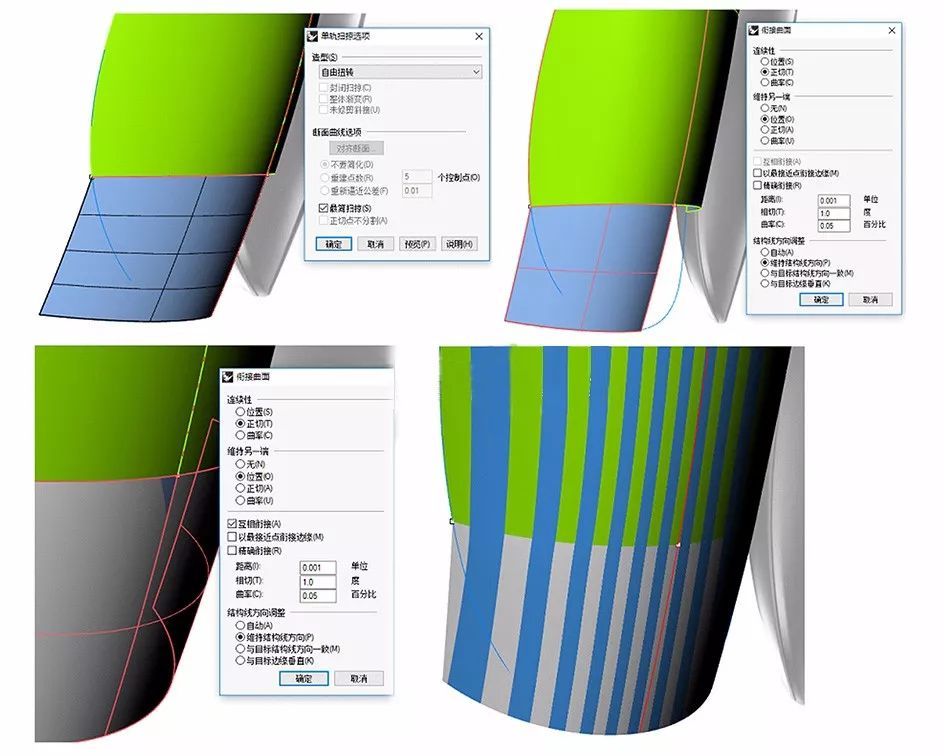

用结构线分割曲面的方式分割曲面，并用延伸曲面工具延伸上面的直面。用混接曲面生成过渡曲面。

【8】

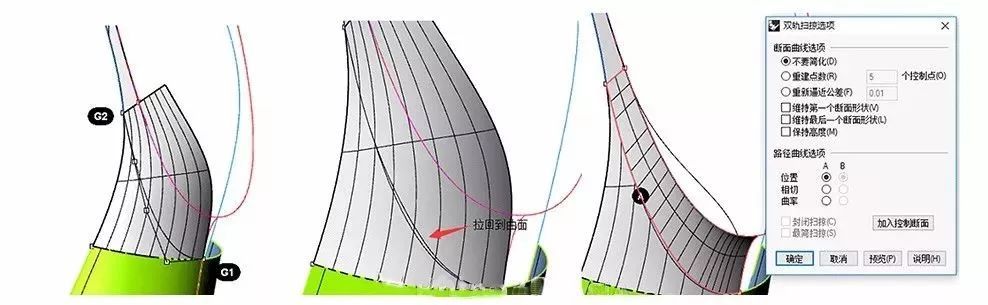

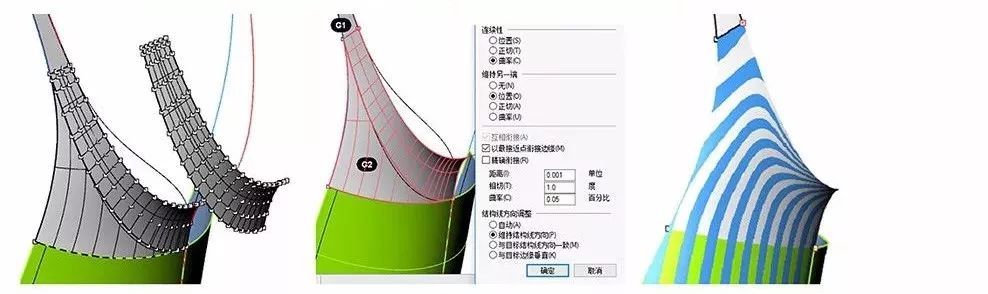

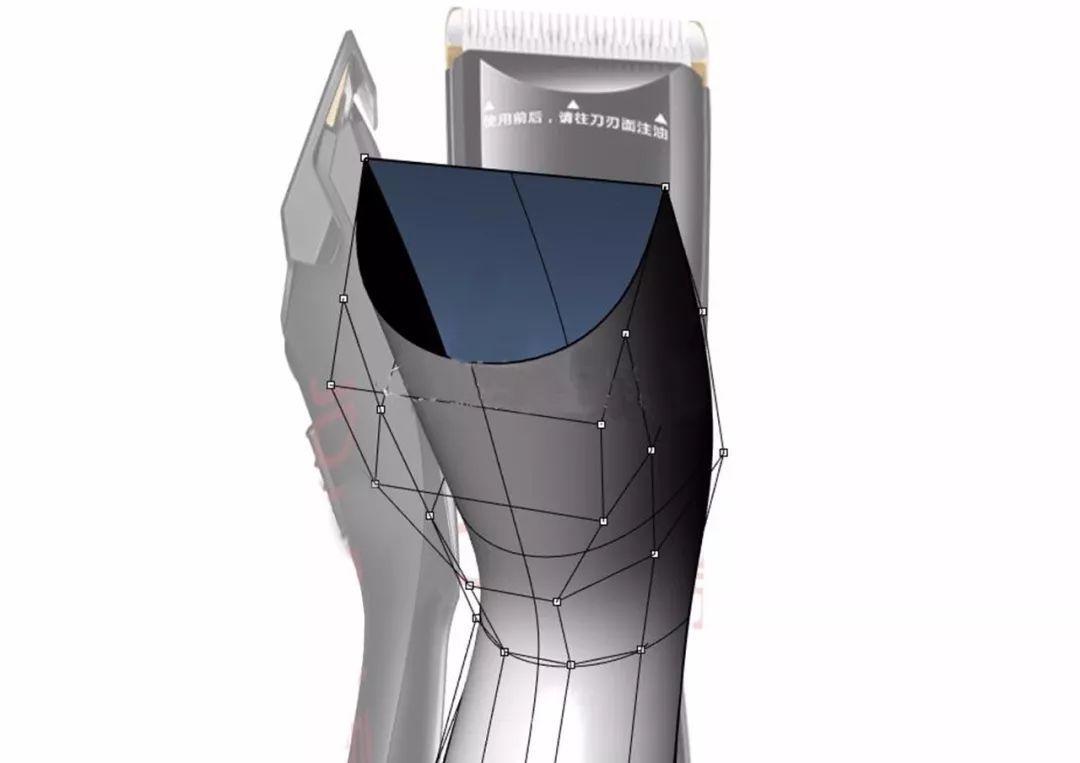

利用结构线分割直面至原来的边缘，曲线边缘混接出一条曲线（根据紫色的曲线的弧度调整好，上面G2，下面G1），拉回曲线到曲面，并分割曲面。双轨生成曲面，并将曲面的V方向更改为3阶（4排控制点，曲面衔接达到G2），然后将曲面与两侧的曲面进行衔接。

【9】

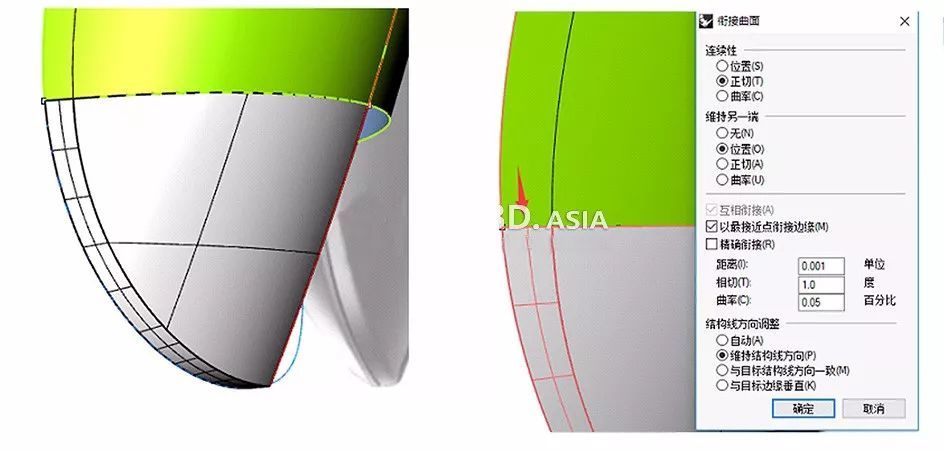

利用单轨扫掠生成曲面，并衔接曲面，然后镜像并衔接曲面。

【10】

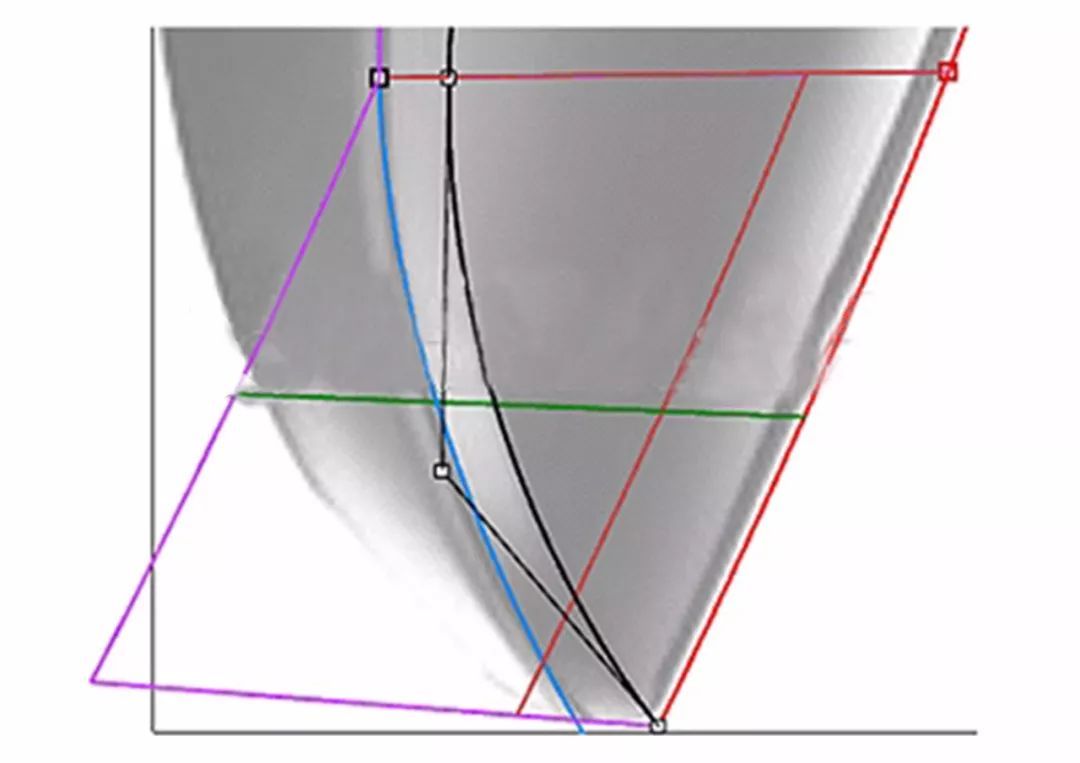

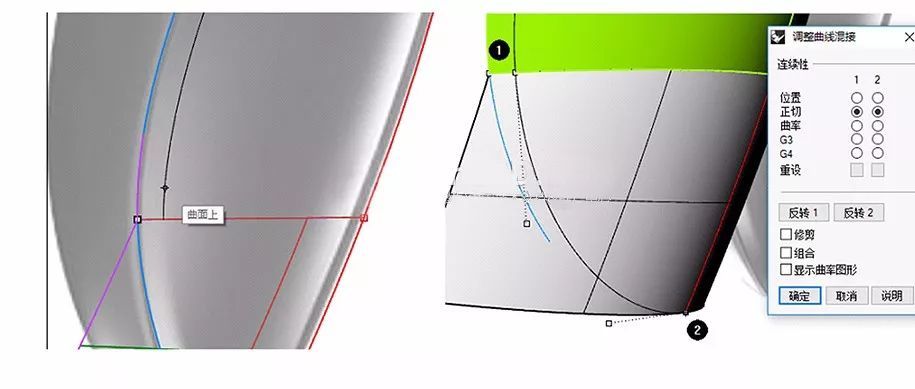

抽离曲面的结构线，并混接出一条曲线。

【11】

将曲线拉回到曲面，并分割曲面，双轨生成曲面，衔接曲面，镜像曲面。

【12】

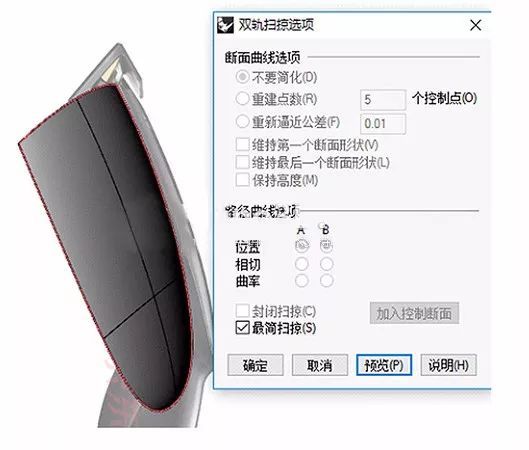

调出之前备份的曲线，双轨生成曲面。至此大体已经完成。

【13】

其他部分自行完成，完成效果如下。

来源：suka，原文：suo.im/4Y60ii
