犀牛耳机建模图文教程,教你耳机产品建模思路和方法

数码产品中,我们熟悉的产品有很多,手机,平板,音箱,耳机等等遍布于我们生活,工作周边,那么作为产品设计师的你有建过那些数码产品模型呢,为了便于新人学习我们以我们熟知的耳机为例,由小的耳机开始入手为大家讲解rhino产品建模的技巧和思路,建模虽难,但你如果有好的建模思路,一定是能够建出模型的。

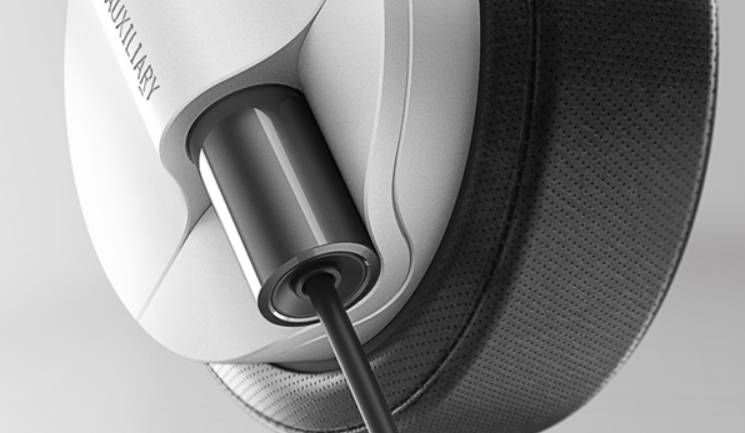

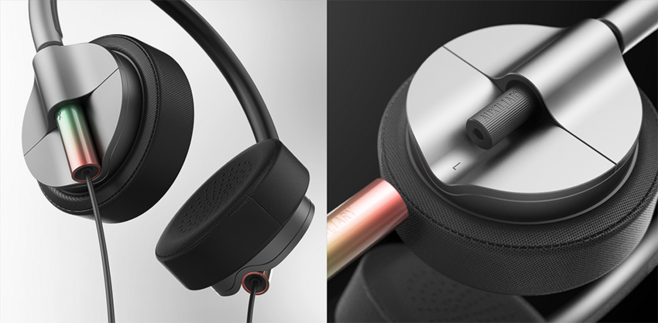

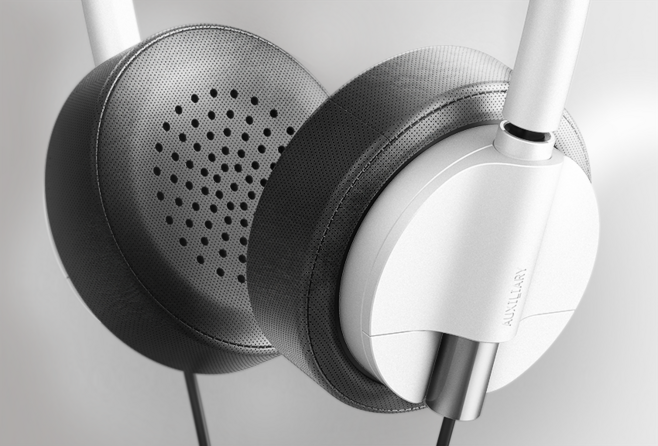

以上图片来源于网上

欣赏完了先别着急建模

现在脑子里分析下这个模型有哪几块组成

大致的思路是:

1、观察

2、拆分

3、再拆

4、脑中建模

5、犀牛耳机建模实操

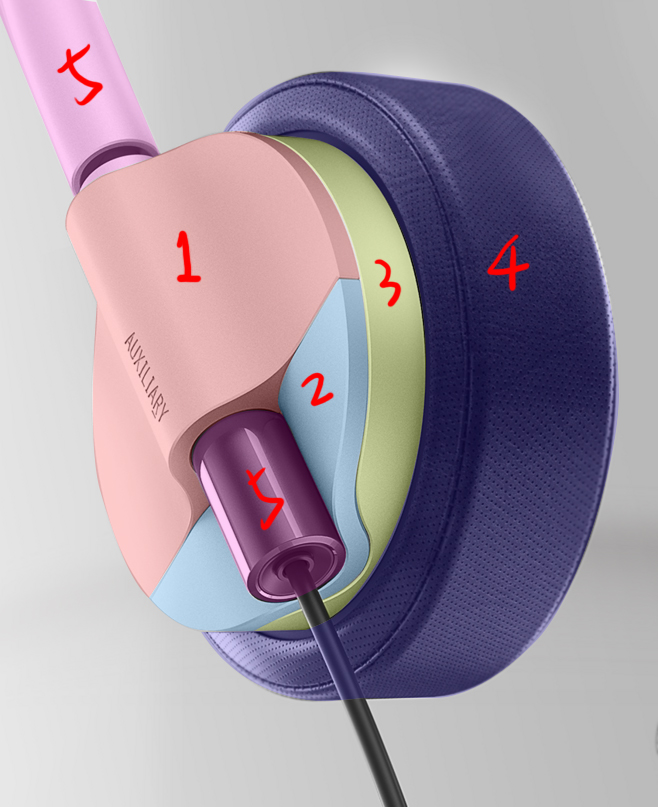

先来第一步:

两个大圆柱组合和一根弯的圆管组成

大圆柱里有分为若干个小圆柱组成

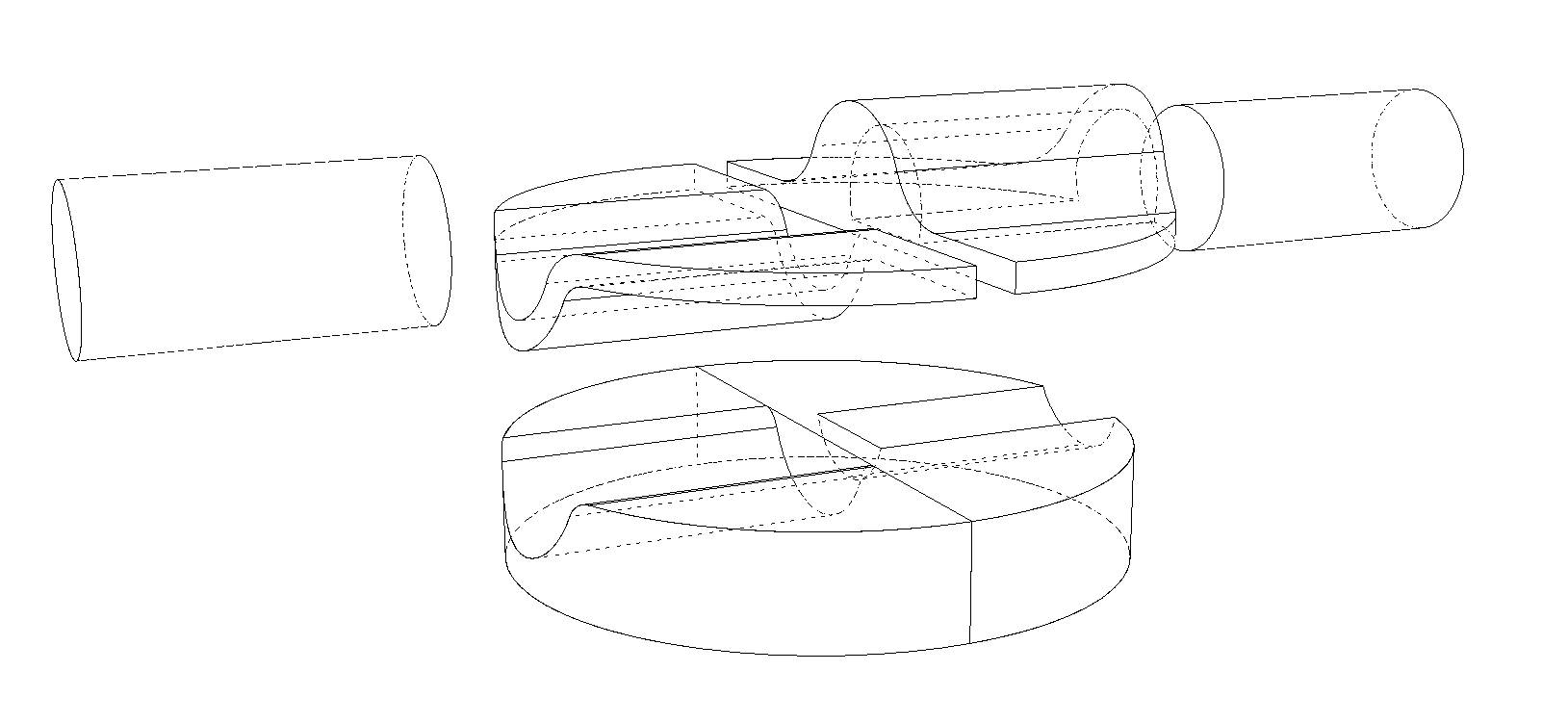

最难的就是搞明白这部分是怎么组合的

弄清楚之后就好建模了

要想知道大致的尺寸,除了买一个实物1:1对着建模之外

还可以从图片,根据经验,对已知的尺寸进行大致的反推,

最好手边有刻度尺,对尺寸心里有个概念

比如耳机线,估计是3mm,然后看一眼刻度尺3mm多粗,不能凭空瞎想,随便说个5mm

那得多粗啊!?

推算出大致的尺寸后,开始从大的开始做

所以先做直径55mm的圆柱

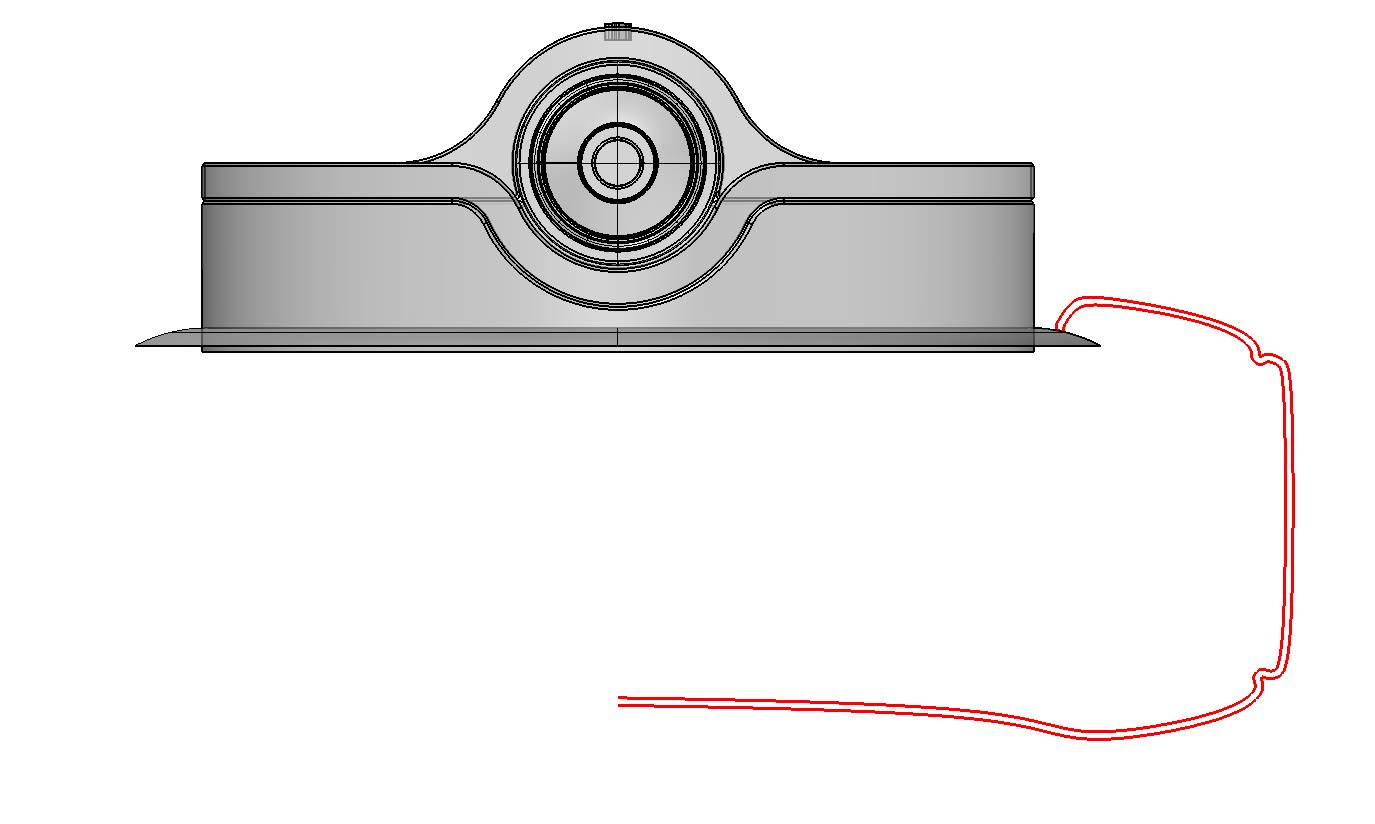

侧颜

接下来做细节

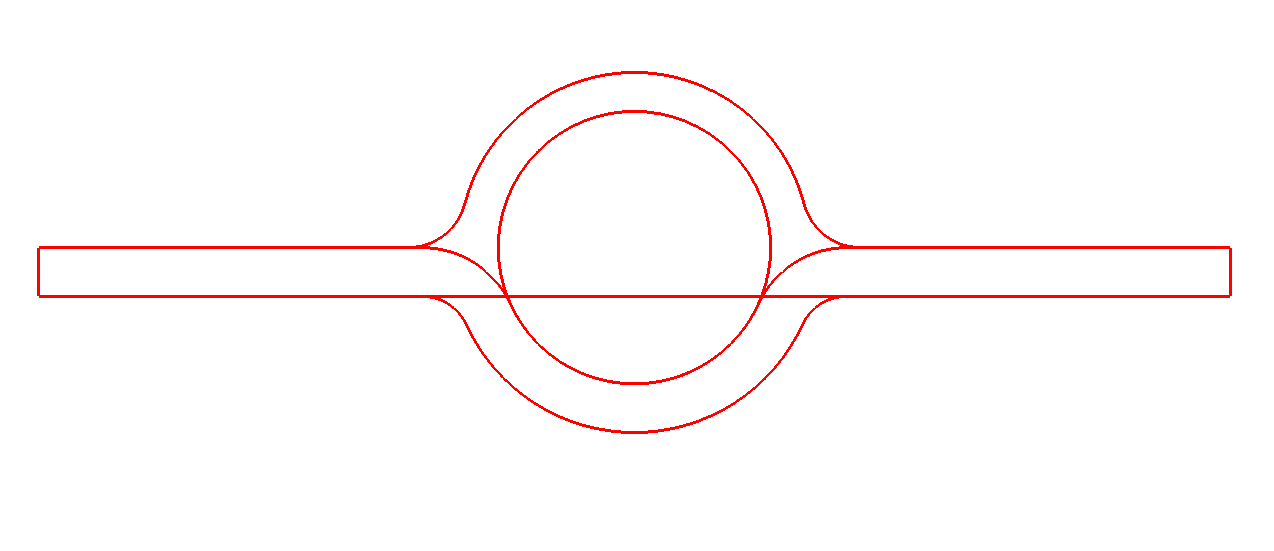

将轮廓线选择成型就可以了

接下来做针线活了

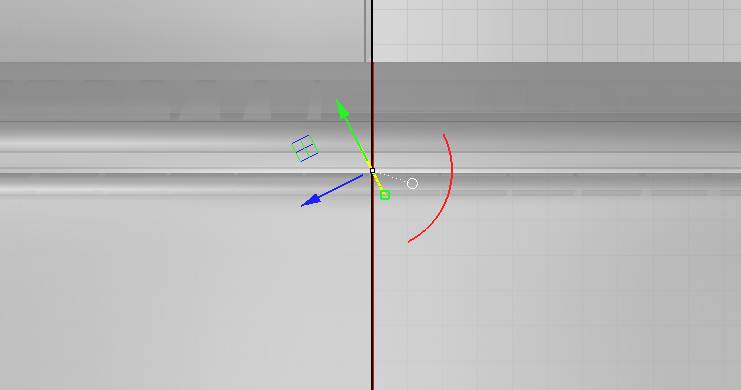

在front视图画出曲线


在right视图调整角度

斜的线会比垂直的针线好看

至少我这么认为的哦


阵列150针的效果

阵列200针的效果


做完针线活开始做喇叭孔咯


观察图中孔的规律


我都给算好了

从里到外圈

1 8 12 16 20 24


挤出实体

做布尔运算就可以了


最后完善其他地方的细节

倒角什么的


完成!!!

是不是hin简单

来源:LanceHwang
