proe5.0曲线阵列教程，教你填充阵列里的曲线阵列技巧

在我们使用proe5.0设计当中，往往需要使用到曲线阵列，很多时候阵列孔，需要沿着某条曲线，因此需要此功能，而填充阵列就是用阵列的成员来填充草绘的区域，下面品索为大家分享proe5.0曲线阵列教程，教你填充阵列里的曲线阵列技巧。

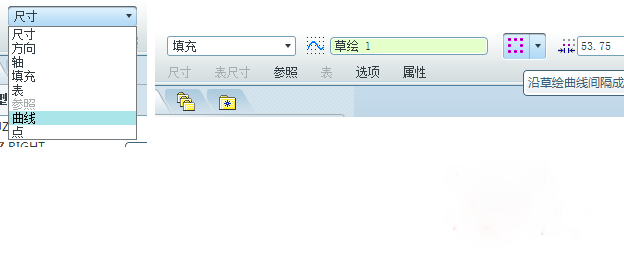

在Proe阵列面板中有两种曲线阵列，一种是填充阵列里的曲线阵列，另一种是与填充阵列平行的曲线阵列。如图。

这里我们主要介绍使用第一种曲线阵列。

填充阵列里的曲线阵列应用步骤：

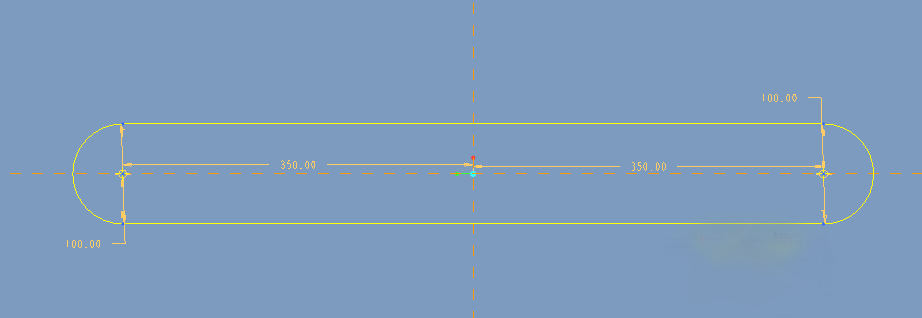

第一步：草绘曲线创建锯子的轮廓曲线的草绘作为阵列的备用曲线。如图。

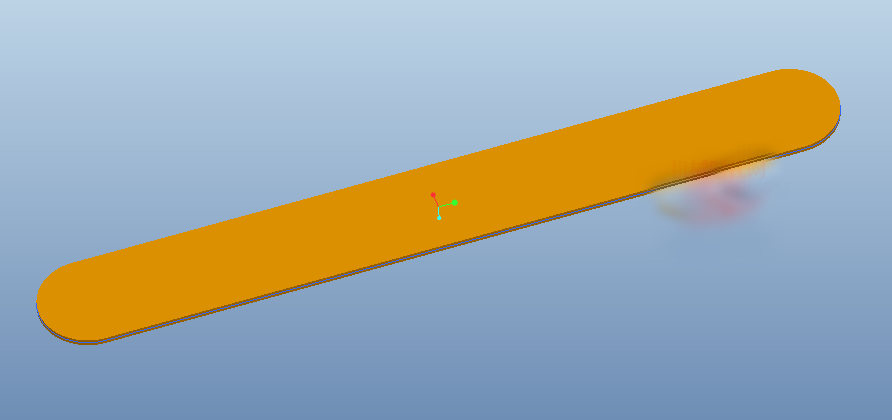

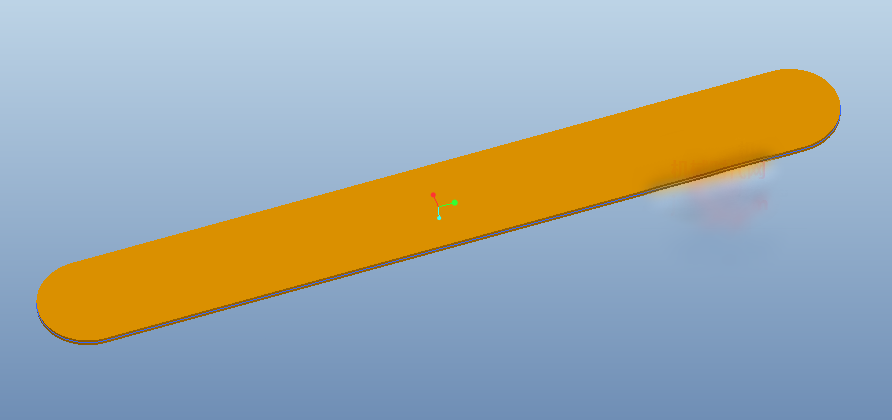

第二步：拉伸实体拉伸锯子的实体。如图。

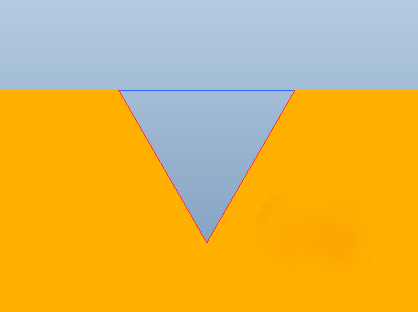

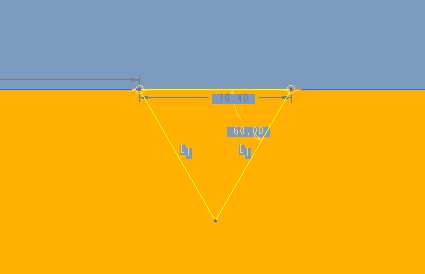

第三步：切除锯齿轮廓通过拉伸切除一个锯齿轮廓。如图。

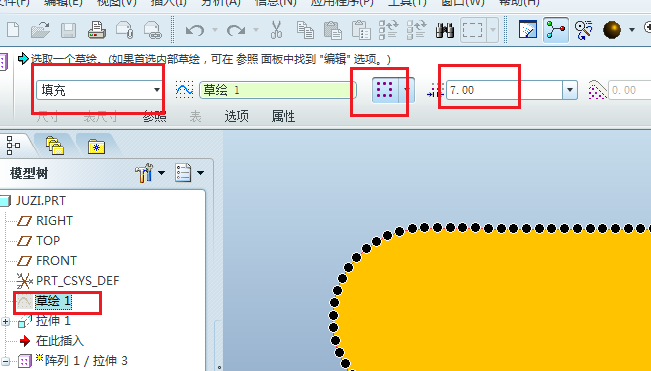

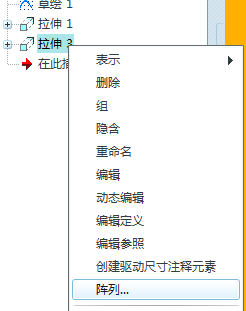

第四步：阵列填充操作在模型树选择上一步创建的特征，鼠标右击选择阵列-填充，填充方式设置为【沿草绘曲线间隔成员】，并在模型树选择第一步创建的

草绘曲线，如图。

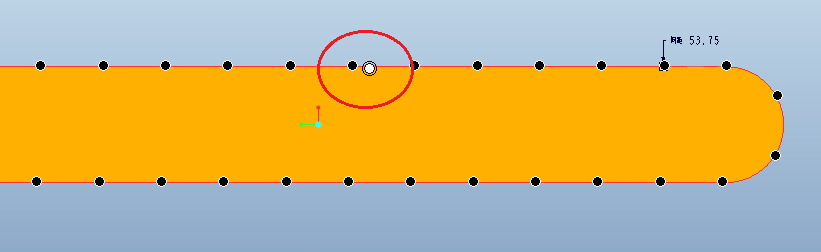

第五步：设置参数进行距离和数目的设置，点击带有圆圈的黑点，将其变为白色，可以使所有的阵列成员都在曲线上。

最后：完成效果。
