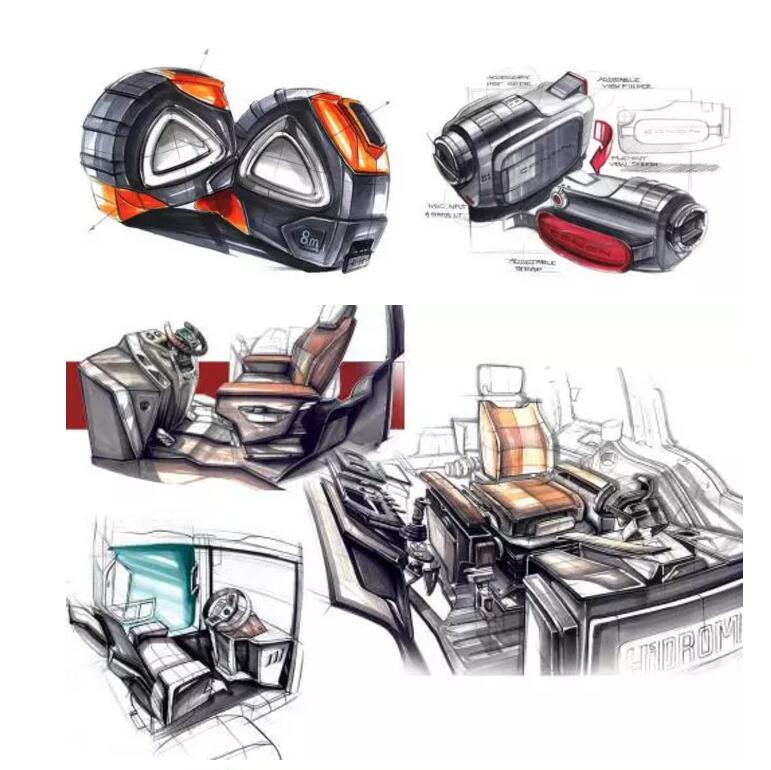

手绘技巧与练习,透视与工业设计手绘线稿不得不说的秘密

2018-08-25  13137 分类:手绘资讯

手绘技巧与练习,透视与工业设计手绘线稿不得不说的秘密

说到工业设计手绘就不得不提工业设计手绘线稿,工业设计不等于纯手,对于思维的表达以及快速的表现效果才是最最关键的,而要满足这两点,线条是第一关键。初学手绘大家都知道,从画不直的线到娴熟的产品图是有一个量变到质变的过程的,所以要想画得好练习少不了!想要画好产品手绘,透视你是一定要掌握的!那么你知道透视与工业设计手绘线稿都有哪些不得不说的秘密呢?下面品索教育为大家揭晓!

一点透视

又叫平行透视,通常看到物体的正面,而且这个面和我们的视角平行。有一个消失点,因为近大远小的变形,所以形体产生了纵深感。


绘制方法

有一个竖直面是平行于画面,观者眼中这个面不会发生透视变形,其他的点确定按照一个透视方向来确定。

应用技巧

经常应用于产品正面特征比较丰富而其他面细节不太丰富的产品、柱状类的产品表现;或者应用于产品的推敲,便于快速表达想法。


两点透视

也叫成角透视,看到物体两个面以上,相应的面和视角成一定角度,透视点分别相交、消失于两侧的消失点,是最符合正常视觉的透视,也最富立体感。


绘制方法

首先,绘制一条水平线;其次,绘制两个消失点(注意两个消失点之间的距离不能太近);第三,确定高度线,其方向是垂直的。其余的线都是斜线,斜线与水平线不是平行的;最后,连接各点。

应用技巧

在工业设计手绘中,两点透视运用的最为广泛,正面45°和背面45°两个视图的结合能很好的表现产品。

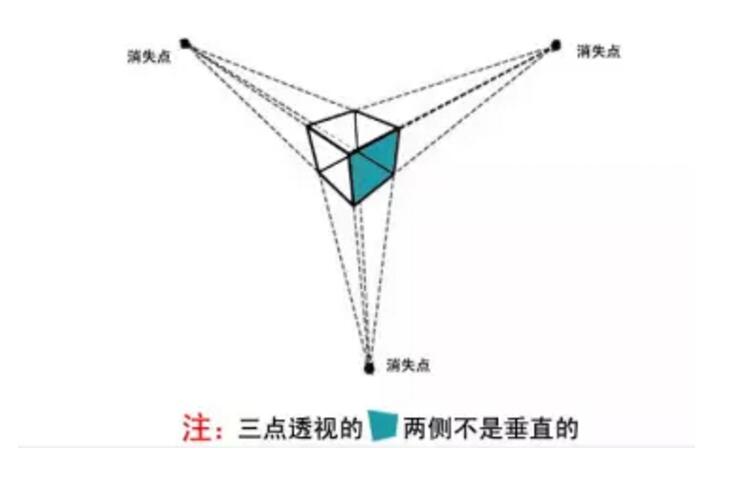

三点透视

也叫广角透视,实际上就是在两点透视的基础上多加了一个天点或地点,即仰视或者俯视。


绘制方法

在两点透视的基础上,将高线也进行透视处理,消失点可以选择定在产品上方或者下方。

应用技巧

运用三点透视可以表现出强烈的视觉效果,使绘制的产品具备建筑一样雄伟的感觉;也可用于绘制形态较简单的产品,增强其表现力。


通过两点透视关系推理来绘制完整的产品透视线稿图

1.灵活实现三视图和立体图之间的转换,即看到三视图能画出立体图,看到立体图能画出三视图;

2.将自己的想法在草图上进行验证,三视图与立体图同步修改优化方案。




准确的透视关系可以让绘制的产品具备灵性,使它可以与观察者进行交流。
