工业设计手绘教学,教你绘制一组吸尘器

2018-03-01  13643 分类:手绘资讯

工业设计手绘教学,教你绘制一组吸尘器


今天品索教育小编会为大家来介绍一篇工业设计手绘教学,这篇文章会教你绘制一组吸尘器,下面我们一起来看看手绘的步骤吧。首先我们要准备一些绘图工具,比如4B铅笔、复印纸、机械削笔刀、橡皮、彩铅等等。

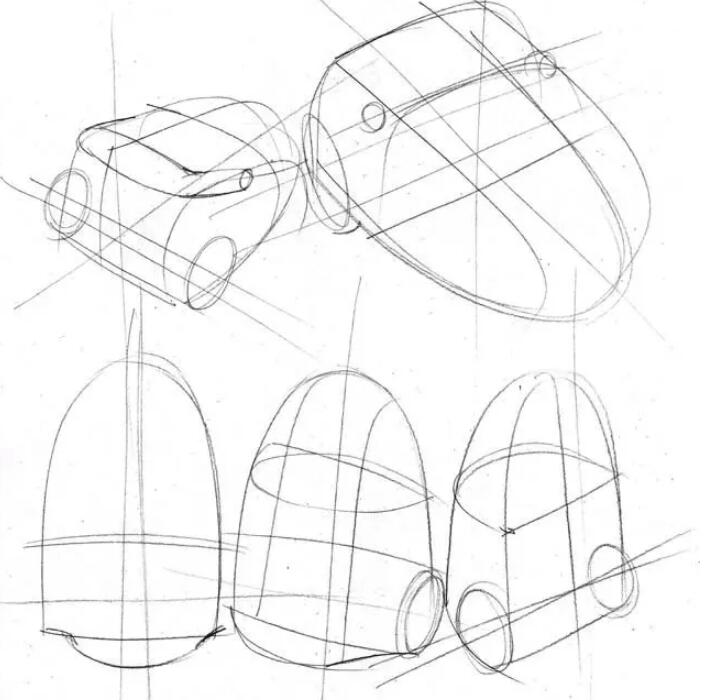

  1. 起稿,分析并画出该组产品的参照线和辅助线。




2.画出该组内各个产品造型的大体轮廓线和必要的断面线,注意主次产品的区分。




3.明确画出该组产品形体的具体轮廓和断面线,刻画出局部特征。每个产品的曲面转折要做适当处理。

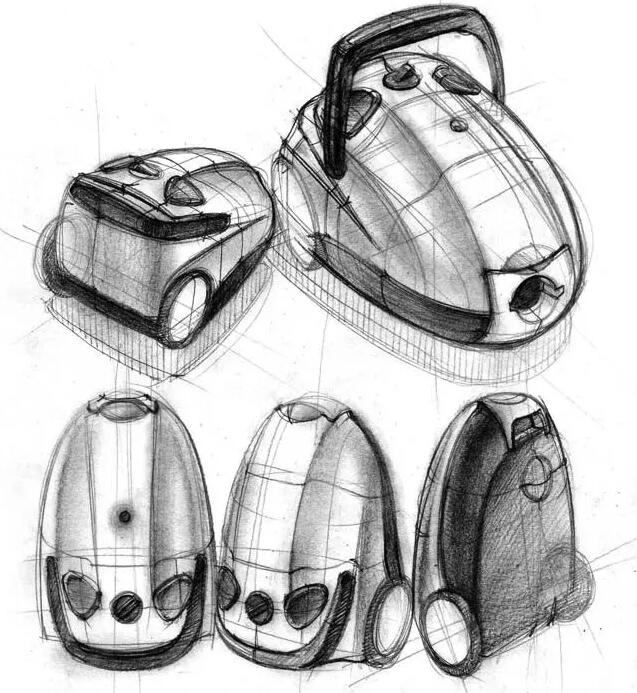

4.整体塑造该组产品的形体转折和体积感,明确各个产品体面上的分模线。尽量详细画面内的核心产品的细节。




5.详细绘制产品的细节特征,比如细节曲面的转折、接缝等部位,注重整体效果。避免对画面中每个产品的平均对待。最后完成线稿。

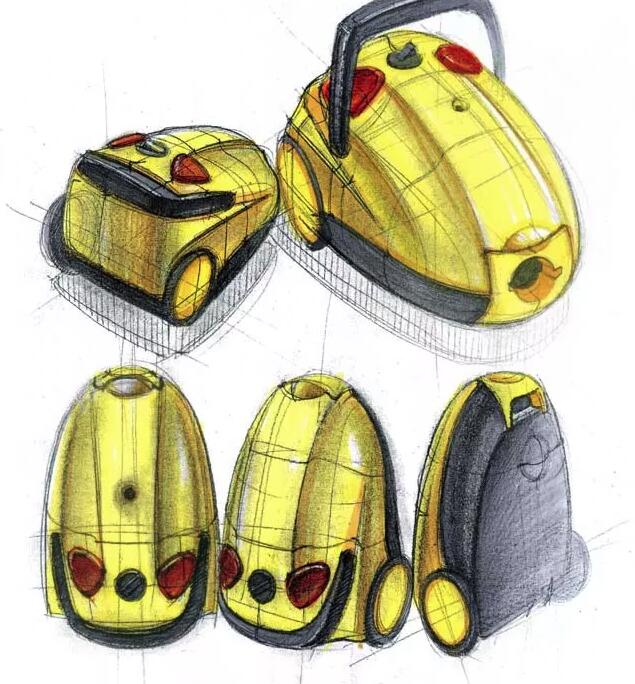

6.用相关色系的麦克笔整体画出每个产品的主体色彩倾向。




7.用同色系不同色阶的麦克笔进一步整体塑造各个产品的体积感和质感。




8.有针对性地刻画出不同产品的色相、明度和对比度,使各个产品造型及色彩更加充分、丰富和变化。画面近端的产品上色可尽量充分,突出主次效果。




9.借助水溶黑彩铅勾画出各个产品的整体轮廓特征和细部结构特征,比如加重每个产品的暗部轮廓线、形体上的分模线和细小的局部特征,使每个产品整体的结构和细节特征更加明确。

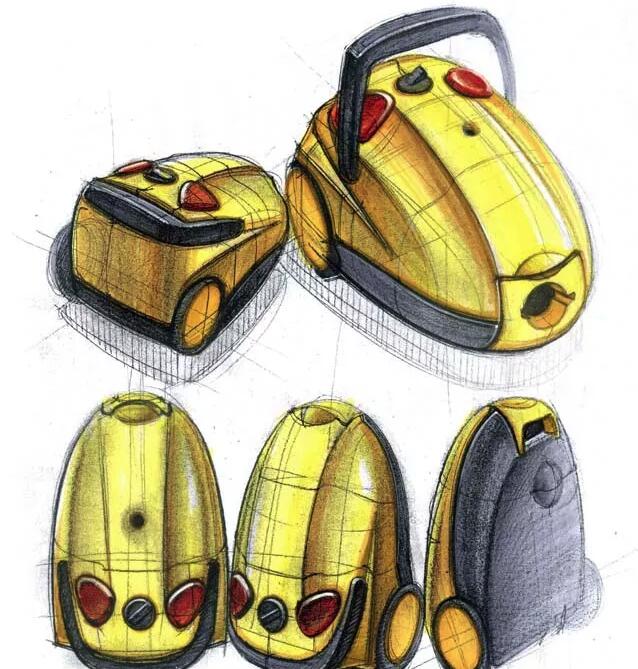

10.用水溶白彩铅和白水粉提高光,使每个产品形体从整体到细节的明暗层次更加清晰。完成上色。




以上便是关于工业设计手绘教学之绘制一组吸尘器的步骤了,大家在绘制的过程中一定要有耐心,这样才能完成优秀的手绘作品。
