Proe/Creo机械产品零件建模教程，教你波形垫圈建模方法

众所周知，机械零件产品种类繁多，想要实现它们的模型你必需快速准备的建模，而Proe/Creo设计软件无疑是一款强大无比的建模软件，同时也是一款能够快速建模的结构化参数建模软件，下面我们就为大家分享一篇Proe/Creo机械产品零件建模教程，教你波形垫圈建模方法。

教程为大家讲解一款波形垫圈的建模教程，图形为现实中很常用的一个零部件，图形的建模方法很简单，只用到关系式的“cos”和“trajpar”两个命令，但是在很多的场合都会用到这个关系式的。希望大家理解，并灵活的应用。图形最终效果如下

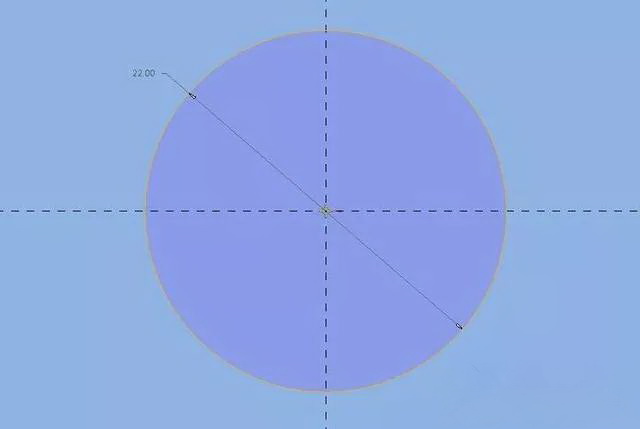

1，选TOP平面创建草绘曲线，图中的尺寸22，为608轴承的外圈尺寸，因为我们要做就要608轴承波形垫图。

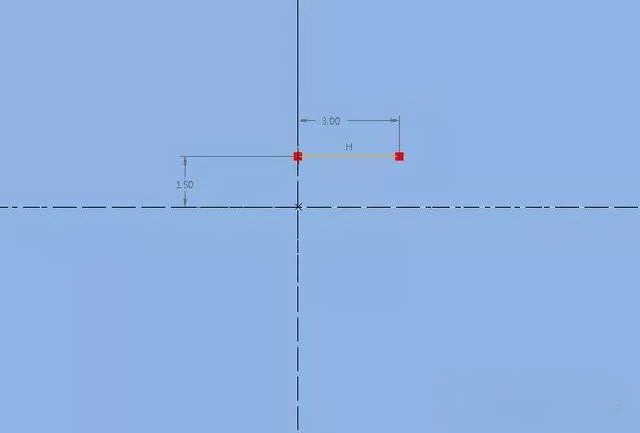

2，创建扫描曲面，轨迹为上一步创建的曲线，如下图

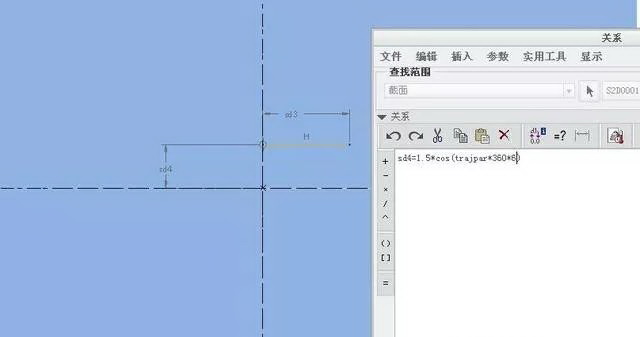

图中直线不要画在中心线在，如果画在中心线上，在写关系时要控制波峰值的尺寸就没法写，就是图中SD4的这个代号。图中尺寸“3”就是波形垫图的宽度尺寸。关系式中"1.5"是波峰值，"COS"是余弦。

“trajpar*360*6”是在360度的圆上做6个周期变化，“trajpar"是从负1到1之间的变化。所以图形中的总波峰值高度为3mm,也就是关系中的1.5*trajpar。图中的参数可自行调整。

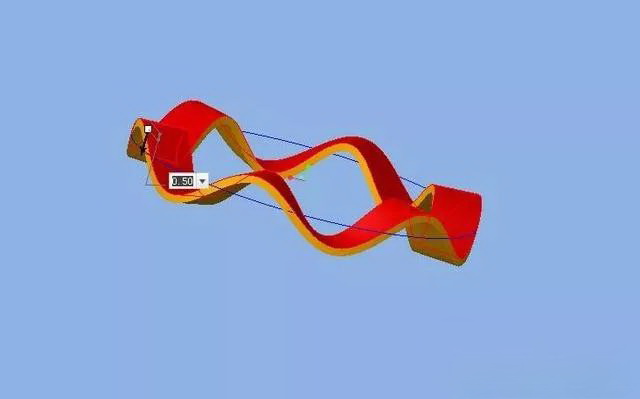

3，选上一步创建的曲面进行加厚，如下图
