Proe/Creo命令工具实例教程,教你proe用包络的方法创建心形弹簧

proe/creo包络工具的使用就是将曲线缠绕到曲面或实体表面上的工具,“包络”命令包络到曲面上的曲线长度与原来一直,未发生变化,包络曲线可选取原有草绘,也可以直接在包络工具中草绘曲线,下面为大家讲解怎样用proe包络的方法创建心形弹簧的方法,还有怎样控制弹簧的圈数与节距的方法。

包络实际就是把曲线缠绕到一个可展开表面上,比如圆柱、圆锥等直纹面。常见的应用就是用这个方法在圆柱表面上创建螺旋形状的文字缠绕效果。

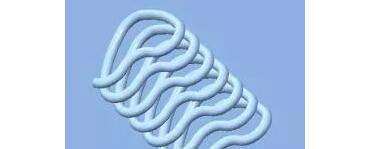

图形效果图如下图所示:

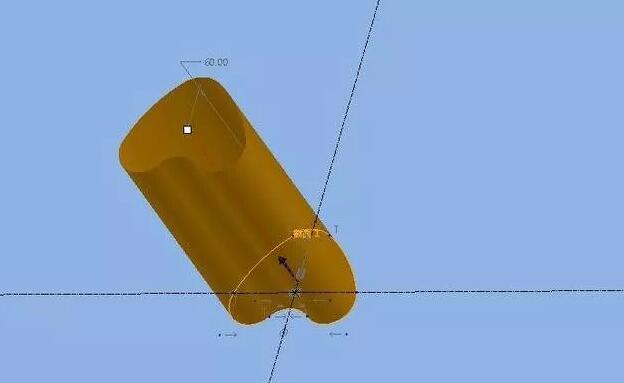

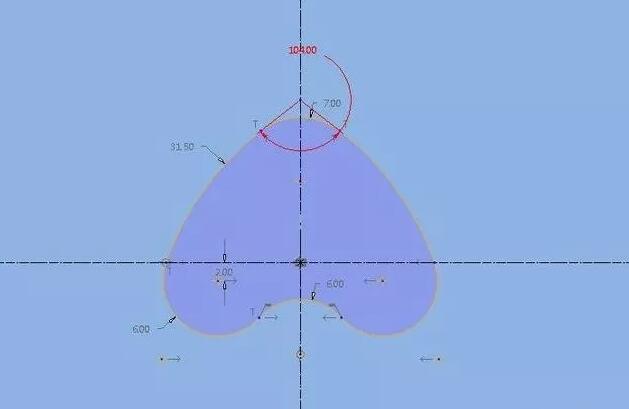

1,选TOP平面创建拉伸曲面,截面的形状和大小也就是弹簧的最后形状和大小,如下图所示:

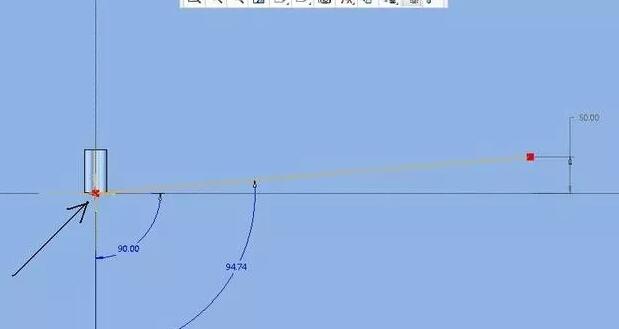

2,用包络命令创建包络曲,在编辑下面的包络命令,选FORNT平面创建如下图所示的草绘曲线,在图中中箭头所指的地方一定要放一个坐标系,图中的角度尺寸和高度尺寸是控制弹簧的圈数和节距的,角度尺寸不变,改变高度尺寸,弹簧的节距不变,圈数会改变,高度尺寸不变,改变角度尺寸,弹簧的圈数和节距都会改变,如下图所示:

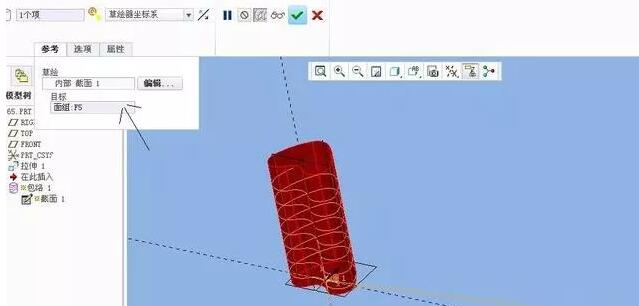

3,选目标曲面,也就是我们第一步创建的拉伸曲面,我们也把曲线包络到这个曲面上,如下图所示:

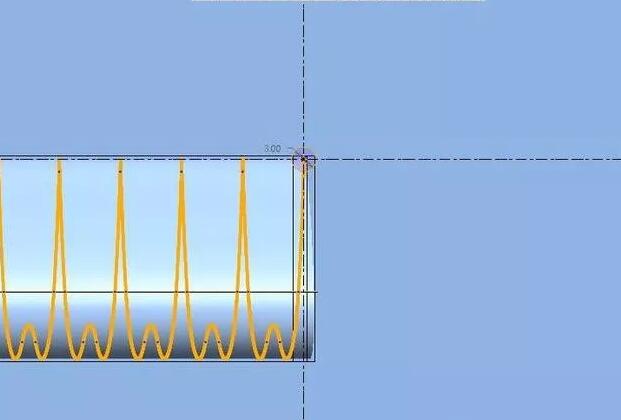

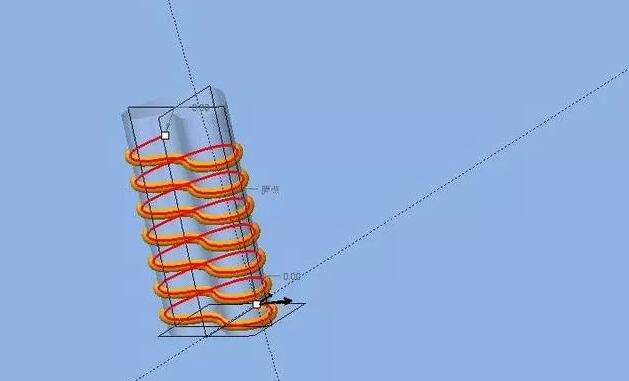

4,创建扫描实体,轨迹线为上一步创建的包络曲线,截面图如下图所示:

通过本教程的学习,希望大家可以举一反三做各种异形弹簧。
