proe标注教程,3D尺寸标注对齐方法实例教程

对于五金机械类零件的尺寸标注是设计师们必须要掌握的技能,同时关于标注问题及方法网络上存在不少,需要初学者研究和把握,很多设计软件都有标注的方法,我们这里以proe软件为例为大家分享proe标注教程,一篇3D尺寸标注对齐方法实例教程,让你知晓proe标注尺寸的方法和技巧。

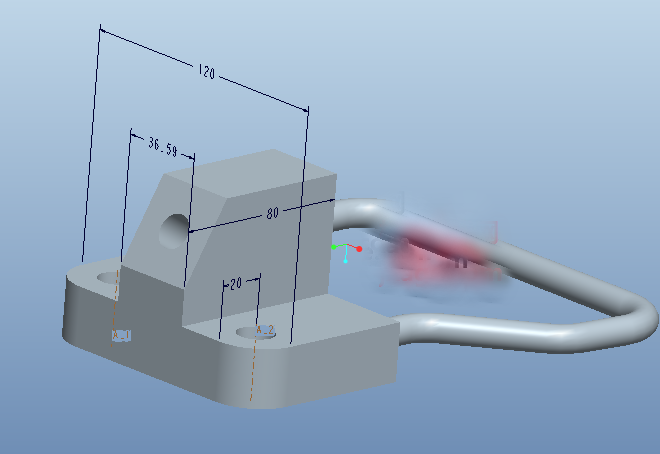

我们对3维模型进行标注以后,为了规范和美观,最好将相应的尺寸进行对齐,以下简介尺寸对齐的方法。以下图为例。

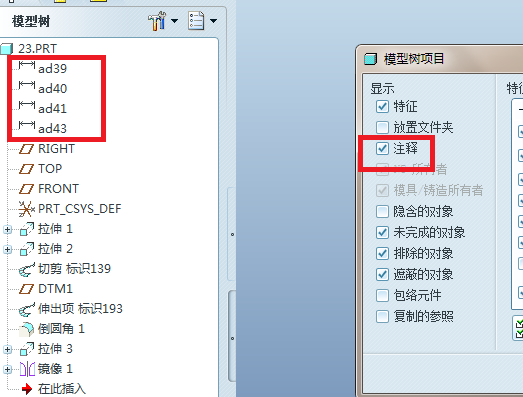

1.若模型树左侧没有出现如下图所示的尺寸,点击【树过滤器】,将【注释】选项进行勾选,如图。

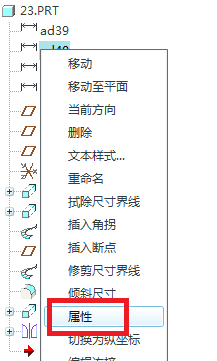

2.我们先将ad39和ad41两个尺寸进行对齐,在模型树中选择ad41鼠标右击选择【属性】,出现尺寸属性窗口,如图。

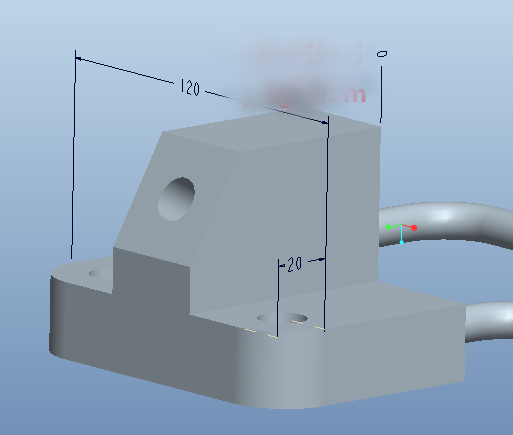

3.点击【移动】,再选择要让高度和其一样的尺寸的端点,点击左键,然后点击尺寸属性窗口中的【移动文本】用来将尺寸的内容移到合适的位置。

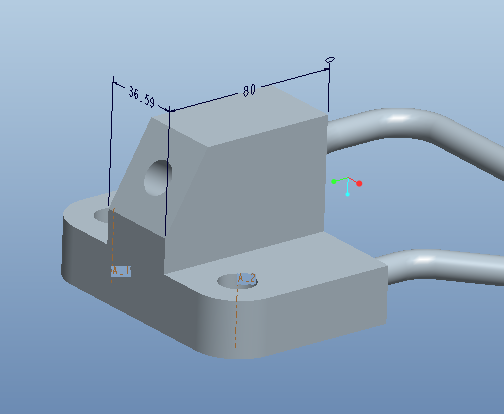

4.将ad40和ad43进行对齐。

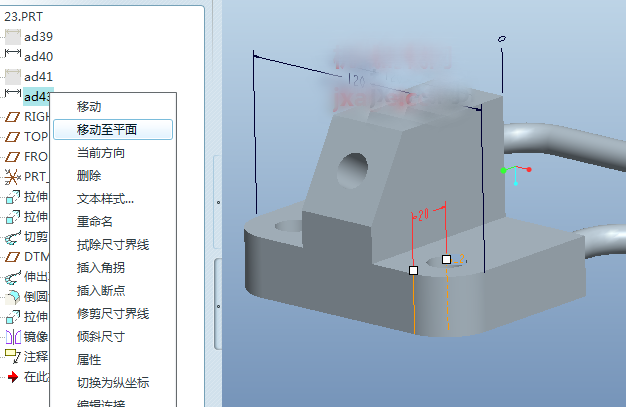

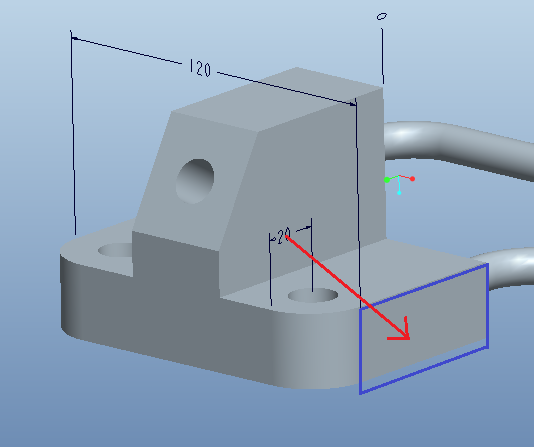

1)首先将ad43移动到正对我们的平面上再与ad40对齐。如图。选择ad43鼠标右击选择【移动自平面】,选择下图蓝色框出的平面即可。

2)在模型树中选择ad43鼠标右击选择【属性】,按照3进行对齐。

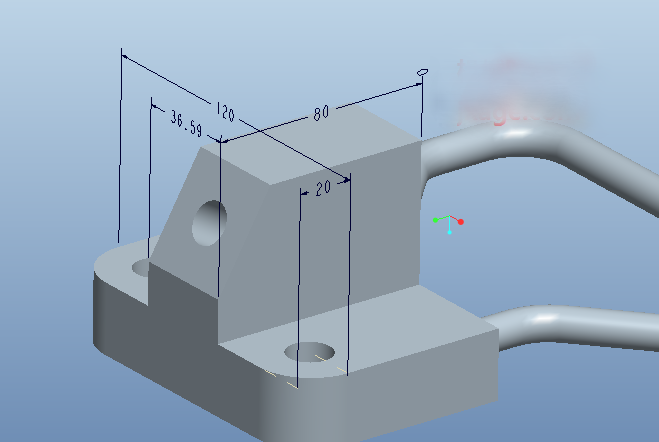

5.点击尺寸属性窗口中的确定,完成。
