Proe5.0钣金图文教程,教你钣金薄壁合并的方法

Proe5.0是机械设计师们常用的软件,也是我们结构设计师比较常用的结构设计软件,在钣金设计中,它的功能特点优势也是非常明显的,ProE钣金设计过程需要设计师使用到proe内的工具和命令,品索建议大家从基础操作开始学起,打牢相关操作基础,只有这样在后期钣金设计制作的过程中才不会犯迷糊,才能够更快的进行钣金设计制造。

下面分享的是proe钣金薄壁合并的方法,比较简单基础,关键是选取正确以及合并操作的使用,大家可以自行参照图文教程步骤操作。

第一步:创建钣金素材

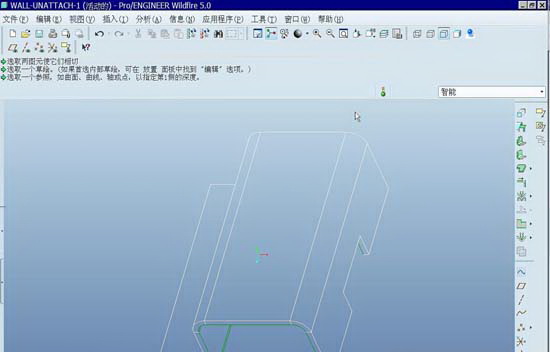

创建三个分离钣金薄壁,如图


第二步:点击工具图标

单击【合并壁】图标,如图


第三步:选取合并操作

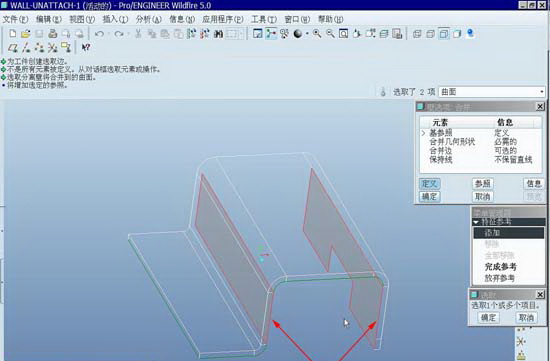

选取合并基础参照面,按住ctrl选取两个,如图


第四步:合并操作

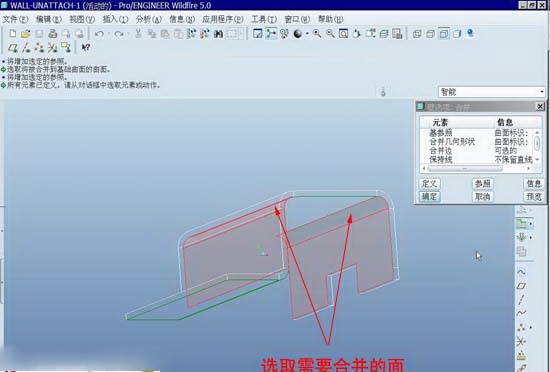

选取需要合并的两个面,按住ctrl键选取,如图
