Nurbs曲线应用技巧案例教程之犀牛眼镜建模图文教程

犀牛软件是一款非常强大的三维建模制作软件，应用犀牛软件我们可以制作各种各样的产品，前面我们分享过不少犀牛软件的建模教程，有简单的产品建模也有复杂的曲面建模，行业也包括生活用品和建筑，下面品索教育再给大家带来一篇犀牛眼镜建模图文教程，这里应用了Nurbs曲线，作为产品设计师，这个Nurbs曲线可是需要掌握好哦，如果你想要建好模型的话。

犀牛眼镜建模图文教程我们运用了犀牛软件中的基础Nurbs曲线，大家在图文教程的学习中要学会和理解Nurbs曲线应用技巧。Control Points绘制曲线的能力及用Control Points绘制曲线后利用其上的控制点来重新建造曲线，如能掌握此小技巧并能旁敲类推，在以后的建模中将会起到很大的作用，因为毕竟犀牛建模靠的就是Nurbs曲线，只要曲线搞定了，那么生成面就不是什么问题了。

1.执行Curve>>Free_Form>>Control Points,在Front视图中绘制如图1所示的一条曲线，曲线的绘制也可在命令行中输入如下数据得到

　　0，5.273

　　2.897，5.777

　　5.461，8.284

　　9.190，10.791

　　14.784，12.774

　　20.203，13.182

　　26.146，12.541

　　32.439，11.2

　　37.567，9.742

　　39.315，9.042

　　40.539，8.401

　　Enter确定完成曲线绘制（建议曲线的绘制是通过自己对控制点的调整而得到的，这样可以训练自己对控制曲线的一些感觉）。

图1

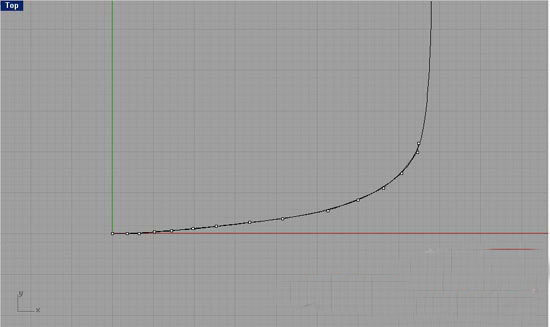

2.进入Top视图，把刚才绘制的曲线调整成如图2所示的样子，使之有一定的弧度,进入Right视图调整各可控点如图3所示，尽量保证各点间的曲线光华。

图2

图3

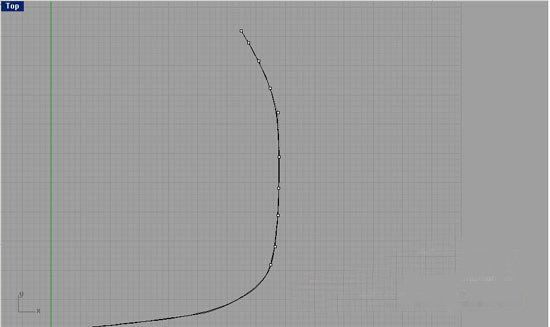

3.进入Top视图，打开Osnap>>End端点捕捉，打开Planar平面绘图模式（使用该模式可将任一图形绘制在同一平面上），再次使用Cotrol Points,捕捉刚才绘制曲线的一个端点作为曲线的开始端点（如图4所示），绘制如图5所示的一条曲线。

图4

图5

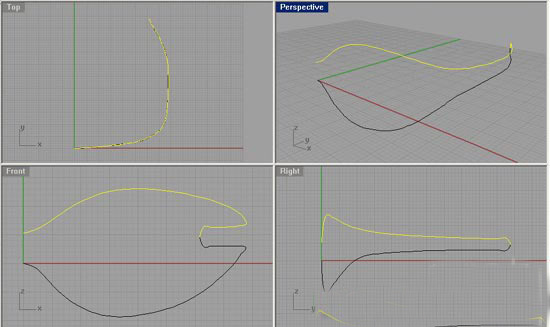

4.进入Right视图，把刚才绘制的两条曲线的控制点都显示出来，调整各可控点的位置如图6所示，现在曲线在各视图中的位置应该如图7所示。

图6

图7
5.再次利用Cotrol Point绘制曲线，把End捕捉关闭，打开Osnap>>Point编辑点和控制点的捕捉，在P视图中依次连接两条曲线的控制点，完成曲线的绘制，最后删除前面完成的两条曲线，留下最长的这一条（如图8所示）。

利用这种方法我们把两条曲线合二为一，我把它叫做曲线的重建，这样可以保持各可控点间曲线的连贯圆滑。

图8

6.利用Control Points绘制如图9所示的一条直线，曲线的绘制也可在命令行中输入如下数据得到

　　0,0

　　1.785,-0.337

　　3.221,-1.694

　　5.056,-3.929

　　7.210,-6.005

　　9.734,-7.832

　　12.714,-8.958

　　16.702,-9.517

　　20.930,-9.198

　　26.354,-7.601

　　30.278,-5.721

　　33.853,-3.450

　　36.573,-1.381

　　39.038,0.860

　　39.915,2.377

　　Enter确定完成曲线绘制。

图9

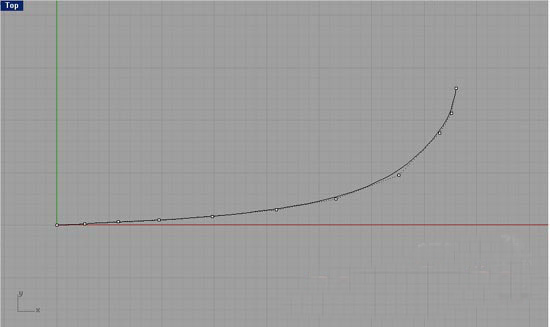

7.进入Top视图，调整各控制点的位置如图10所示，几乎与上面的那条曲线重合，进入Right视图，调整各控制点如图11所示，尽量保证个点间曲线光滑。

图10

图11
8.进入Top视图，利用Control Points捕捉如图12所示的端点为起点绘制如图13所示的曲线，注意Planar的打开，尽量保证与上面的曲线重合。

图12

图13

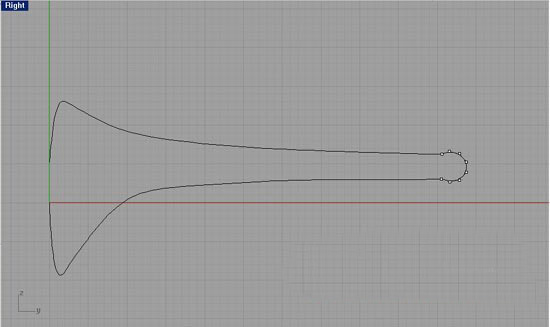

9.进入Right视图，打开曲线的可控点显示，调整如图14所示的样子。

图14
10.打开Point捕捉，利用Control Points依次将后面两条曲线上的控制点连接起来，重建曲线（最终如图15）。

图15
11.捕捉上下两条曲线的末端，绘制如图16所示的曲线，取消控制点的显示，作出如图17的一条直线，直线的位置大概是在刚才绘制曲线的二分之一位置。

图16

图17

图18
13.再重新使用一次重建曲线的方法，连接视图中所有曲线的所有可控点，使之成为如图19所示的两条曲线。进入Front视图绘制如图20所示的一条封闭曲线（完成后隐藏）。

到此步结束，眼镜的轮廓曲线我们就做好了，下面我们来制作眼镜的截面曲线。

图19

图20

图21
14.打开Osnap>>Near和Ortho,执行Curve>>Line>>Single Line,绘制如图21所示的几条垂直于X轴的直线。

图22
　15.执行Curve>>Ellipse>>Diameter,打开End捕捉，在Right视图中捕捉上下两条曲线的开始点绘制如图22所示的一个椭圆，进入Front视图，捕捉上一步绘制的三条直线的端点绘制如图23所示的三个椭圆，执行Curve>>Point Object>>Single Point,捕捉图24所示的端点作一个点。

图23

图24

图25

16.执行Surface>>Sweep 2 Rails,命令提示Select rail curves,选择最长的那两条曲线，命令提示Select cross section curves,把上一步中的椭圆全部选择，命令提示Select cross section curves.Press Enter when done,右键确定，弹出Sweep 2 Rails options对话框，单击OK完成操作,最终如图25所示。到此步结束眼镜的轮廓面就做好了。

图26
17.进入Top视图，利用Cotrol Points绘制如图26所示的曲线.

图27
18.执行Surface>>Extrude>>Straight,命令提示Select cureve or surface to extrude,选择上一步绘制的曲线，命令提示Select cureve or surface to extrude.Press Enter when done,右键确定，命令提示Extrusion distance,键入B,回车确定，将直线拉伸成平面如图27所示。

图28
19.将第13步中绘制的封闭曲线显示出来，利用Straight将曲线拉伸成面如图28所示（镜片曲面）。

图29
20.执行Edit>>Trim,选择上一步拉伸成的面，将眼镜轮廓曲面的内部剪切掉，用同样的方法将镜片曲面的外部剪切掉，最后将19步的曲面删除（如图29所示）。

21.执行Transform>>Scale>>Scale 3-D,选择剪切好的镜片曲面，向内缩小如图30所示。

图30
22.执行Surface>>Offset Surface,选择镜片曲面,在Top视图中向上偏移0.7个单位。

23.执行Surface>>Loft,命令提示Select curve to loft,选择如图31所示的边，命令提示Select curve to loft.Press Enter when done,选择如图32所示的边,右键确定,命令提示Adjust curve seams,右键确定弹出对话框，单击OK即可(如图33所示)，用同样的方法，在镜片的背面也形成一个loft面（如图34和图35所示）。

图31

图32

图33

图34

图35
24.利用JOIN命令将，镜框曲面和上一步中的两个loft曲面结合在一起，执行Solid>>Fillet Edge,命令提示Select edges to fillet,键入0.7,回车确定，选择镜框曲面和loft面结合的边缘（如图36所示），回车确定，用同样的方法选择背面的结合边缘，在两个面见倒一个圆角如图37所示

图36

图37
25.进入Top视图，将做好的眼镜右半部分镜像复制到左边（最终效果如图38所示）。

图38

怎么样，这款眼镜的建模你学会了么？对于Nurbs曲线应用技巧你掌握了多少呢？不妨按照图文教程步骤一步步试试吧，看看自己会了么？
