CAD图层怎么使用，CAD图层使用技巧有哪些

在CAD中，图层可以提高制图时候的速度以及美观性。它作为一个管理的工具，可以帮助大家有效地去管理复杂的各种图形数据，将复杂的图形通过设置来有序组织。那么，CAD图层怎么使用？CAD图层使用技巧又有哪些？下面小编会一一向您道来。

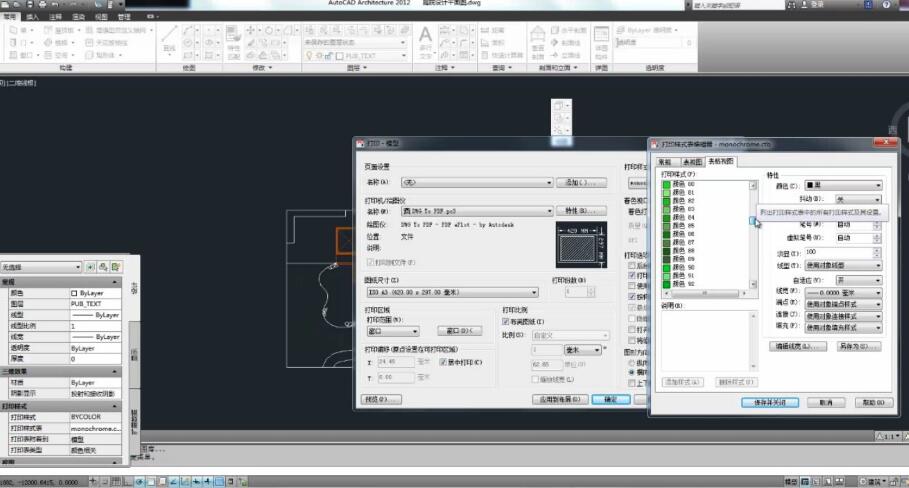

CAD图层怎么使用，CAD图层使用技巧

一、 合理设置图层 　　

建筑、机械等各类的专业软件预界说了许多图层,在制作图形时主动将图形放置到相应的图层上,一些规划单位为了内部管理或协同规划拟定了一致的图层界说并供给了规范的模板文件,因而许多规划人员不用自己设置图层。如果没有上述条件,有些规划人员没有设置图层的习惯,会将一切图层都制作在默许的0层上;即便有上述条件,由于对图层不行了解,有时会将图形放在过错的图层上,导致图形显现或打印作用不正确。 　　

二、 设置当时图层 　　

绘图时CAD将在当时图层中创立新目标,当未运用专业软件功用而只运用CAD渠道制作图形时,请查看图层东西栏中显现当时Tulaoshi.com图层设置是否正确。需求留意的是,当挑选了某个目标时,图层东西栏显现的是此目标所在的图层,此图层纷歧定是当时层。图层东西栏显现的图层会随挑选目标改动,如果没有从头设置当时层是不会变的。

设置当时图层常用办法有下面两种: 　　

1、在图层东西栏的下拉列表中挑选图层名。当图层比较少且对图层界说比较清楚时适用这种办法。 　　

2、挑选一个图形后单击将当时目标图层设置为当时 按钮,或单击此按钮后再挑选一个图形,挑选的是与将制作图形处于同一图层的目标。适用于图层比较多,对图层名不是很清楚但图形分类比较清晰的图纸。 　　 　　

三、 图层的开关、冻住和确定 　　

经过设置图层的可见性可以简化图形,进步操作和显现功率;经过确定图层,可以避免一些图形被意外修正。 　　

从现象上看,开关和冻住的作用相似,都可以控制图形的可见性。实际上两者对显现数据的处理是纷歧样的,这些我们都不用关怀,只需了解两者的用处就可以了。 　　

与开关不同的是,冻住是与视口相关联的,有一切视口冻住当时视口冻住和新视口冻住。一切视口冻住的作用和开关差不多,当时视口冻住和新视口冻住只有进入布局空间才会被激活,也就是说这两个功用只使用于布局空间的视口。经过在不同视口中冻住不同的图层,可以在不同布局或不同视口内显现不同的图形,这是图层开关无法实现的。 　　

四、 Defpoints图层 　　

为什么要独自讲一下这个图层呢?是由于这个图层和0层一样,是由CAD渠道主动生成的一个图层,并且有比较特别的特性,许多规划人员由于图形放置到这个图层上产生了许多费事。 　　

只需创立过标示,AutoCAD、CAD等都会主动创立Defpoints图层,此图层用于放置标示的界说点。什么是标示的界说点?实际上就是标示上的几个关键点,用于界说和调整标示,在目标捕捉时翻开节点选项时,捕捉到的标示的节点就是界说点。 　　

Defpoints的特别性并不在于它是CAD主动创立的,而是在于此图层默许被设置为不打印,并且在图层管理器中无法改动这个设置,这一点在AutoCAD或都是一样的。如果将图形不小心放到这个图层上,打印时这些图形肯定会消失。如果仅仅简略将某些独立的图形放置到此图层上,直接挑选这些图形后在挑选一个新图层,把他们移动到其他图层就可以了。我曾见到规划人员的一张图里大部分的图形都放到了Defpoints图层上,并且这些图形又被作成了图块乃至多重嵌套块,打印时图面大部分是空白的,自己很茫然,最终知道原因调回来费了不少劲。 　　

五、 图层过滤器 　　

当图层比较多时,使用图层过滤器可以在图层管理器中显现满意条件的图层,缩短查找和修正图层设置的时刻。 　　

六、 图层工具　　

除了图层管理器和图层东西栏外,CAD还供给了一系列图层工具,可以更便利对图层进行开关、冻住、确定和兼并等操作。比较常用的有图层隔离和层漫游。 　　

图层隔离功用可以经过挑选图形来封闭选定目标以外的其他图层,然后可以十分快速地简化图形显现,这样的操作方法比到图层管理器中去设置更直观、更便利,并且可以经过框选多个目标一起保存几个图层翻开而封闭其他图层。 　　

层漫游可以交互方法设置图层的开关,图形的显现会跟着挑选的图层而改动。使用此东西可以阅读各图层上的图形,也可以在图层列表中可挑选一个或多个需求显现的图层。

以上便是关于CAD图层怎么使用和CAD图层使用技巧的介绍。总之，我们在使用CAD的时候，图层是必不可少的步骤之一，只要合理地使用CAD图层，可以让你的CAD制图速度加快很多，而且还能够让你的图层变得更加规范和漂亮，是CAD出图时候不可或缺的技巧之一。
