proe建模教程，四叶草曲面建模案例教程

proe建模要有构架思想，与犀牛产品建模不同，工业设计上主要用于结构上的建模，proe建模要安装产品的BOM来建模，组装的层次分明，单个的模型也是这样，下面品索教育分享一篇proe建模教程，关于曲面的简单建模图文教程，总共十一个步骤，建模实例对象为我们大家熟知的四叶草，来看看是怎么实现这样的曲面模型的建立的。

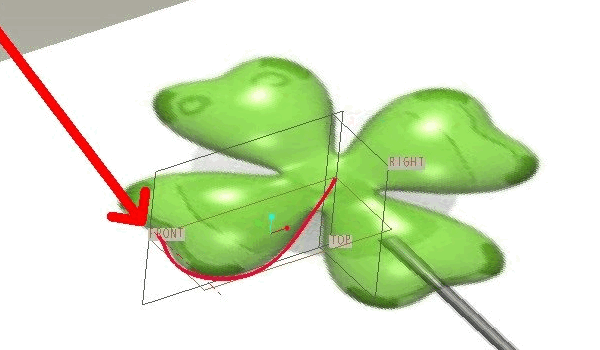

第一步：插入图片跟踪草绘外型

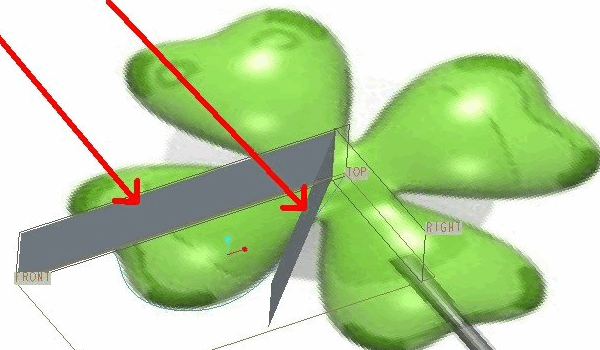

第二步：拉伸一平面，做基准，做好四分之一后可以用这面镜像

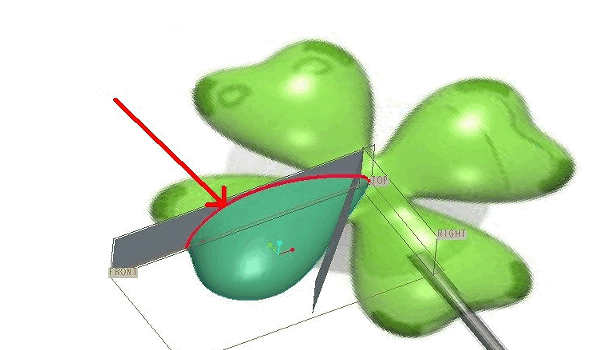

第三步：自由建曲线，混合面

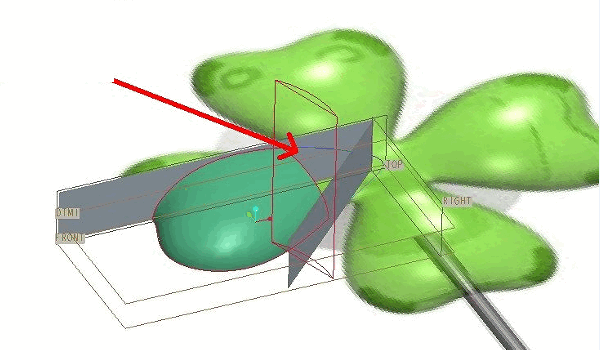

第四步：剪面

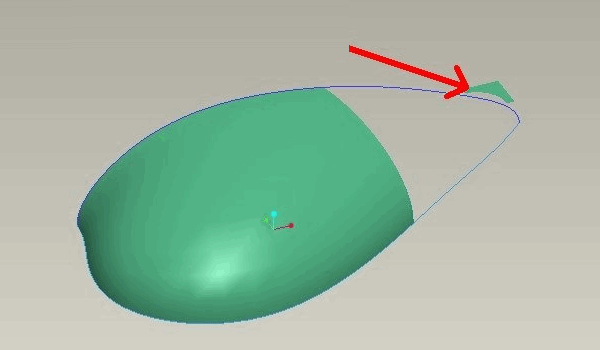

第五步：平移平面，在平面上建一填充面，外型如图

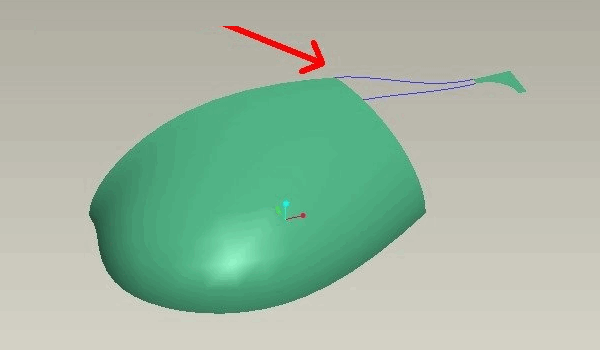

第六步：建两曲线，相接填充面

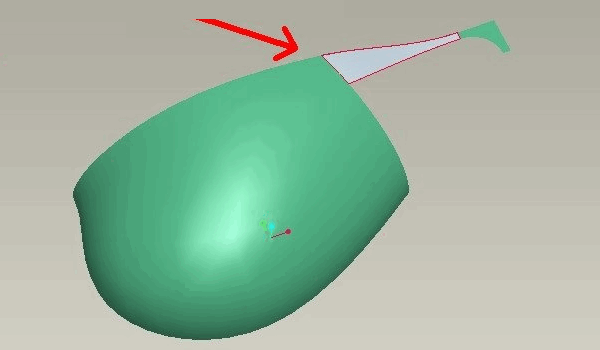

第七步：补面，注意边界条件

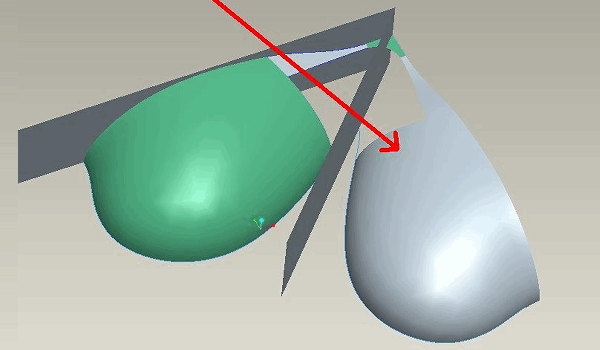

第八步：曲面合并后，再以之前的45度角的平镜像，使得两边对称

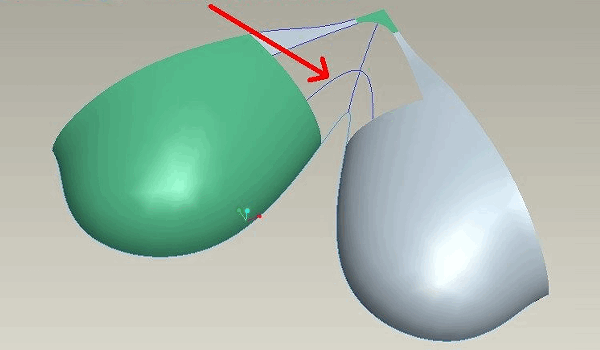

第九步：造型里架曲线，如果中间没有线，曲面的质量会很差

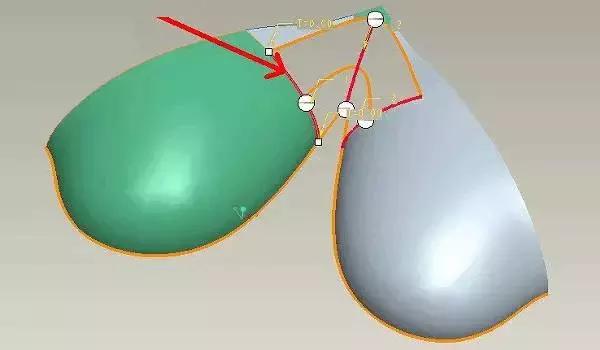

第十步：混合最后的这个大面

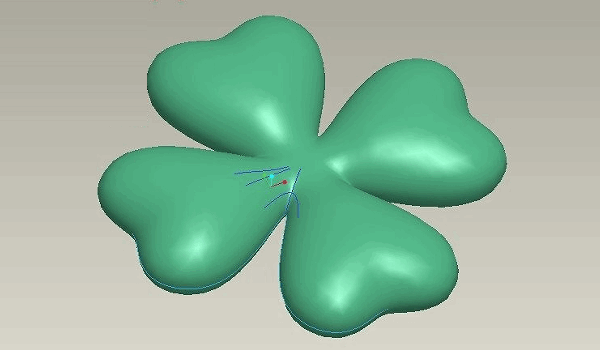

第十一步：镜像合并
