IMD、IML、IMF、IMR是什么意思?它们的区别与联系有什么?

2018-12-21  38248 分类:设计资讯

IMD、IML、IMF、IMR是什么意思?它们的区别与联系有什么?

毫无疑问,设计是一门艺术,也是一门学问,它涵盖了不少学科呢,关于材料和工艺这一块内容就足够设计师们不间断地去学习和思考了。所以说选择了设计师这样一个职业,尤其是工业设计师,你注定是与学习是离不开的!下面品索教育为大家带来科普贴,为大家探究塑料材料的工艺专业术语,IMD、IML、IMF、IMR是什么意思,还有它们的区别与联系有什么,你是不是也傻傻的分不清这几个专业术语呢?

IMD、IML、IMF、IMR这四个专业术语是简称,虽然咋一看区别不大,不过这里面的学问以及关系和区别的确是值得我们好好去探究一番呢?头脑清醒冷静一下,下面就随品索教育一起来探究吧!

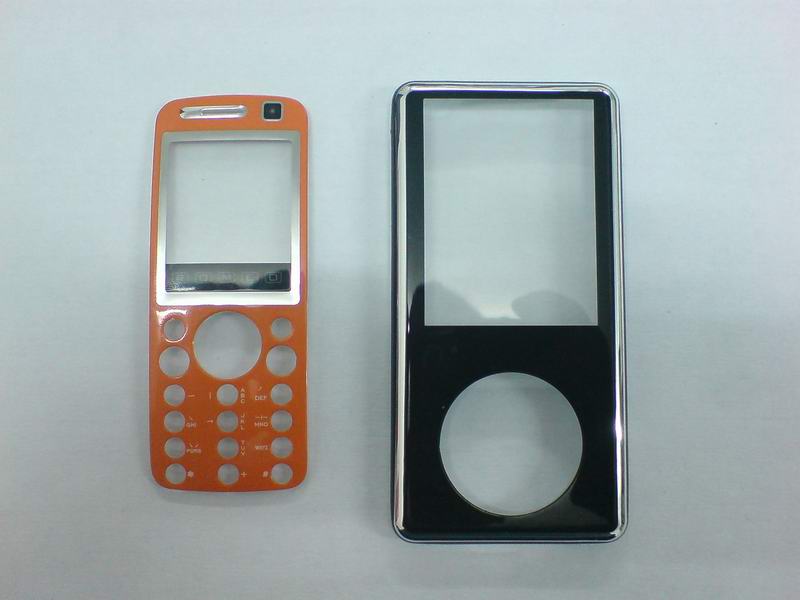

什么是TMD?

模内装饰技术(IMD)

装饰技术(In-Mold Decoration-IMD):将已印刷好图案的膜片放入金属模具内,将成形用的树脂注入金属模内与膜片接合,使印刷有图案的膜片与树脂形成一体而固化成成品的一种成形方法。


什么是IML?

模内镶件注塑(In Molding Label):(印刷胶片-〉热压胶片成型-〉剪裁胶片外形-〉胶片放入注塑模内注射成型) 。


什么是TMF?

模内镶件注塑(In Molding Film):(印刷胶片-〉热压胶片成型-〉剪裁胶片外形-〉胶片放入注塑模内注射成型) 。


什么是IMR?

模内转印(In Molding Roller):(PET FILM-〉印离型剂-〉印刷油墨-〉印接着剂-〉内塑料射出-〉油墨与塑接着-〉开模后胶料会自动从油墨离型)。


应用: 手机外壳、洗衣机控制面板、冰箱控制面板、空调控制面板、汽车仪表盘、电饭煲控制面板多种领域的面板、标志、化妆品盒、礼品盒、装饰盒、玩具、塑料制品等外观件上。


IMD、IML、IMF、IMR有什么样的区别,区别在哪里?它们之间有什么样的联系?

在概念上有必要说明:

IMD包含IML,IMF,IMR

IML:IN MOLDING LABEL﹝印刷胶料与塑结合﹞

IMF:IN MOLDING FILM﹝与IML相同﹞

IMR:IN MOLDING ROLLER﹝重点在于胶料上的离型层。PET FILM→印离型剂→印刷油墨→印接着剂→ 内塑料射出→油墨与塑接着→开模后胶料会自动从油墨离型。日本称热转写。这机器是用ROLL TO ROLL方式,而对位用CCD计算机操作 。


IMD包含IML(无拉伸、曲面小)、IMF(高拉伸产品、3D)、IMR(表面薄膜去掉,只留下油墨在表面)。

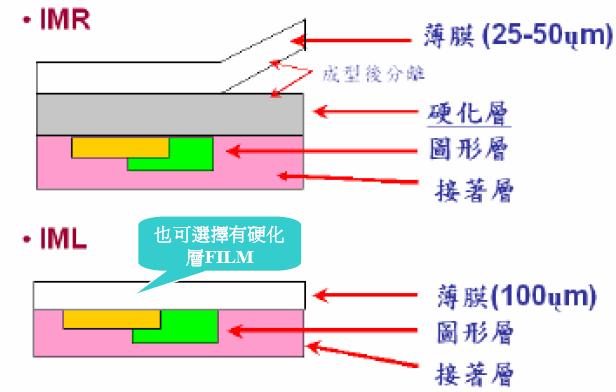

目前业内把IML和IMF统称IML,目前国内一些人士把IMR称之为IMD,把IML独立于IMD之外。最根本的区别在于IML和IMR在lens表面的不同,IML表面有PET或PC片材,而IMR表面只有油墨。IML、IMR,这两种工艺的最大区别就是产品表面是否有一层透明的保护薄膜。

IML与IMR区别:IML表面有PET或PC片材,而IMR表面只有油墨。

IML与IMR的特点是不一样的。

IML特点:

表面是0.18mm透明胶片,中间是印刷图案层,背面是塑胶层,由于油墨夹在中间,可使产品防止表面被刮花和耐磨擦,并可长期保持颜色的鲜明不易退色,颜色任意更改,图案随意变更。



IMR特点:

将图案印刷在薄膜上,通过送膜机将膜片与塑模型腔贴合进行注塑,注塑后有图案的油墨层与薄膜分离,油墨层留在塑件上而得到表面有装饰图案的塑件,在最终的产品表面是没有一层透明的保护膜,膜片只是生产过程中的一个载体。但IMR的优势在于生产时的自动化程度高和大批量生产的成本较低。

IMR的缺点:

印刷图案层在产品的表面上,厚度只有几个微米,产品使用一段时间后很容易会将印刷图案层磨损掉,也易褪色,造成表面很不美观。另外新品开发周期长、开发费用高,图案颜色无法实现小批量灵活变化也是IMR工艺无法克服的弱点。

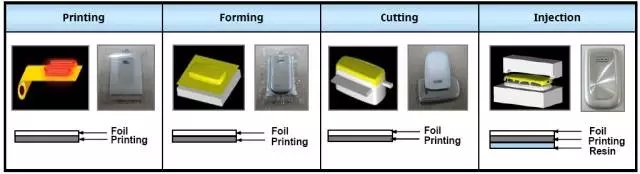

IML工艺流程:


其工艺非常显著的特点是:表面是一层硬化的透明薄膜,中间是印刷图案层,背面是塑胶层,由于油墨夹在中间,可使产品防止表面被刮花和耐磨擦,并可长期保持颜色的鲜明不易退色。

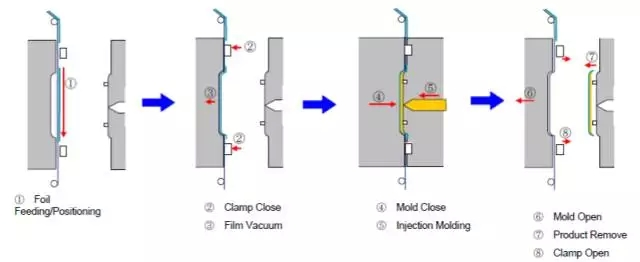

IMR工艺流程:

此工艺是将图案印刷在薄膜上,通过送膜机将膜片与塑模型腔贴合进行注塑,注塑后有图案的油墨层与薄膜分离,油墨层留在塑件上而得到表面有装饰图案的塑件,在最终的产品表面是没有一层透明的保护膜,膜片只是生产过程中的一个载体。


技术特点:

1、精美的装饰图文、标识内藏,不受摩擦或化学腐蚀而消失;

2、图文、标识及颜色设计可随时改变,而无需更换模具;

3、三维立体形状产品的,印刷精度准确,误差±0.05mm;

4、能提供图文、标识背透光性及高透光性的视窗效果;

5、功能按键凸泡均匀、手感好,寿命可达100万次以上;

6、三维变化,可增加设计者对产品设计的自由度;

7、复合成型加工达到无缝效果。


以上就是品索教育为大家分享的IMD、IML、IMF、IMR是什么意思以及它们之间的区别与联系,这几个专业术语非常相似,同时想要理顺它们之间的联系和区别确实是需要花费不少心思呢,建议大家收藏保存下来,以备不时之需,同时品索需要告诉大家的是常用的材料工艺知识是需要大家主动接触和学习的哦,不然等碰到相关的材料和工艺的时候一脸懵逼,一头雾水就不好办了哦!
