泰森多边形建模方法,犀牛手表产品建模教程

2018-02-07  10066 分类:设计资讯

泰森多边形建模方法,犀牛手表产品建模教程

作为产品设计师,你一定无法否认犀牛功能的强大性,不过对于初学者来说,可能还不怎么熟悉犀牛的扩展功能,也就是犀牛插件的使用及强大功能。下面品索教育为大家介绍一款手表的建模教程,与其他手表不同的是它的手表带是泰森多边形,这样的形状的建模方法你知道么?这里品索教育分享的泰森多边形建模方法应用了两款犀牛插件,相信大家会通过这篇图文教程收获更多。


相关资料:

泰森多边形又叫冯洛诺伊图(Voronoi diagram),得名于Georgy Voronoi,是由一组由连接两邻点线段的垂直平分线组成的连续多边形组成。

相关软件:

Rhinoceros简单、小巧的几大方面给不少用户取得了不错的成绩,对待配置要求也十分的低,软件虽然小巧但包含了所有的NURBS建模功能,用它建模感觉非常流畅,所以大家经常用它来建模,然后导出高精度模型给其他三维软件使用。

相关插件:

Grasshopper(简称GH)是一款在Rhino环境下运行的采用程序算法生成模型的插件,是目前设计类专业参数化设计方向的入门软件。与传统建模工具相比,GH的最大的特点是可以向计算机下达更加高级复杂的逻辑建模指令,使计算机根据拟定的算法自动生成模型结果。通过编写建模逻辑算法,机械性的重复操作可被计算机的循环运算取代;同时设计师可以向设计模型植入更加丰富的生成逻辑。无论在建模速度还是在水平上照传统工作模式相比,都有较大幅度的提升。

T-splines, 作为NURBS细分形式补充的新建模方式, 是由T-Splines公司领导开发的一种全新建模技术,它结合了Nurbs和细分表面建模技术的特点,虽然和Nurbs很相似,不过它极大地减少了模型表面上的控制点数目,可以进行局部细分和合并两个Nurbs面片等操作·使你的建模操作速度和渲染速度都得到提升。


第一步:打开Rhinoceros界面


第二步:画正圆

在Front视图画一个正圆,多大自已把握。

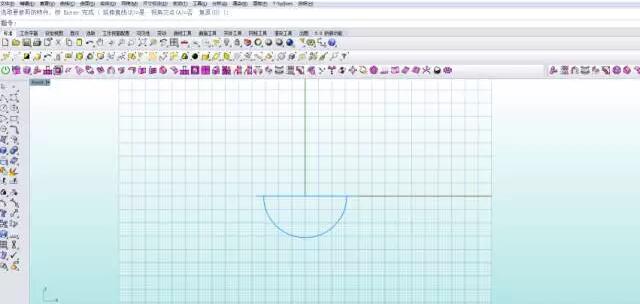

第三步:修剪操作

直线命令,从圆的中心绘制一条直线,修剪掉另一半。


第四步:镜像操作

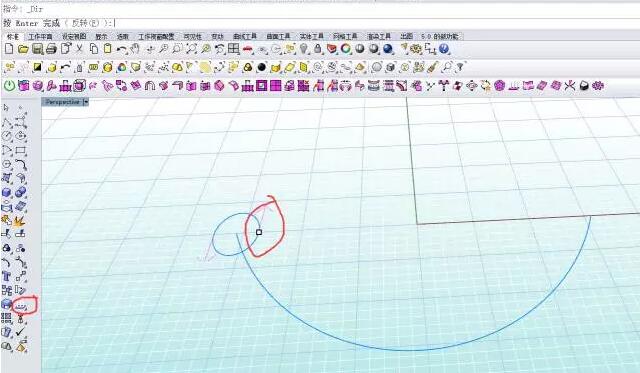

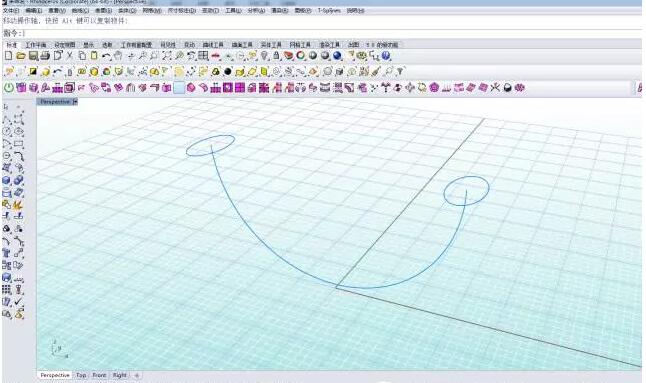

在圆的边上画一个椭圆,分析分向。会出现一个四分点,一定要朝圆的内部分向,另一边镜像相同椭圆。

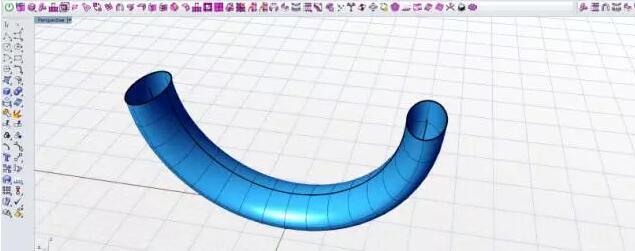

第五步:双轨扫掠


第六步:分隔操作

右击分割,点输入栏的结构线(I)切换方向(T)。

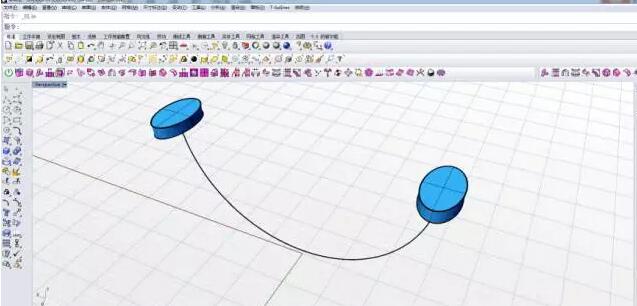

第七步:加盖操作

给切掉的两边加盖。


第八步:建立UV曲线

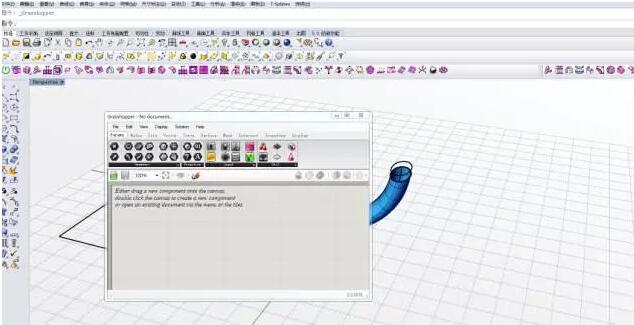

第九步:使用grasshopper插件

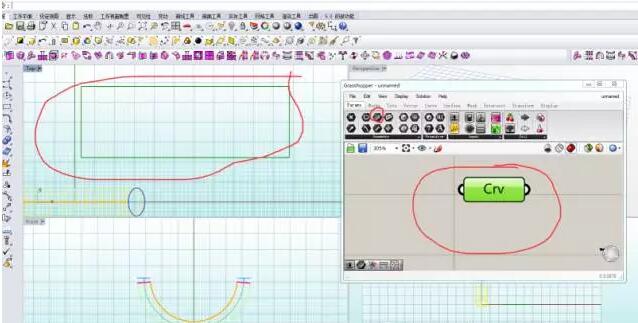

第十步:Params,选中Curve,按住鼠标向下拖动

右击Crv会弹出菜单栏,选择Set Multiple Curve.再选择UV曲线,右击确认。

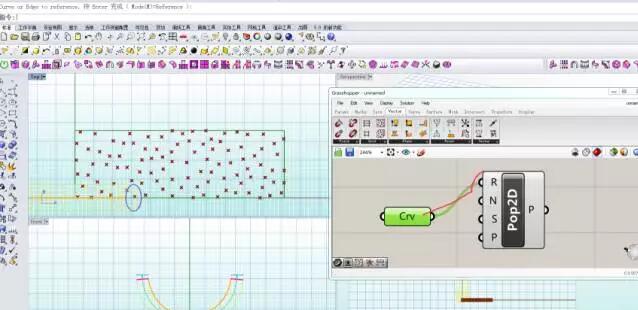

第十一步:选择Vector、拖动Populate 2D,按鼠标拖动连接需要的位置。

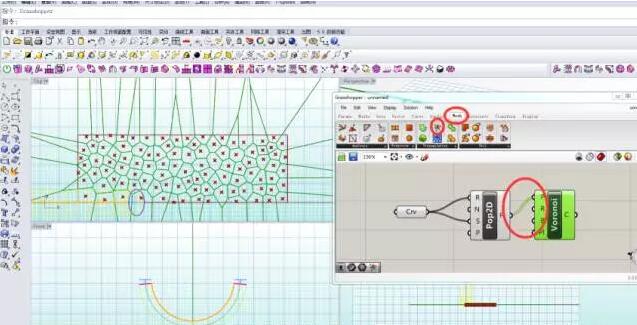

第十二步:选择Mesh,拖动Voronoi


第十三步:右击组合

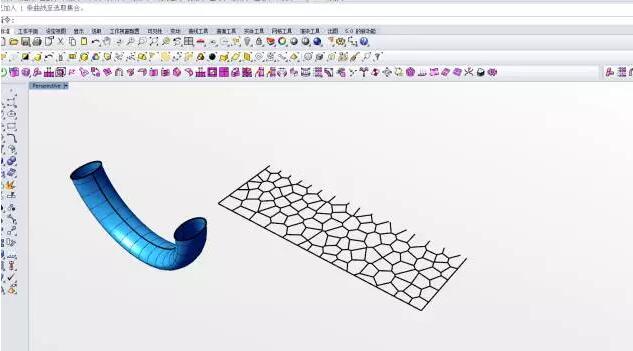

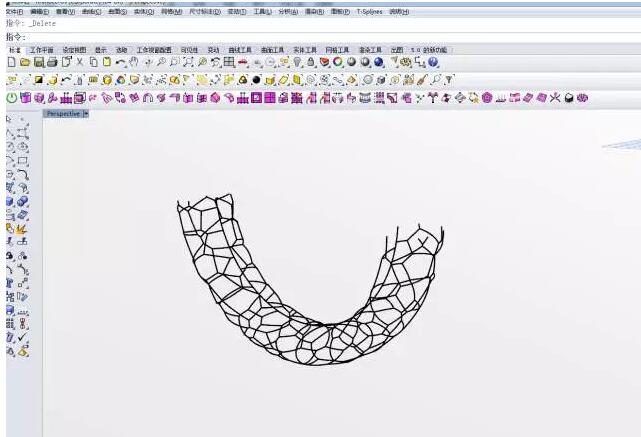

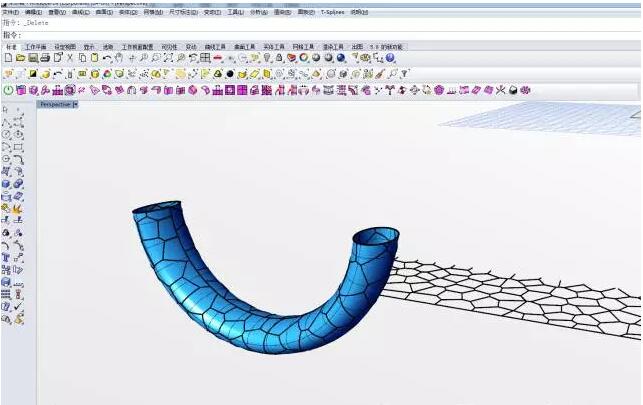

第十四步:删除多余的线

炸开,删除不要的线,沉着曲面流动。




第十五步:使用插件TSplines

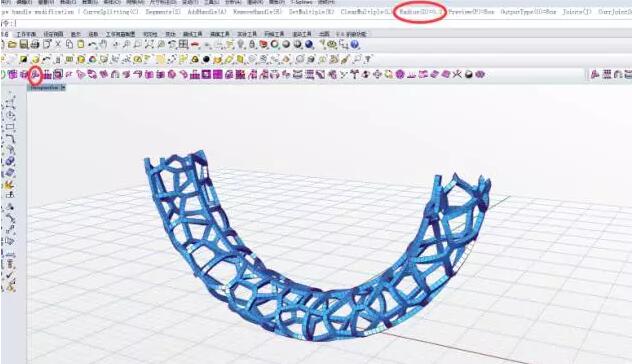

开始用插件TSplines,选择Pipe框选曲线右击确认,Radius是参数值。

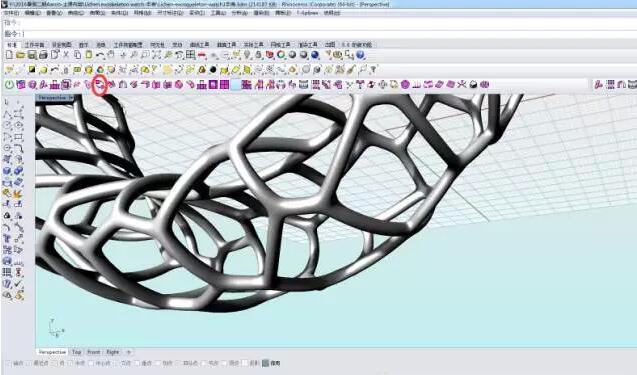

第十六步:选择Smooth togglt,方转换为圆

第十六步:选择Smooth togglt,方转换为圆1.jpg

第十六步:选择Smooth togglt,方转换为圆2.jpg

第十七步:手环就不一一讲解了,都是比较简单的做法,显示隐藏的物件。

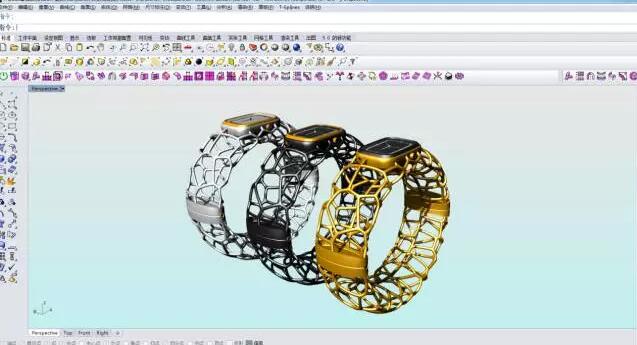

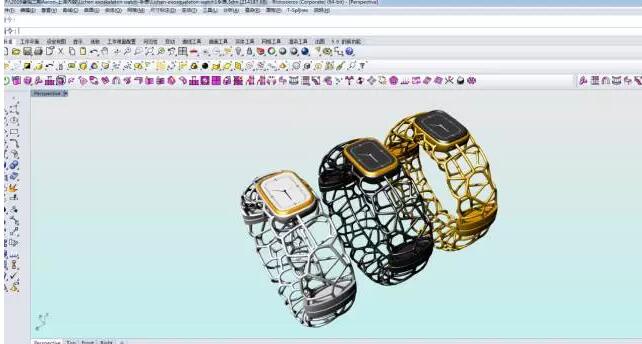

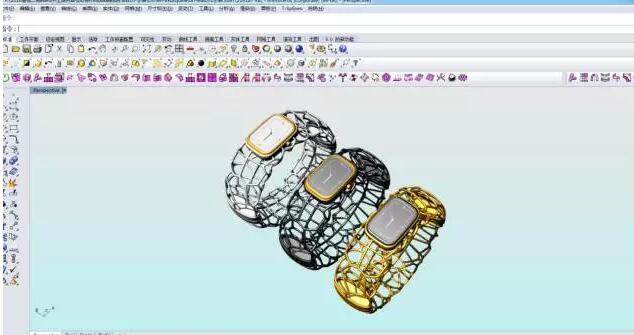

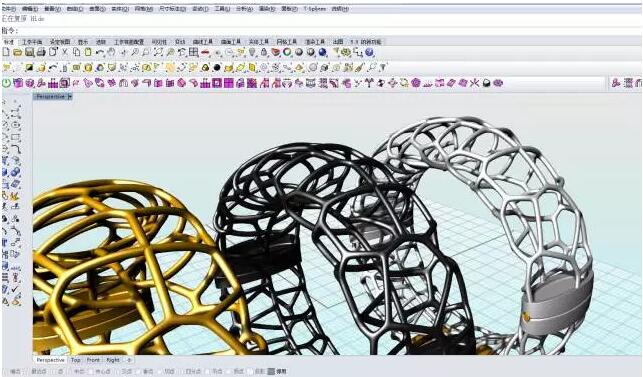

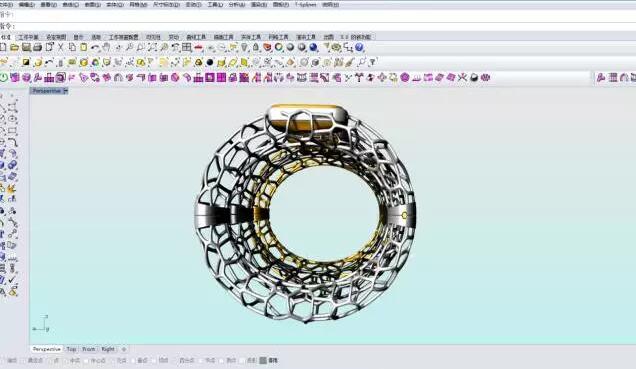

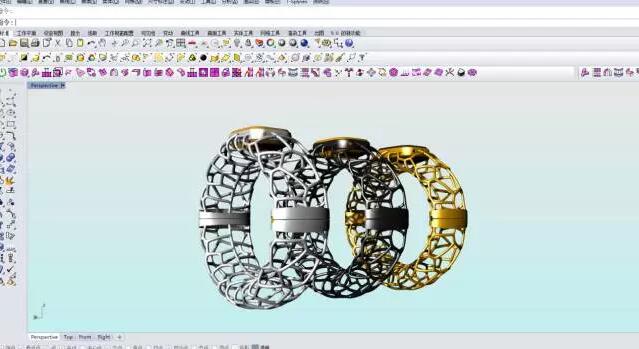

效果图展示:
