rhino中构面方法很多,单轨和双轨扫掠。rhino用法颇多,实体,曲面,曲线等多种工具都有很多应用方法,对于想要掌握犀牛建模的初学者来说,只有多练习建模实例方能掌握,品索教育不定期分享建模实战教程,相信可以帮助不少产品设计师入门学习。下面品索教育为大家分享犀牛简单分面技巧,雕花水壶建模技巧与方法,二十多个步骤,让你了解更多犀牛建模技巧。

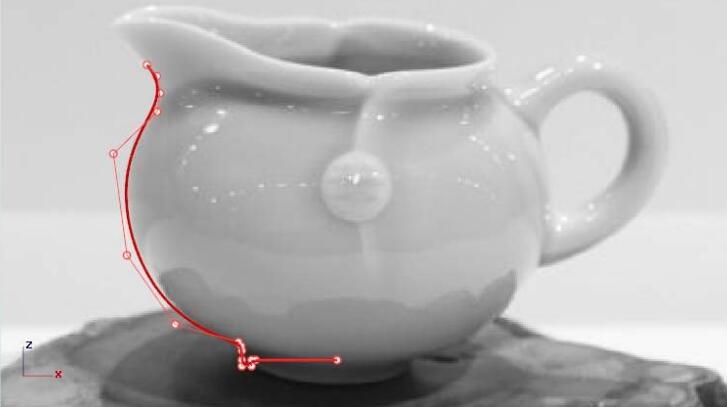

第一步:绘制截面线


第二步:旋转成形 Revolve 可塑=是


第三步:调整控制点


第四步:调整控制点排列对准背景


第五步:增加结构线 InsertKnot

第五步:增加结构线 InsertKnot.jpg

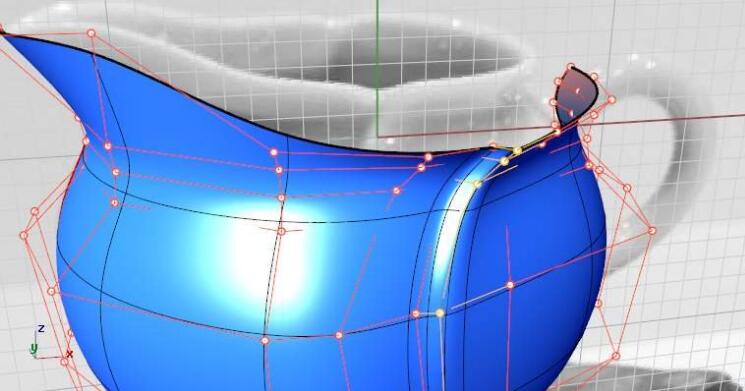

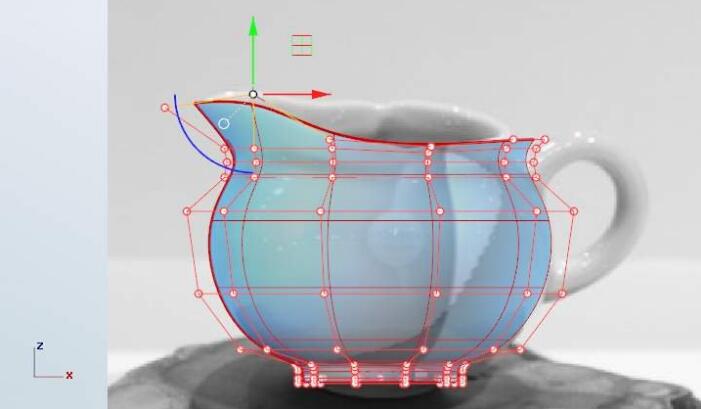

第六步:选取这部分控制点


第七步:将选中的控制点往外拉


第八步:这时候造型就产生前後断层感


第九步:偏移曲面 OffsetSrf 松弛=是

第九步:偏移曲面 OffsetSrf 松弛=是.jpg

第十步:混接曲线 BlendCrv

第十步:混接曲线 BlendCrv.jpg

第十一步:双轨扫略 Sweep2

第十一步:双轨扫略 Sweep2.jpg

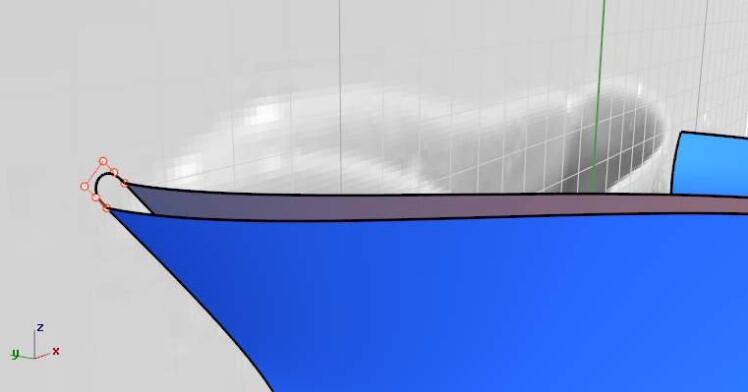

第十二步:扫略后边缘成型的样子


第十三步:将扫略后的曲面与主体合并 MergeSrf

第十三步:将扫略后的曲面与主体合并 MergeSrf.jpg

第十四步:调整控制点形成"y"的型态

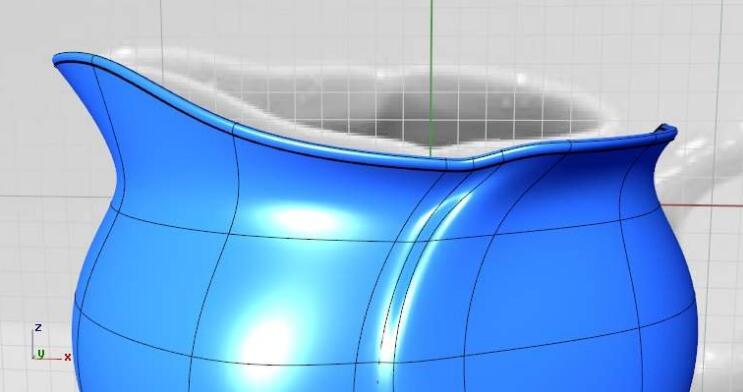

第十五步:调整控制点后的着色状态


第十六步:旋转成形 Revolve 可塑=是

第十六步:旋转成形 Revolve.jpg

第十七步:将大体修剪出圆洞 Trim

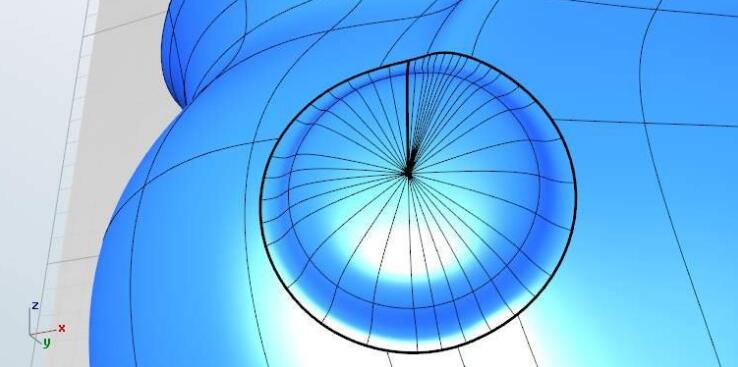

第十七步:将大体修剪出圆洞 Trim.jpg

第十八步:将旋转面衔接到修剪出的圆洞 MatchSrf 打勾精确衔接


第十九步:准备把手轮廓线


第二十步:双轨扫略 Sweep2

第二十步:双轨扫略 Sweep2.jpg

第二十一步:导角 FilletSrf

第二十一步:导角 FilletSrf.jpg

第二十二步:整体保持精简具有很高的可控性

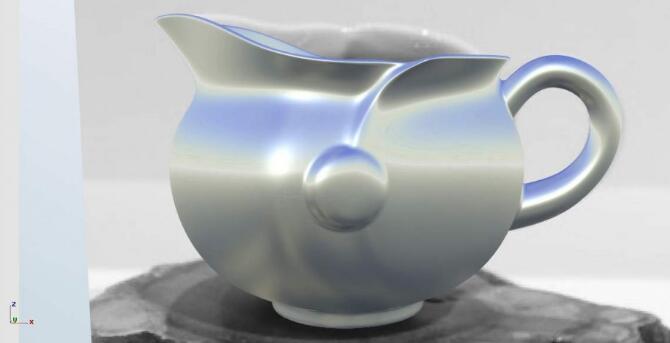

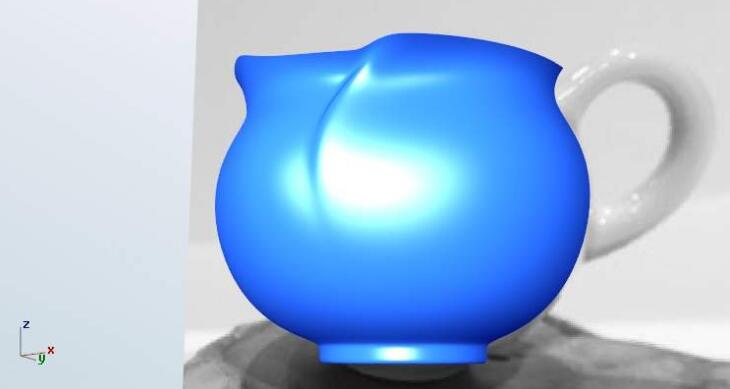

第二十三步:Sky着色模式

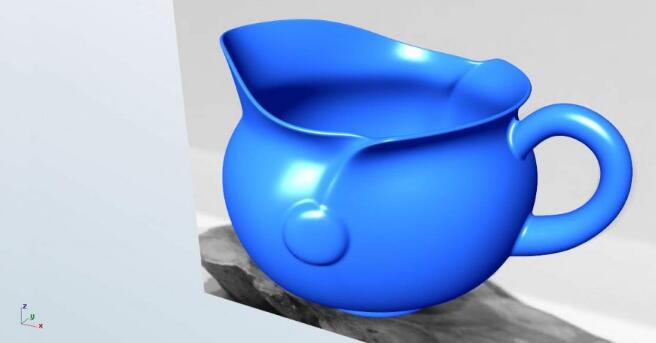

第二十四步:蓝色着色模式


关于犀牛建模,尤其是分面技巧,大家不妨多练习,多参考教程实例,到一定程度必能现其义。线画好了,就可以建曲面,工具随个人有不同,而且先不要圆角,这样减少后期出问题调整的时间。
