犀牛数码产品建模教程,投影仪建模方法图文解析

2018-02-03  10682 分类:设计资讯

犀牛数码产品建模教程,投影仪建模方法图文解析

在产品设计中,数码产品设计一直是热门品类,人们更青睐于好看,更有创意外形的数码产品,这就要求产品设计师在外观造型的设计上下更多的功夫,同时对于犀牛的建模要求更高。你知道么,本身数码产品外观就比较复杂,有不同的曲线以及更多的面,很多时候每个面都是需要单独拉出来建模生成。虽然它很难,但这不就是我们犀牛学习的目的么,下面品索教育分享犀牛数码产品建模教程,带你走进投影仪建模方法图文解析。

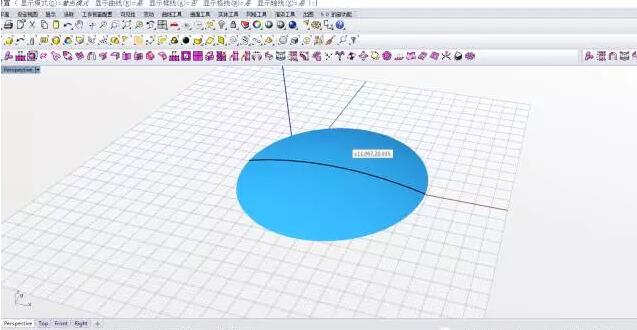

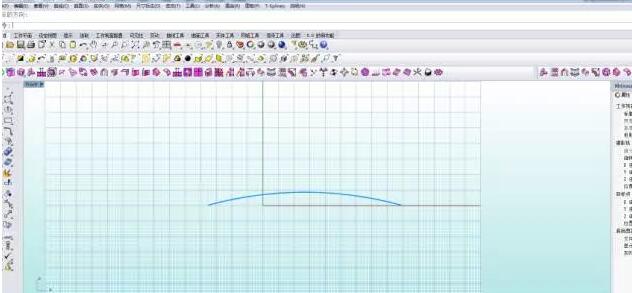

第一步:画曲线

画一条曲线,旋转成形。

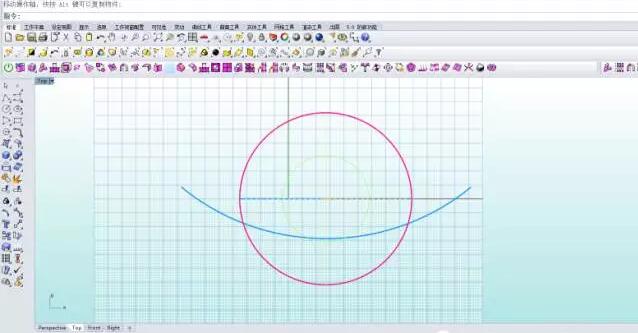

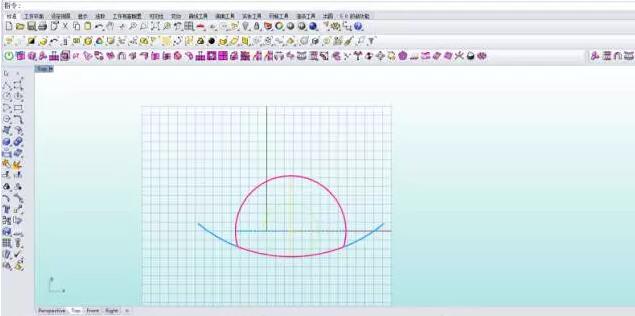

第二步:分隔曲线

在顶视图绘制曲线,分割。

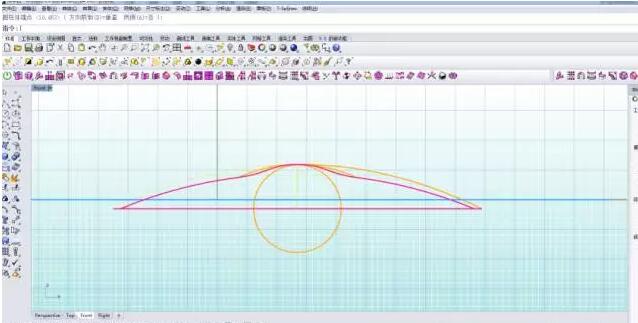

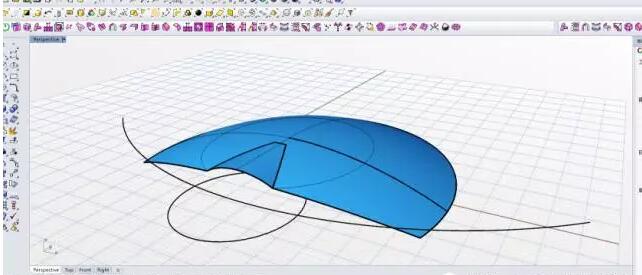

第三步:画实体圆,处理

画一个圆实体,分割,再使用并集。



第四步:倒圆角

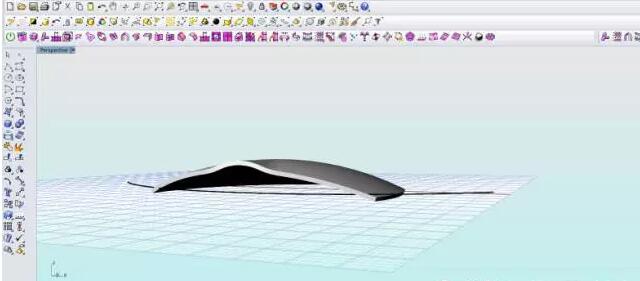

第五步:偏移曲面

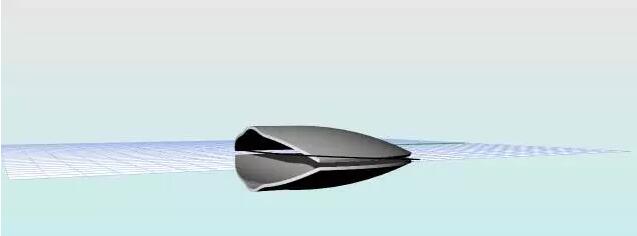

第六步:镜像

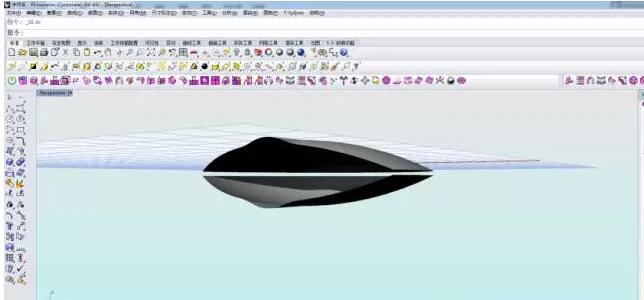

第七步:抽离曲面

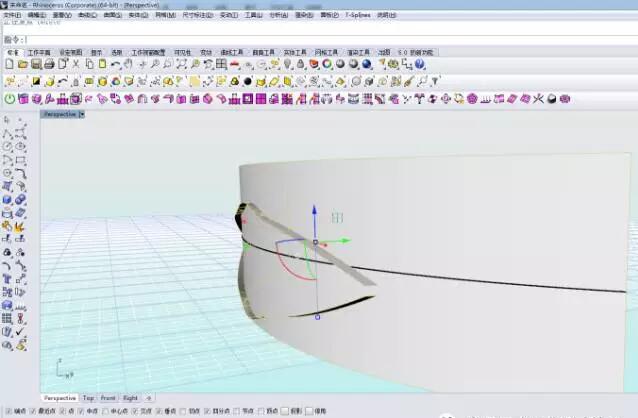

第八步:挤出曲线,分割曲面

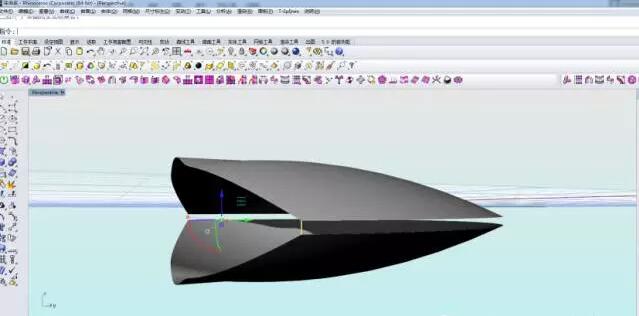

第九步:画两条直线

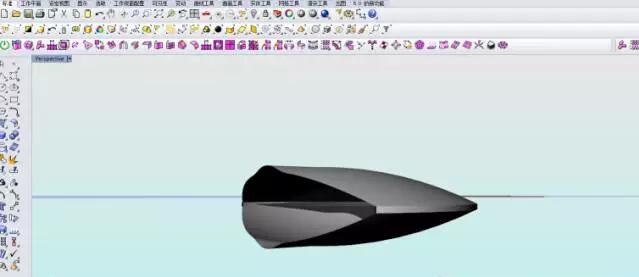

第十步:双轨放样

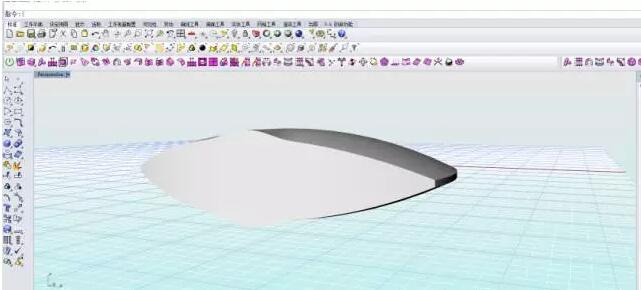

第十一步:加盖

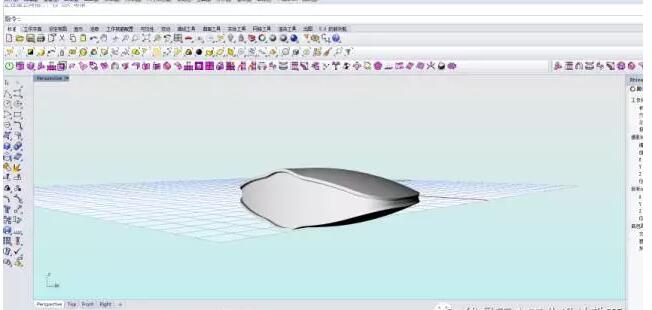

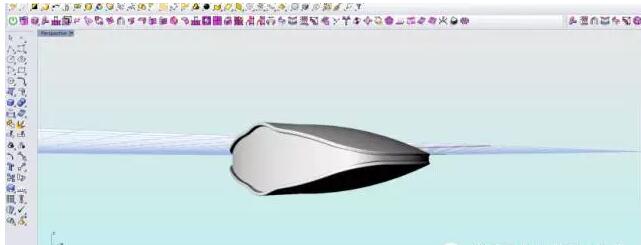

第十二步:继续倒圆角

给模型倒圆角,这里注意技巧,先倒大的再倒小的。

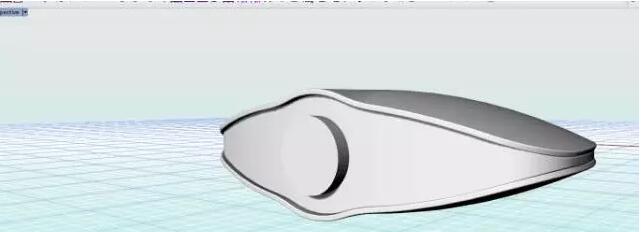

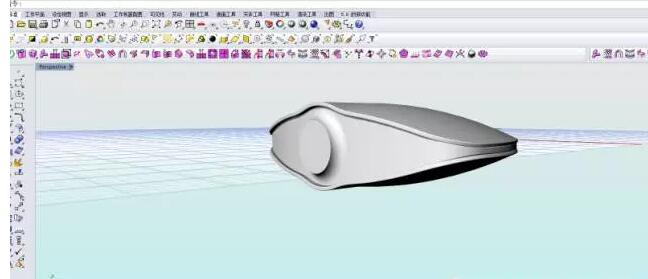

第十三步:镜头部分处理

开始做镜头部分,画一个圆柱体,并集,倒圆角。



第十四步:取出镜头边缘线,偏移曲线

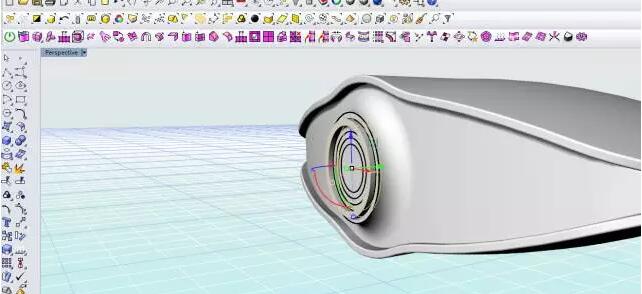

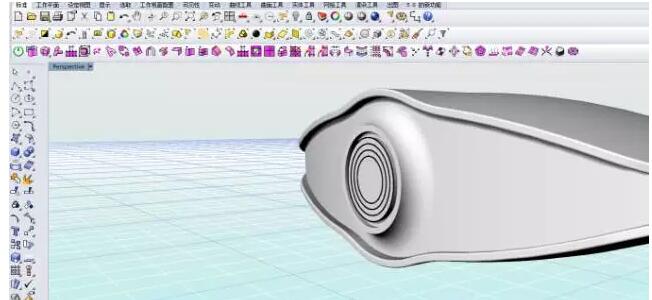

第十五步:挤出偏移的曲线,布尔差集

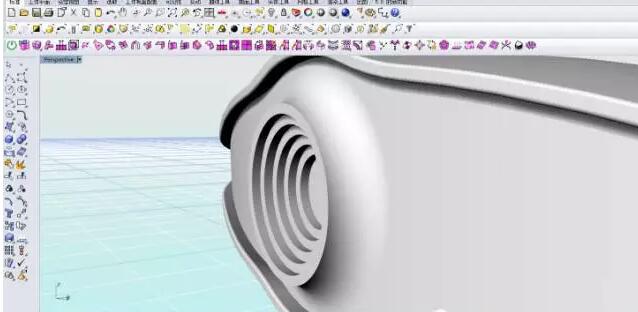

第十六步:同样的方法

镜头内部台阶,相同的方法,挤出后差集运算

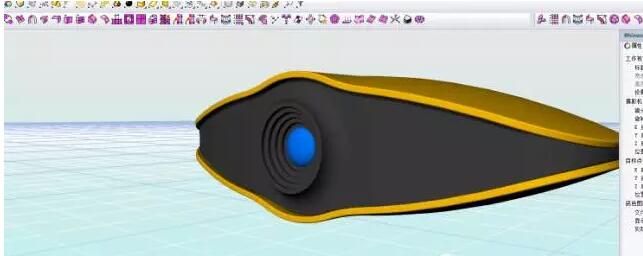

第十七步:倒圆角,画球体

全部倒圆角,再中心画一个球体。

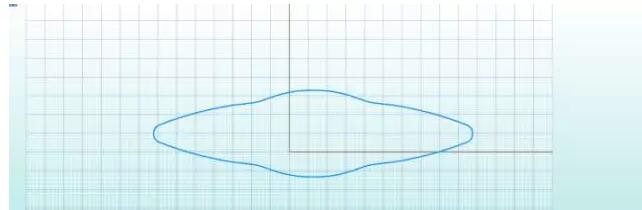

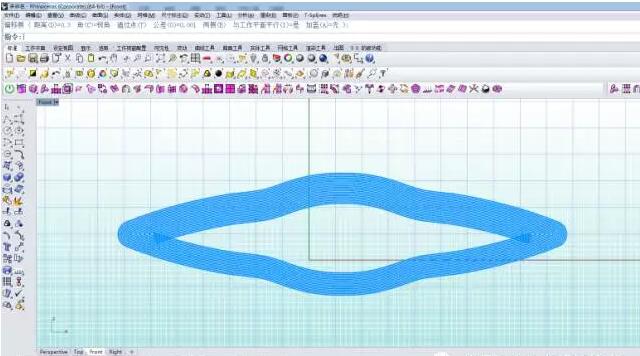

第十八步:做散热孔

把边缘线提取出来,偏移曲线。

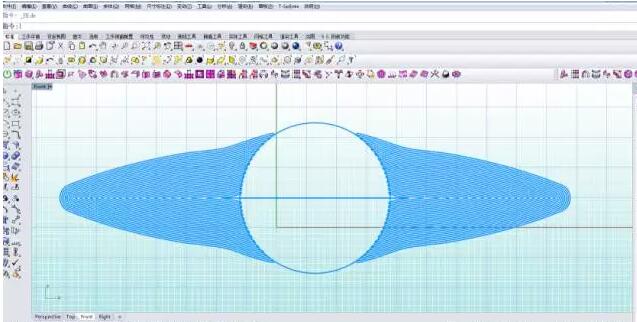

第十九步:画曲线圆

在中心画一个曲线圆,修剪不需要的曲线。

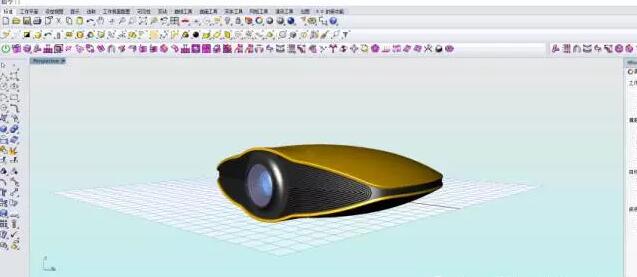

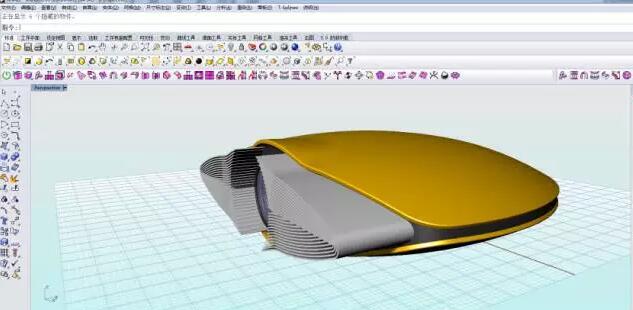

第二十步:挤出,布尔运算差集

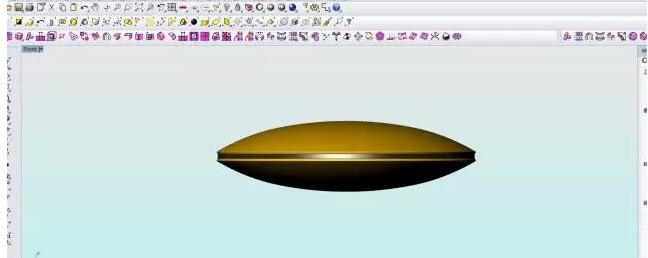

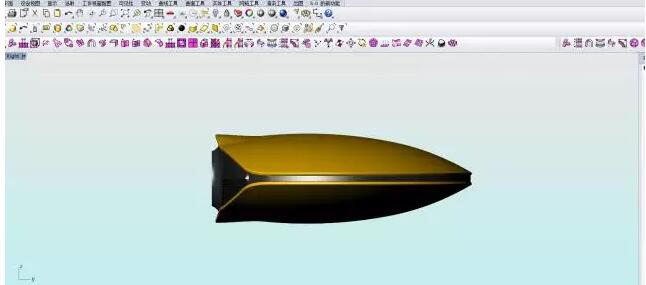

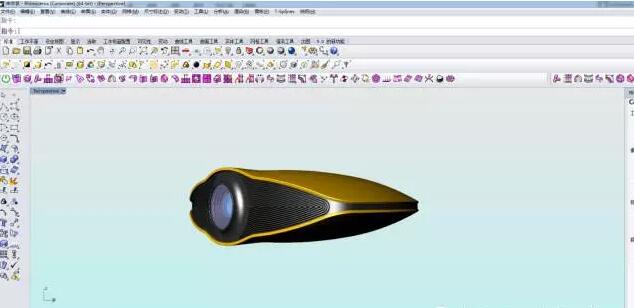

效果展示,多角度展示图:





以上就是犀牛投影仪建模的方法,二十个步骤,曲线以及面的生成,确实是比较多的面,方法你get到了么?犀牛建模之所以难,那是因为你看的少,做的更少,如果你有好的建模方法或者思路,难道还担心建不出来模型么?
