proe隐藏工具技巧教程,教你5s移螺丝柱方法

对于结构设计师,工程制图设计师来说,Proe可是一款非常还有的结构参数建模工具,它里面有各种各样的工具,除了我们比较常用的工具,还有些隐藏性的工具,没有一定操作经验的设计师可是很难了解这些工具的实用性以及功能。在我们结果制图中常常需要移动螺丝柱,而挠性移动这个鲜为人知的功能,可以让你随意移动螺丝柱,自由度可谓相当之高,这就是我们要带来的proe隐藏工具技巧教程,教你5s移螺丝柱方法,为大家附上图文详解。

第一部分:如何打开“挠性移动”功能

我们说了那么多,既然是隐藏工具功能,那我们就得把它打开,也就是配置一下软件。

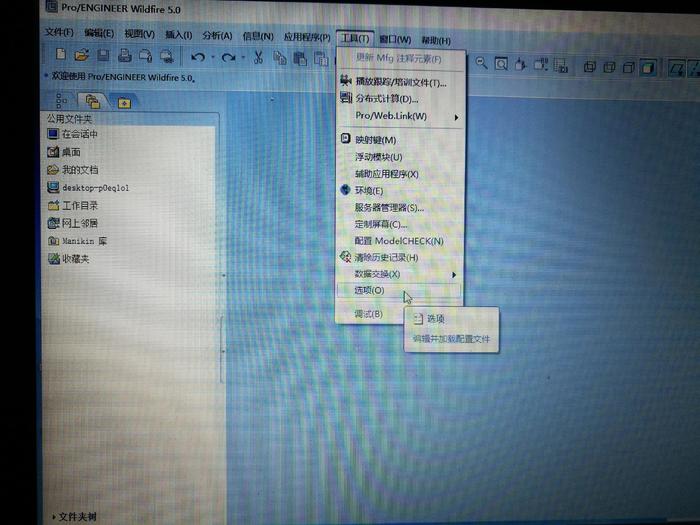

第一步:打开“工具——选项”,在下面输入“enable_flexmove_tool”,后面的值填“yes”,然后添加即可。

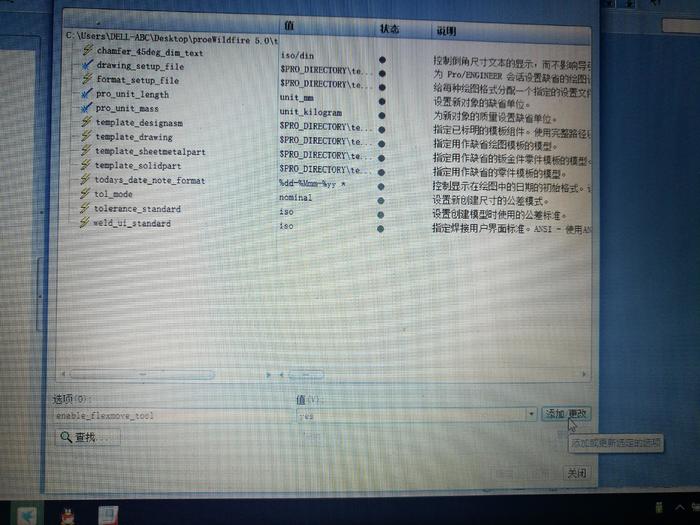

注意,因为这是隐藏功能,所以没办法通过查找的办法搜到的。


第二步:配置成功,你需要重启软件。

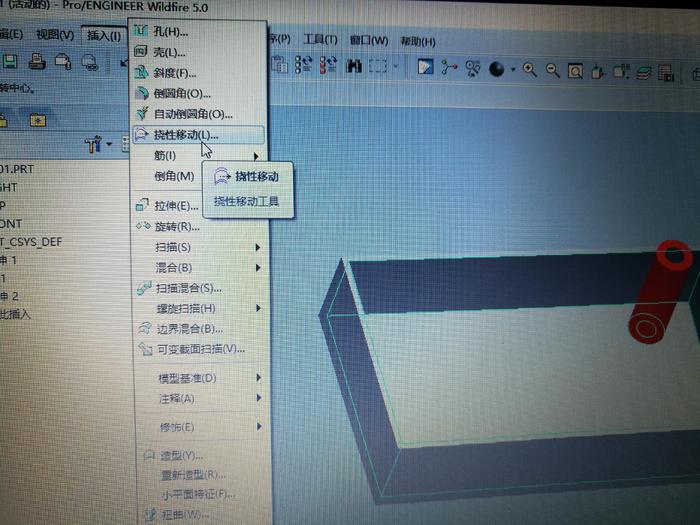

第三步:随便打开一个零件,你就能在“插入”菜单中找到“挠性移动”了。


第二步部分:关键来了,教你用“挠性移动”5秒移动螺丝柱

第一步:选中螺丝柱内外圈曲面,然后“插入——挠性移动”,就会出现一个六轴的箭头。

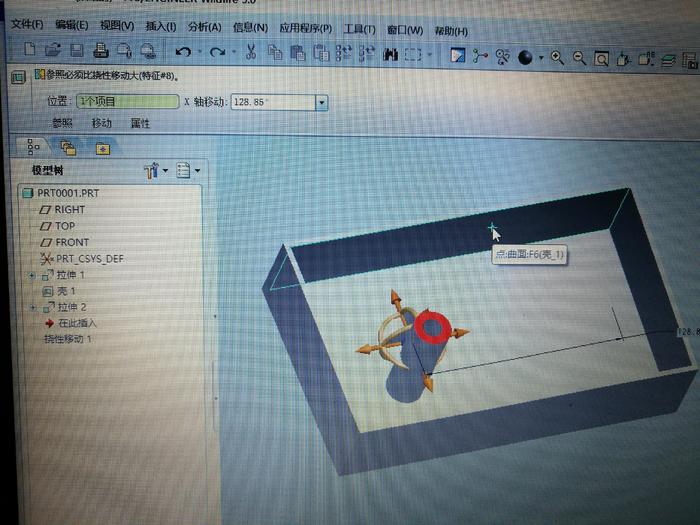

第二步:点住你要移动的方向的箭头,就可以随意移动柱子了。

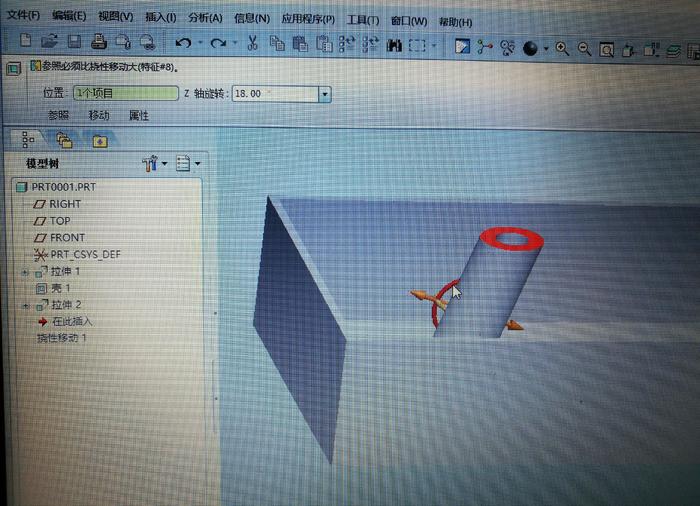

当然你可以有这样的操作,倾斜柱子:

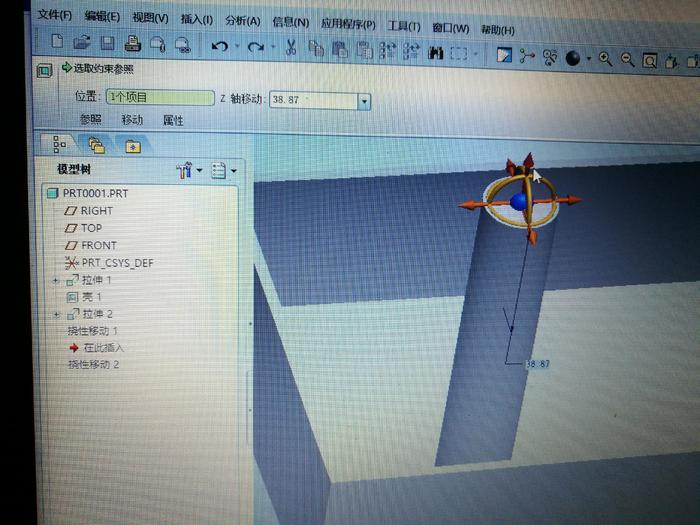

第三步:如果不是选择内外圈曲面,而且选择柱子顶面,那可以拉长和缩短柱子:


其实我们还可以深究,挠性移动是否有更多的用途,答案当然是肯定的!

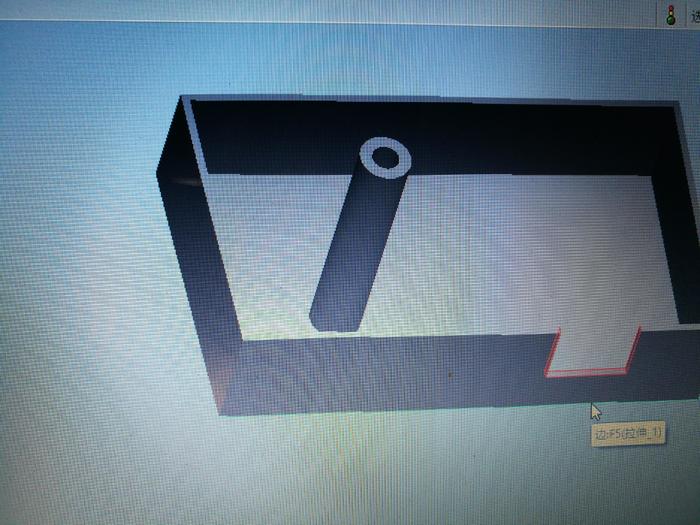

挠性移动除了可以移动柱子,还可以移动缺口,如下:

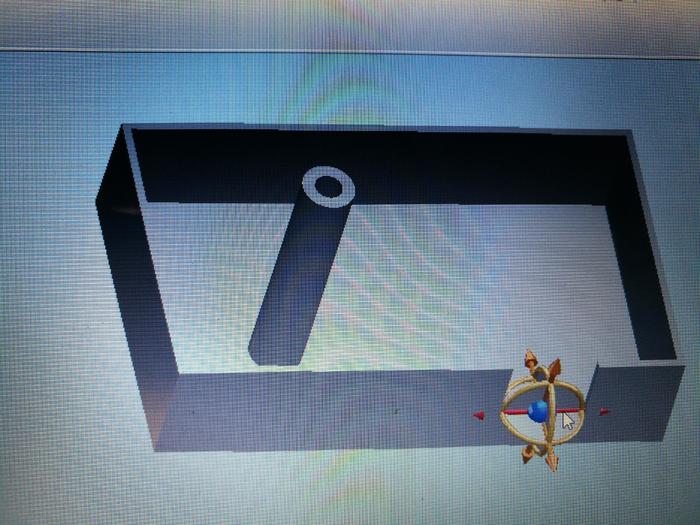

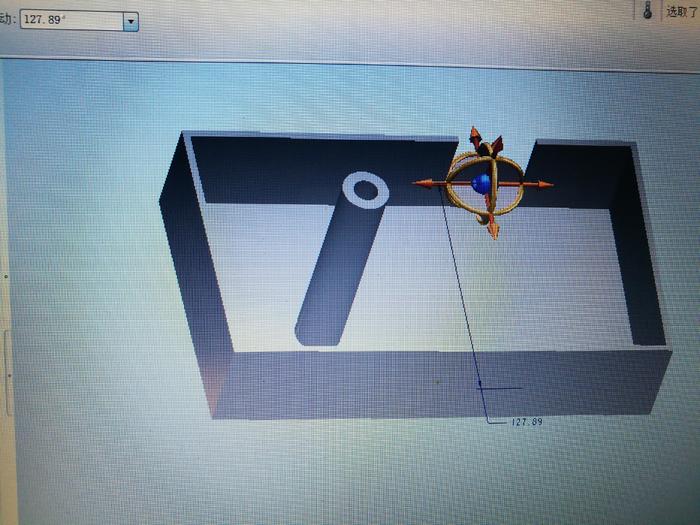

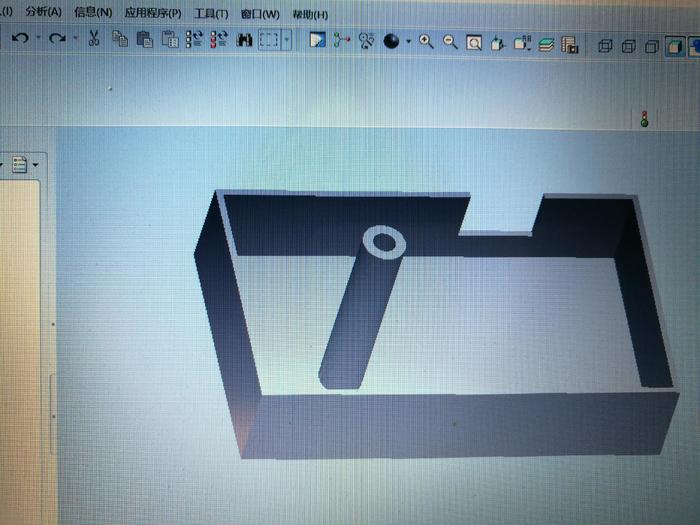

选中缺口的边缘,挠性移动就可以将缺口自由拉到其他位置:




当然,还可以用于移动变化各种孔啊面啊,非常方便,这需要使用者根据自己实际情况与需求不断摸索。


说这么多好处,是否存在什么缺陷呢?那就是功能的稳定性!

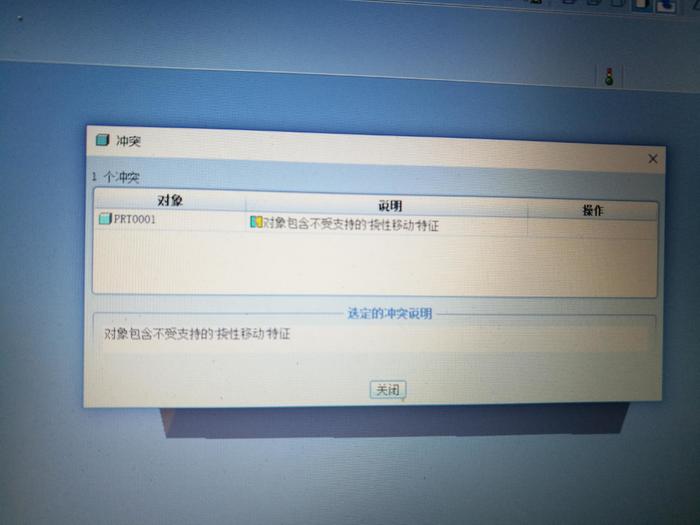

我们需要注意的是挠性移动功能在proe 5.0中并不完善,当你移动玩要保存时,会出现错误:


这时我们只能将其保存成stp或者igs格式,这一点是需要注意的,并谨慎使用的。当然,在proe 5.0的升级版本croe中,相关功能已经完全开放,无需担心类似问题。


这样的方法和技巧,你学会了么?不妨用软件来试试这样的操作吧!
