CAD制图提高效率的六大必备要点

要想提高自己的CAD制图效率，我们就必要要学会一些必备的技巧，这样我们才能让自己的制图效率大大提高，下面小编将为大家来介绍CAD制图提高效率的六大必备要点技巧，大家可以一起来学习学习，相信会让你获益良多。

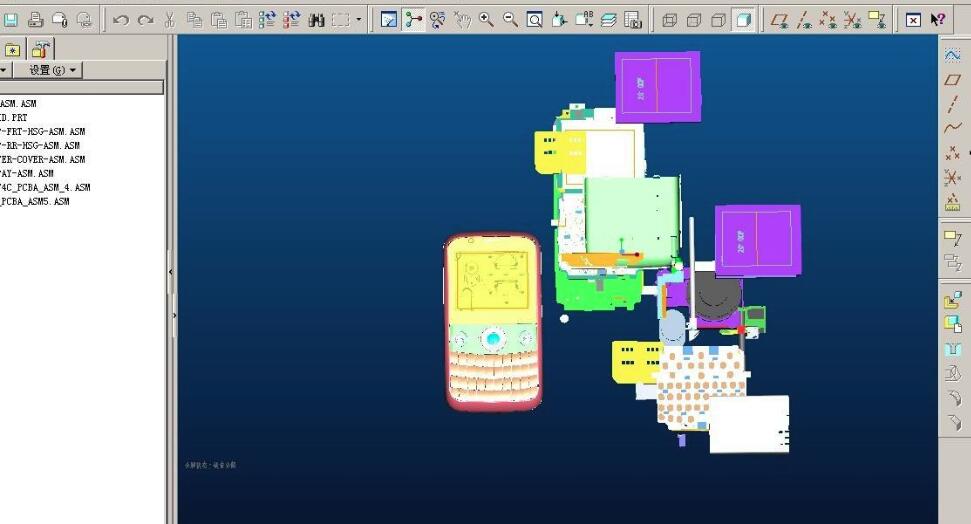

CAD制图提高效率的六大必备要点

一、遵循一定的作图原则

为了提高作图速度，用户最好遵循如下的作图原则：

1．作图步骤：设置图幅→设置单位及精度→建立若干图层→设置对象样式→开始绘图。

2．绘图始终使用1：1比例。为改变图样的大小，可在打印时于图纸空间内设置不同的打印比例。

3．为不同类型的图元对象设置不同的图层、颜色及线宽，而图元对象的颜色、线型及线宽都应由图层控制（BYLAYER）。

4．需精确绘图时，可使用栅格捕捉功能，并将栅格捕捉间距设为适当的数值。

5．不要将图框和图形绘在同一幅图中，应在布局（LAYOUT）中将图框按块插入，然后打印出图。

6．对于有名对象，如视图、图层、图块、线型、文字样式、打印样式等，命名时不仅要简明，而且要遵循一定的规律，以便于查找和使用

。

7．将一些常用设置，如图层、标注样式、文字样式、栅格捕捉等内容设置在一图形模板文件中（即另存为*.DWF文件），以后绘制新图时，可在创建新图形向导中单击"使用模板"来打开它，并开始绘图。

二、选用合适的命令

用户能够驾驭AutoCAD，是通过向它发出一系列的命令实现的。AutoCAD接到命令后，会立即执行该命令并完成其相应的功能。在具体操作过程中，尽管可有多种途径能够达到同样的目的，但如果命令选用得当，则会明显减少操作步骤，提高绘图效率。下面仅列举了几个较典型的案例。

1．生成直线或线段

（1）在AutoCAD中，使用LINE、XLINE、RAY、PLINE、MLINE命令均可生成直线或线段，但唯有LINE命令使用的频率最高，也最为灵活。

（2）为保证物体三视图之间"长对正、宽相等、高平齐"的对应关系，应选用XLINE和RAY命令绘出若干条辅助线，然后再用TRIM剪截掉多余

的部分。

（3）欲快速生成一条封闭的填充边界，或想构造一个面域，则应选用PLINE命令。用PLINE生成的线段可用PEDIT命令进行编辑。

（4）当一次生成多条彼此平行的线段，且各条线段可能使用不同的颜色和线型时，可选择MLINE命令。

2．注释文本

（1）在使用文本注释时，如果注释中的文字具有同样的格式，注释又很短，则选用TEXT（DTEXT）命令。

（2）当需要书写大段文字，且段落中的文字可能具有不同格式，如字体、字高、颜色、专用符号、分子式等，则应使用MTEXT命令。

3．复制图形或特性

（1）在同一图形文件中，若将图形只复制一次，则应选用COPY命令。

（2）在同一图形文件中，将某图形随意复制多次，则应选用COPY命令的MULTIPLE（重复）选项；或者，使用COPYCLIP（普通复制）或COPYBASE（指定基点后复制）命令将需要的图形复制到剪贴板，然后再使用PASTECLIP（普通粘贴）或PASTEBLOCK（以块的形式粘帖）命令粘帖到多处指定的位置。

（3）在同一图形文件中，如果复制后的图形按一定规律排列，如形成若干行若干列，或者沿某圆周（圆弧）均匀分布，则应选用ARRAY命令。

（4）在同一图形文件中，欲生成多条彼此平行、间隔相等或不等的线条，或者生成一系列同心椭圆（弧）、圆（弧）等，则应选用OFFSET命令。

（5）在同一图形文件中，如果需要复制的数量相当大，为了减少文件的大小，或便于日后统一修改，则应把指定的图形用BLOCK命令定义为块，再选用INSERT或MINSERT命令将块插入即可。

（6）在多个图形文档之间复制图形，可采用两种办法。其一，使用命令操作。先在打开的源文件中使用COPYCLIP或COPYBASE命令将图形复制到剪贴板中，然后在打开的目的文件中用PASTECLIP、PASTEBLOCK或PASTEORIG三者之一将图形复制到指定位置。这与在快捷菜单中选择相应的选项是等效的。其二，用鼠标直接拖拽被选图形。注意：在同一图形文件中拖拽只能是移动图形，而在两个图形文档之间拖拽才是复制图形。拖拽时，鼠标指针一定要指在选定图形的图线上而不是指在图线的夹点上。同时还要注意的是，用左键拖拽与用右键拖拽是有区别的。用左键是直接进行拖拽，而用右键拖拽时会弹出一快捷菜单，依据菜单提供的选项选择不同方式进行复制。

（7）在多个图形文档之间复制图形特性，应选用MATCHPROP命令（需与PAINTPROP命令匹配）。

三、使用快车工具（EXPRESS TOOLS）

所谓快车工具，实际上是为用户设计并随AutoCAD 2000一起免费提供的实用工具库。该库中的大部分工具来自AutoCAD R14的优惠（Bonus）工具，其余的则已被舍弃或改进，同时又增加了一些新工具。快车工具在图层管理、对象选择、尺寸标注样式的输入/输出、图形的编辑修改等众多方面对AutoCAD进行了功能扩展，而且能非常容易地结合在AutoCAD 2000的菜单和工具条中，使用起来方便快捷，故能明显提高你绘图的工作效率。

安装快车工具的方法，是在安装AutoCAD 2000时选择"完全"安装，或者选择带有"快车工具"选项的"用户"安装。假如当初不是这样，则应以"增加"方式重安装AutoCAD 2000，并选择需添加的"快车工具"。

缺省时，AutoCAD 2000在启动时不把快车工具装入内存，以缩短其启动时间。当你第一次使用快车工具时，工具库会自动装入。不过你也可以在开始时EXPRESS TOOLS命令强行装入。在已正确安装了快车工具的前提下，如果屏幕上未出现其"快车"菜单，你可以使用EXPRESS MENU命令将菜单显示出来。

下面则是在屏幕上显示"快车"工具条的方法步骤：

（1）在下拉式菜单中，选择视图>工具条...，则出现"工具条"对话框。

（2）在名为"菜单组"的下拉组合框中，选择"快车"。

（3）在名为"工具条"的组合框中点选所需要的选项。凡冠以"X"的选项，将在屏幕上显示其工具条。

（4）单击"关闭"按钮，退出对话框。

四、打开或关闭一些可视要素

图形的复杂程度影响到AutoCAD执行命令和刷新屏幕的速度。打开或关闭一些可视要素（如填充、宽线、文本、标示点、加亮选择等）能够增强AutoCAD的性能。

（1）如果把FILL设为OFF，则关闭实体填充模式，新画的迹线、具有宽度的多义线、填充多边形等,只会显示一个轮廓，它们在打印时不被输出。而填充模式对已有图形的影响效果，可使用REGEN命令显示出来。另外，系统变量FILLMODE除控制填充模式之外，还控制着所有阴影线的显示与否。

（2）关闭宽线显示。宽线增加了线条的宽度。宽线在打印时按实际值输出，但在模型空间中是按象素比例显示的。在使用AutoCAD绘图时，可通过状态条上的LWT按钮，或者从"格式"菜单中选择"宽线"选项，用"宽线设置"对话框将宽线显示关闭，以优化其显示性能。系统变量LWDISPLAY也控制着当前图形中的宽线显示。

（3）如果把QTEXT设为ON，则打开快显文本模式。这样，在图样中新添加的文本会被隐匿起来只显示一个边框，打印输出时也是如此。该设置对已有文本的影响效果，可使用REGEN命令进行显示。另外，系统变量QTEXTMODE也控制着文本是否显示。这在图样中的文本较多时,对系统性能的影响是很明显的。

（4）禁止显示标示点。所谓标示点，是在选择图形对象或定位一点时出现在AutoCAD绘图区内的一些临时标记。它们能作为参考点，能用REDRAW或REGEN命令清除，但打印输出时并不出现在图纸上。欲禁止标示点显示，可将BLIPMODE设为OFF，以增强AutoCAD的性能。

（5）取消加亮选择。在缺省情况下，AutoCAD使用"加亮"来表示当前正被选择的图形。然而，将系统变量HIGHLIGHT的值从1改为0，取消加亮选择时，也可增强AutoCAD的性能。

（6）顺便一提的是，将系统变量REGENMODE的值设为0，或者将REGENAUTO设为OFF，可以节省图形自动重新生成的时间。

五、及时清理图形

在一个图形文件中可能存在着一些没有使用的图层、图块、文本样式、尺寸标注样式、线型等无用对象。这些无用对象不仅增大文件的尺寸，而且能降低AutoCAD的性能。用户应及时使用PURGE命令进行清理。由于图形对象经常出现嵌套，因此往往需要用户接连使用几次PURGE命令才能将无用对象清理干净。

六、使用命令别名和加速键

AutoCAD为一些比较常用的命令或菜单项定义了别名和加速键。使用命令别名和加速键可以明显节省访问命令的时间。命令别名是在acad.pgp文件中定义的。用任何文本编辑器打开并编辑该文件，就可以添加、删除或更改命令别名。用这种方法定义的别名，当重新进入AutoCAD时即可使用。在最新的软件版本中，用户不必退出AutoCAD就可以利用快车工具重新定义命令别名，但如果使用这种方法,则需要在第一次使用新定义的别名之前,执行REINIT命令以对软件重新初始化。

以上便是关于CAD制图提高效率的六大必备要点的介绍，命令加速键是在acad.mnu文件中定义的。欲添加、删除或更改命令加速键，用户只能用文本编辑器对acad.mnu文件进行编辑修改。修改过的*.mnu文件必须用MENU命令加载并编译后，新定义的命令加速键方可使用。
