CAD绘图命令教程，多段线应该怎么绘制

CAD绘图命令教程中，多段线应该怎么绘制？在AutoCAD中绘制的多线段，无论有多少个点（段），均为一个整体，不能对其中的某一段进行单独编辑（除非把它分解后再编辑）。这节将讲述多段线的绘制。

多段线命令可以点击点击工具栏，可以点击绘图点击下拉的多段线，也可以输入PL回车，PL是多段线快捷键。

点击多段线命令后，在绘图区点击一点，输入栏会出现提示，有[圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)] 圆弧(A)：可以利用多段线绘制圆弧。

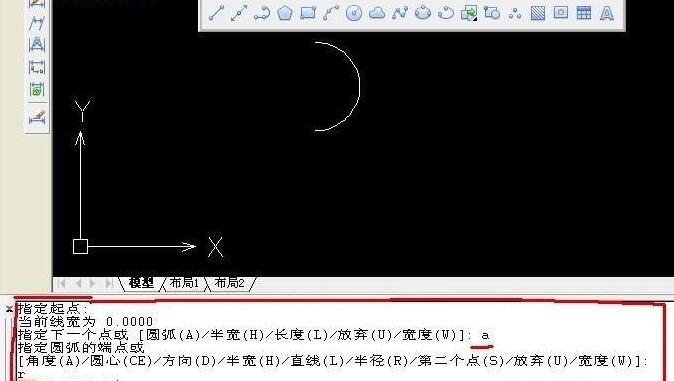

点击多段线命令，绘图区点击一点，输入A回车，移动鼠标出现圆弧，这时看下面的输入栏：[角度(A)/圆心(CE)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/宽度(W)]表示有这几种画法，角度意思是输入角度值可以确定圆弧弧度，比如我输入50回车，我画出来的弧线角度就是50度。

如果选择圆心，输入ce回车，点击一点得到圆心画弧线。

如果选择方向选项，这时鼠标拉出会出现一条直线，点击另一点得到直线，这样所得到的圆弧和这条直线永远都是相切关系。

如果选择半宽，就是输入的数值为50，那么得到的线的宽度是100。

如果选择直线，输入L回车，就又切换回直线绘制了。

如果选择半径，输入半径值回车，输入A回车（A表示圆弧角度），输入角度值回车这时鼠标移动确定圆弧切向，或者你输入角度值确定圆弧切向。

如果选择宽度，输入w回车，输入起点宽度值回车，输入端点宽度值回车就可以了。拉动鼠标得到这个宽度的直线。如果想要中间切换别的宽度，继续输入w回车，操作如上。

在多段线中，多段线是个整体，和直线绘制的不一样，所以可以使用分解命令（后续会讲到）将多段线分解掉。通过这个CAD绘图命令教程之多段线绘制，希望能帮助到您，祝您学习愉快！
