工业手绘干货教程,教你产品设计手绘表达技巧

手绘是设计师们锦上添花的技能,而对于工业设计师而言,手绘技能是每个设计师需要会的技能,它的重要意义非凡,很多人都想要练习好工业手绘,技巧性的东西需要积累,需要不间断的练习实践获取,下面我们分享来自于斗服脑的手绘技巧干货分享,教你产品设计手绘表达技巧,我们从手绘的基本功练习来入手,一步步进阶地学习。


练习手绘需要A3的手绘本以及方便随身携带画草图的Sketchbook手绘本。

Sketchbook用于随手记录灵感以及对你有启发性的图像,同时帮助培养图像思维的能力。同时sketchbook可作为视觉日记,记录你在设计道路上的成长历程。

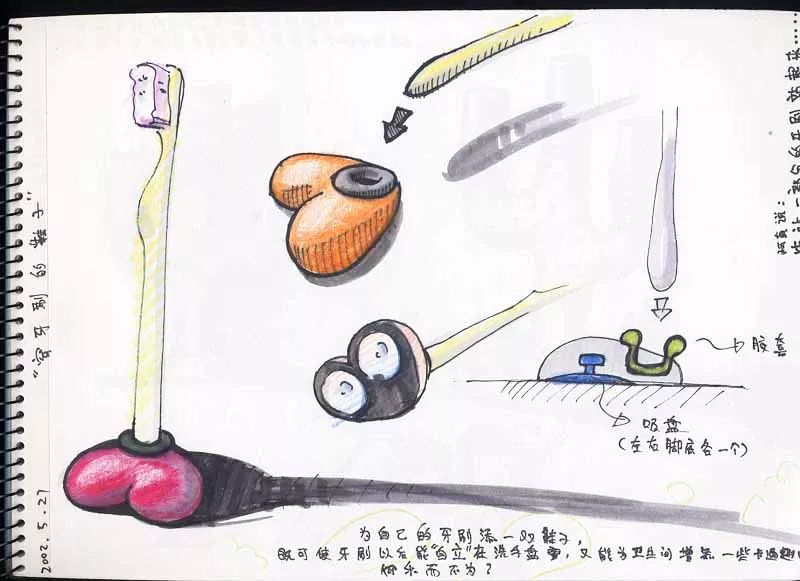

一位童鞋的设计笔记


产品设计的手绘是有别于其它的艺术手绘的,在练习的过程当中,我们除了练习基本的素描色彩等基础之外,设计师们也应注重对产品设计和构成的把握上,因为对于产品设计的手绘,其意义在于很好的表现产品的结构,使设计师们能够很好的与客户交流。

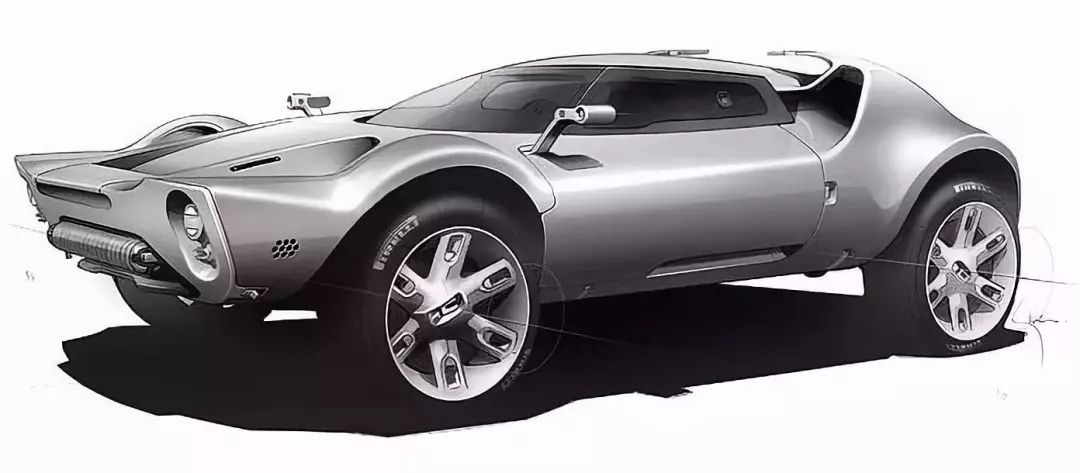

高手能够表达出产品的任何角度及结构特征


产品设计手绘的基本功要求主要是两点:

1.透视要准。

2.线条、造型要有表现力。

所以,手绘基本功要先从透视开始(一点透视、两点透视、三点透视)、然后练习画几何物体,然后再到组合形体。


产品设计常用的透视有两种:

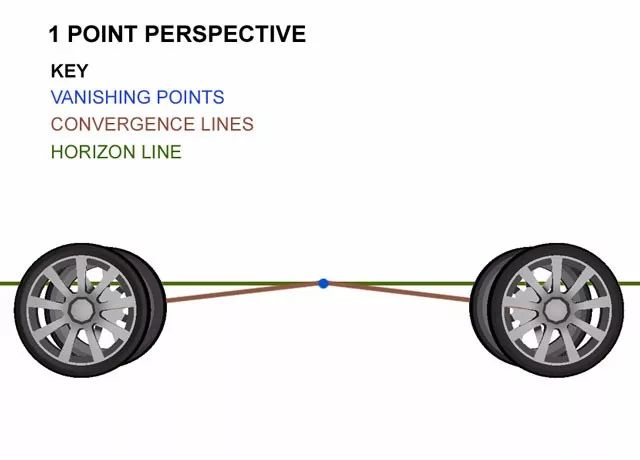

1.一点透视,物体的正面和画面几乎平行,正面几乎没有透视变化,适合表现一些主特征面和功能面均设置在正面的产品,如电视机,冰箱等。

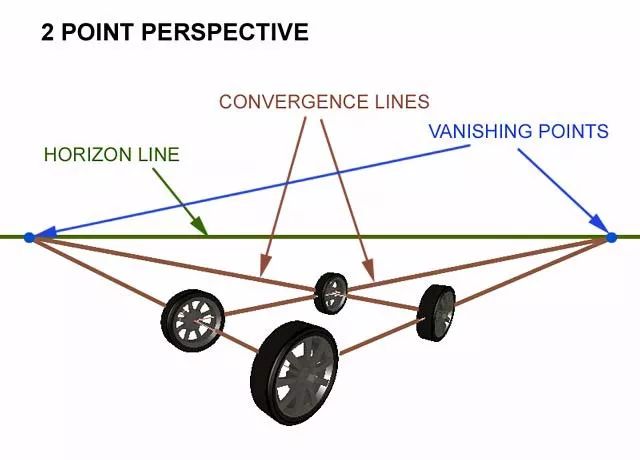

2.两点透视,当物体的一个面和画面成角度时,其物体在画面的透视为成角透视,也叫两点透视。透视线消失在视平线心点两侧的灭点,适合表现大多数造型有正面到侧面变化的产品。

绘图视角的选取取决于三个方面:

1.必须最大限度地展现设计构思,产品的主要特征和细节。

2.必须有助于确定产品的比例尺度,较小的产品一般都会从上面观察,较大的产品的观察视线会比较低。

3.必须引起观者的兴趣,使产品的主特征面和功能面占据主要的画面。


快速表现基本功的练习,主要是提高手眼的配合能力,准确地将脑海中的意念绘制出来:

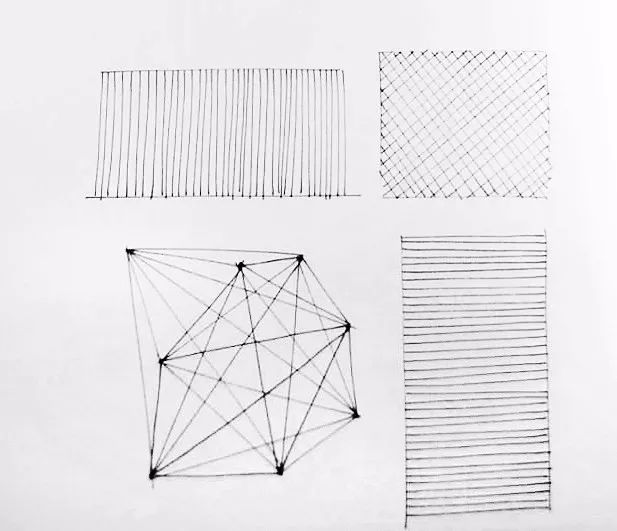

直线练习方法:

a.定边:确定两条边线,然后在此范围内徒手绘制直线。

b.定点:在纸上任意点取不定数量的点,然后试着用直线连接,尽量使直线的端点与已知点重合。


c.定向:确定一个倾斜方向,然后沿此方向手绘直线,也可以交叉垂直练习。

直线练习的要求:用力均匀快速,准确,排线时间间隙尽量小而均匀。

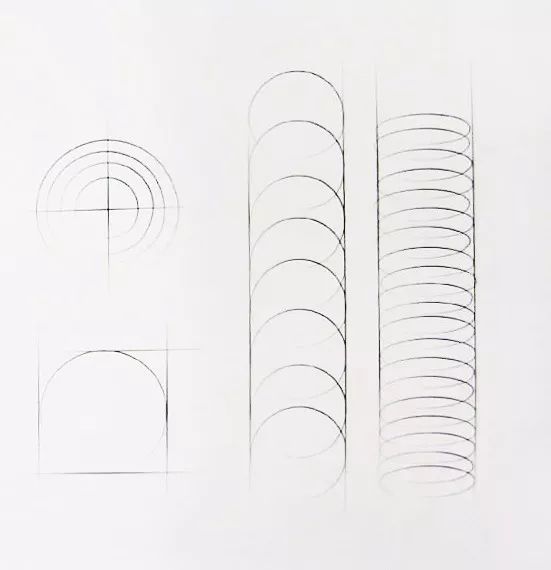

圆形、椭圆练习方法:

a.定四边:先确定四周边,在此范围内绘制图形。也可以先确定两边,然后依次叠加,间隔尽量均匀,与边线相切。


b.定中心:用十字线确定中心,依次间隔均匀绘制。

c.定弧线:用两条自由弧线定边,弧线带有一定的透视,在弧线中间绘制椭圆,使之与弧线相切,注意表达透视关系。

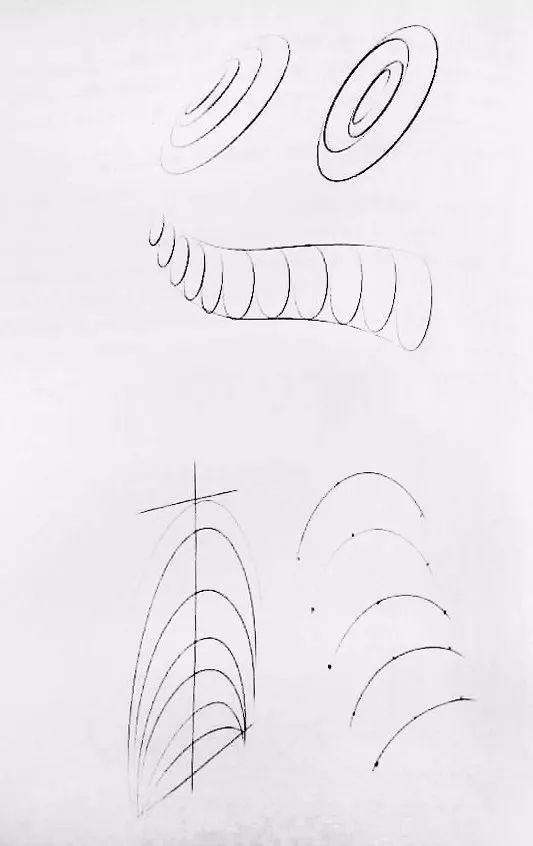

抛物线、自由曲线练习方法:

a.三点定线:任意确定三点,绘制自由曲线通过这三个点。

b.等高叠加:确立对称中心后,等高绘制抛物线。


造型练习基本功:

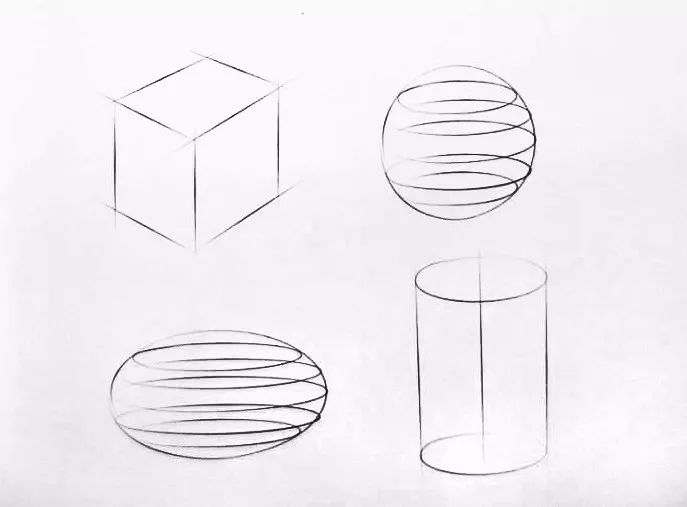

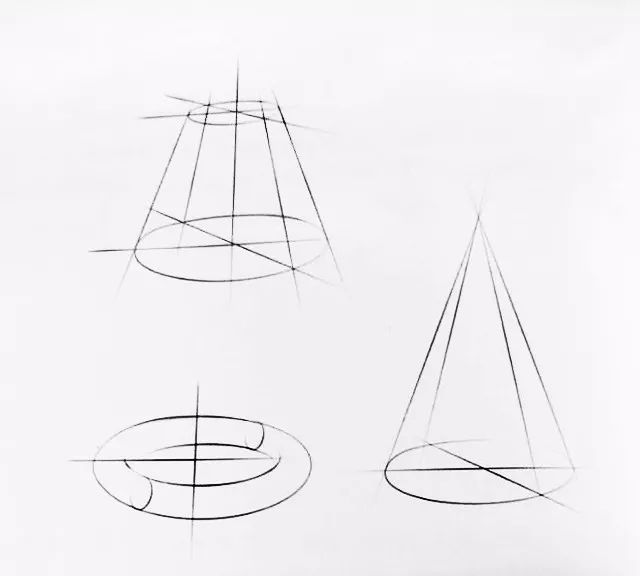

基本几何体练习

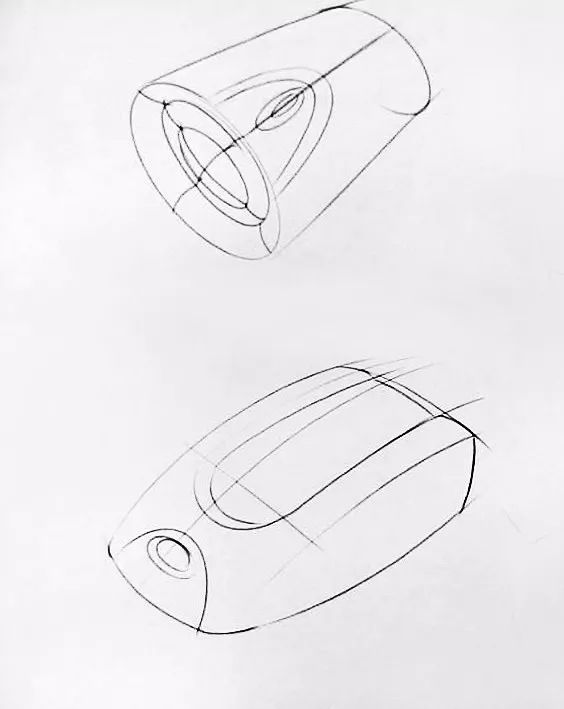

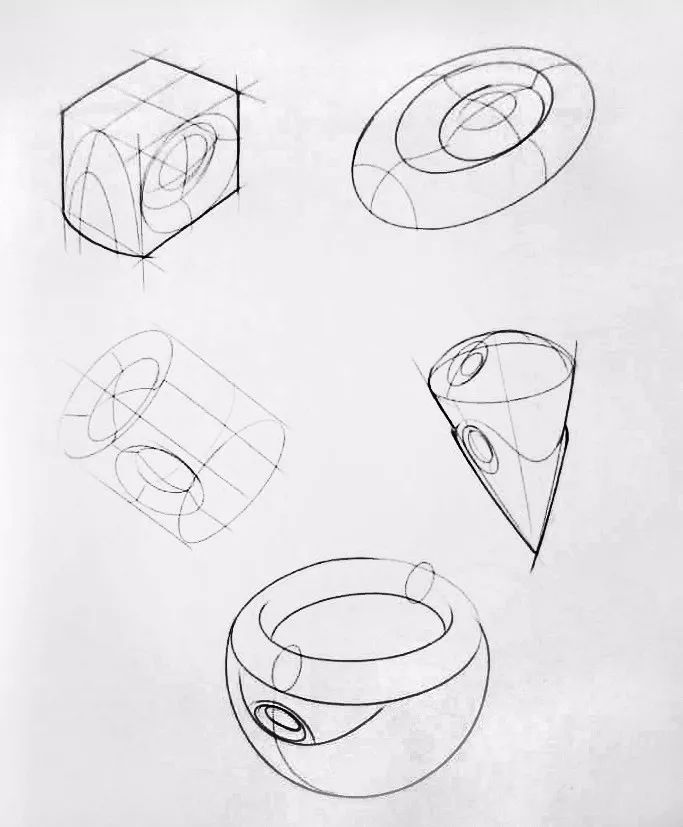

几何组合练习

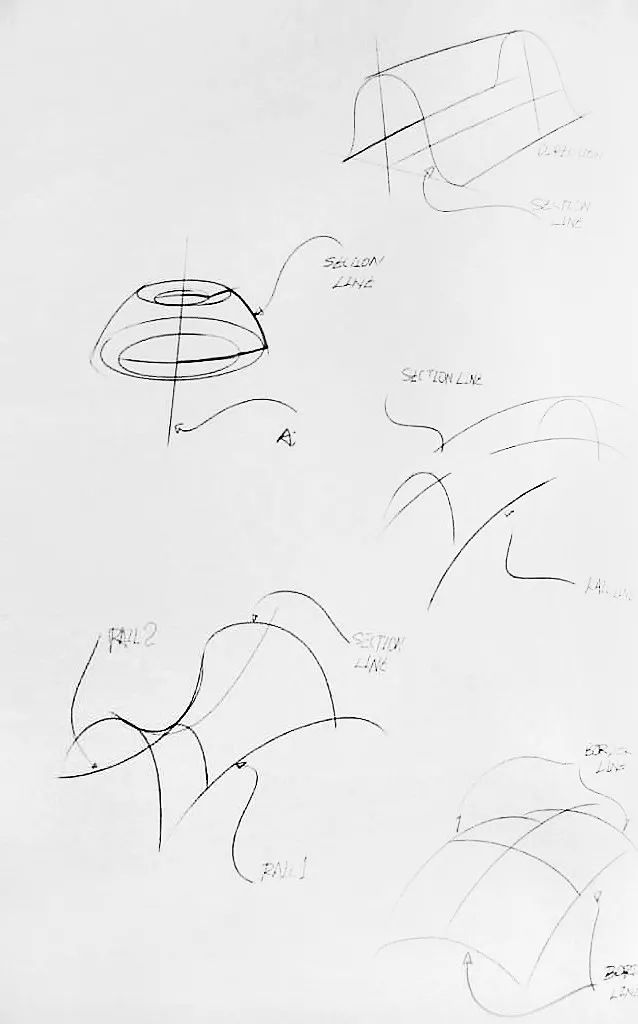

基本曲面练习

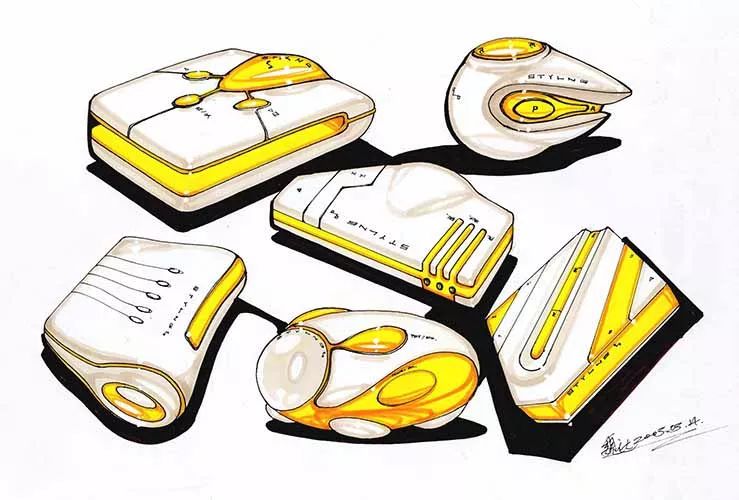

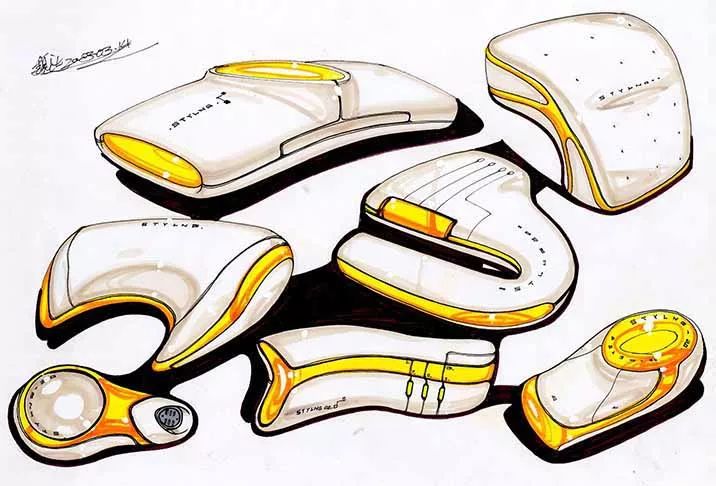

综合造型练习

基本功的练习,应该每日动笔练习半小时左右,只要有闲暇时间都可练习,长期坚持方能掌握手脑的协调性,达成“意到笔到、得心应手”的境界。

如今的产品设计手绘的表现形式,除了基础的纸质的手绘方式,设计师们也可以选择手绘板等其它工具。然而对于每种工具的用法和效果以及在表现过程中的应用也是有所不同的。所以在进行手绘之前同学们也应相应的去了解自己所选的表现手段。



任何手绘都只是传递设计想法,设计思路的媒介。如何去扩充对专业的认识,去开阔视野,更深入的审视周围事物与环境,发现问题,则需要通过广泛的阅读与涉猎来使自己的知识库更加丰富,这也是设计师必不可少的发力点,只有见的多,才能升华出符合时宜的创意。


来源:斗服脑
