产品设计手绘表达技巧,教你产品设计线条图如何表现

毫无疑问,产品设计手绘存在诸多技巧与方法,作为产品设计师想要掌握好手绘技能,无疑是需要多多练习的,而有针对性性的技巧与方法的练习,能让你进步飞快,下面就为大家分享斗服脑的产品设计手绘干货技巧,教你产品设计线条图如何表现,我们具体探讨一下产品设计线条图如何去表现。



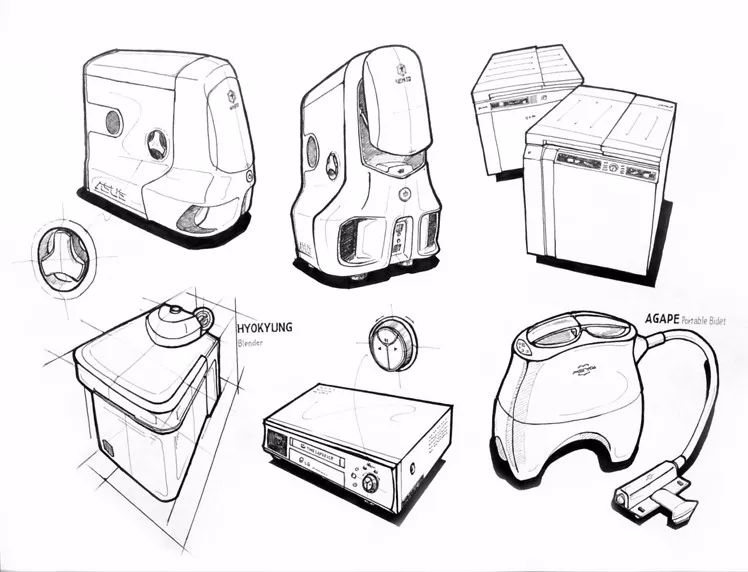

产品设计线条图


要在二维平面上表现一个物体的立体感,形体的准确和美观将直接影响最终的效果。而形的要素是表现的基础。形的要素包括线、光、影。


线是立体的框架,是设计表达的骨骼,也是设计快速表现的最基本词汇。线和线相交产生点,线和线相围产生面。光和影的表现是为线服务的。线绘制的好坏的评判标准是:透视的准确性和线条的表现性。


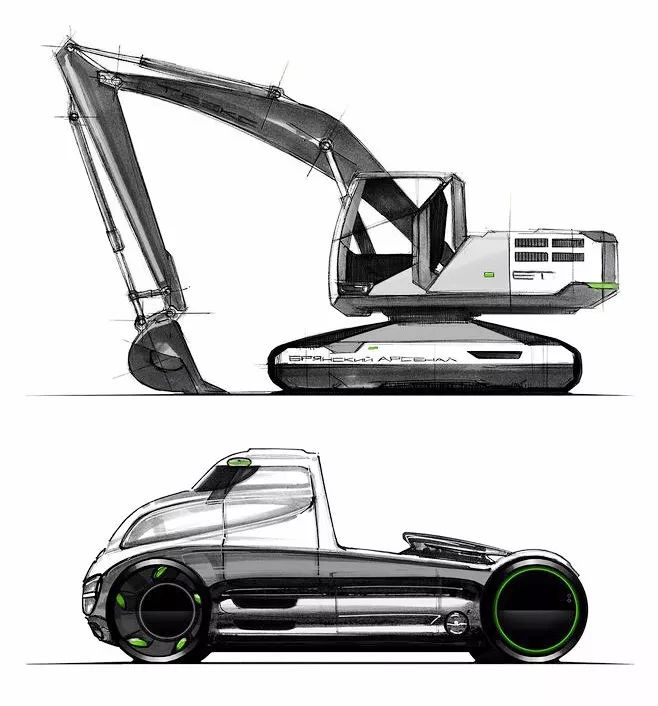

平面图往往无法表现出产品的具体结构关系


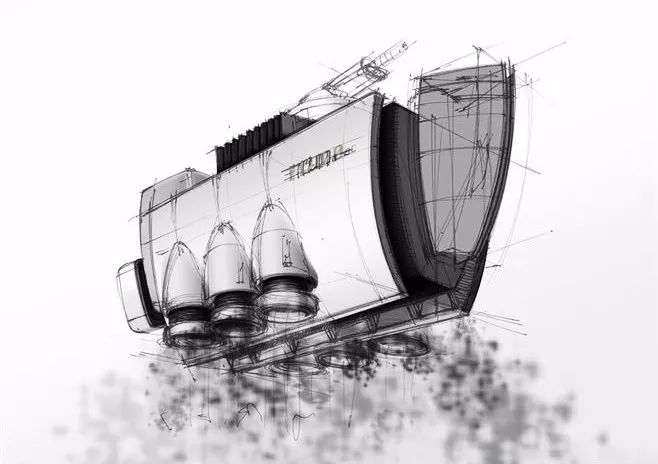

立体图可以很清楚地反映出产品的全貌



要点:


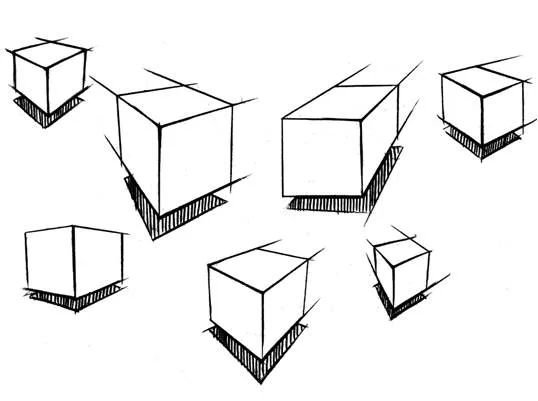

1.透视要准确,符合人的视觉习惯,产品的主要形体就容易为人们所感受,否则线条表现得再漂亮也是没有灵魂的骨架。



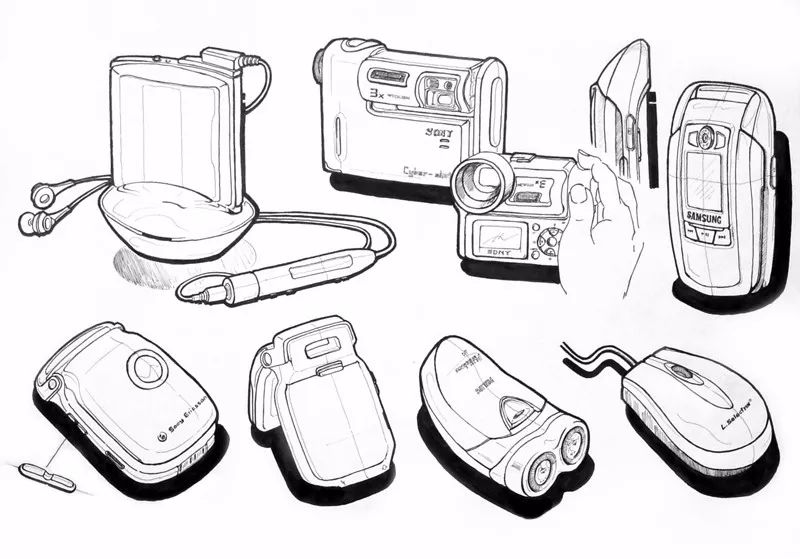

2.注意线条的表现性,我们借助轮廓线、边缘线、结构线来理解物体的变化。工业产品的造型都是简洁明快的,线条可以有粗细变化、软硬变化、快慢变化、轻重变化、虚实变化,尤其要注意产品的轮廓线、细部结构线、转折线的虚实与对比,使产品的整体关系和前后关系明确。



3.要仔细观察设计对象,分析对象。一开始就坚持使用连贯的长线条作画,落笔肯定地处理对象的大轮廓和主要结构线,不要出现短线、犹豫和碎线。经过一段时间的训练后,就会养成好的习惯。



线条图的表现步骤:


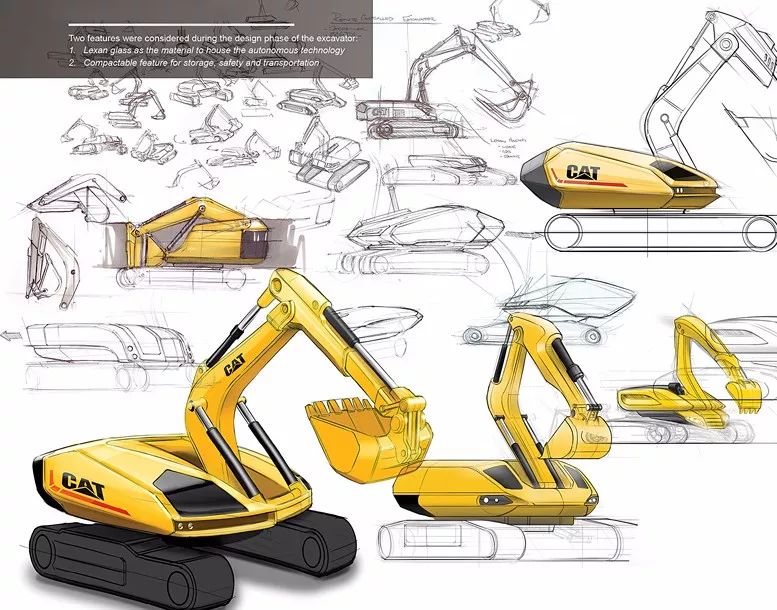

1.总体分析:首先分析产品的整体形态,是方体还是圆体,或是几个基本几何体的组合。先忽略细节部分,进行整体分析。


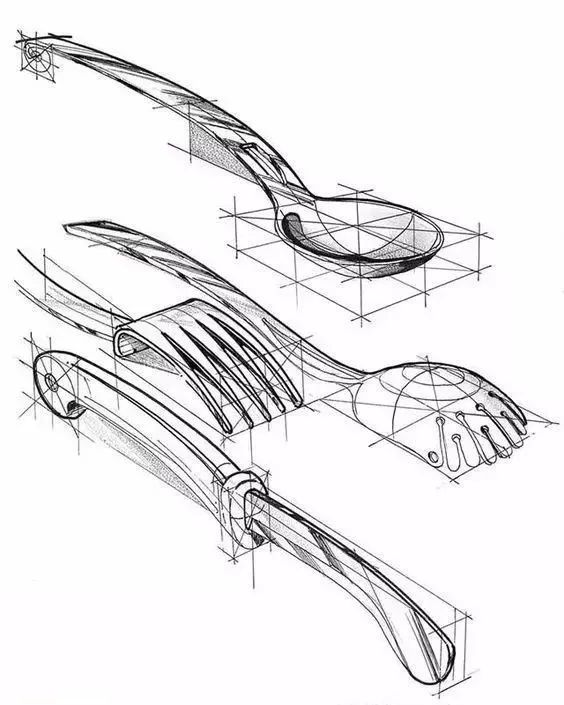

2.整体框架:选择合适的视角,用比较轻的笔触,搭建整体框架,特别应注意透视和比例,线条要略长于主体,轻松而又不失严谨。


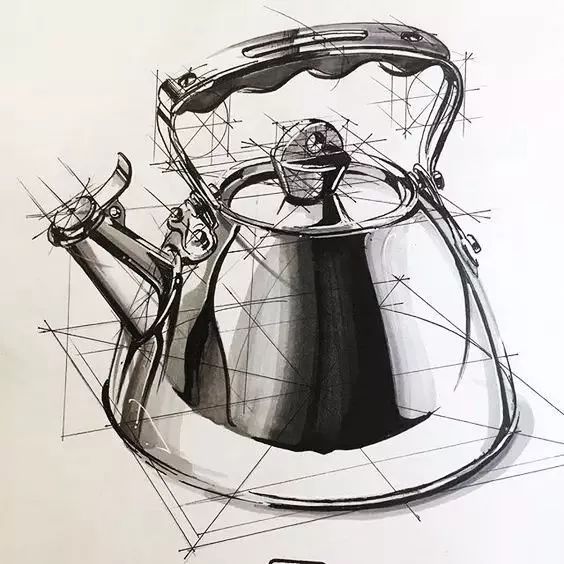

3.结构刻画:在整体造型基本表现后,先不要深入刻画。应着手表现各个部分的结构。个个部件是如何划分的,装配关系如何,实际上就是在几何体上进行切割和划分。注意用中心线和截面线表现面的凹凸起伏变化。


4.深入细节:前面三步完成后,整体感觉已经初具规模。接下来需要表现一些细节结构,比如圆角衔接、分模线、倒角面或者小的曲面过渡。深入这些细节时,应注意笔触不要太深太粗,线条如果出现问题,不要急于改正,只要再画一次找准就可以了,可以在下一步再对这些线进行处理。



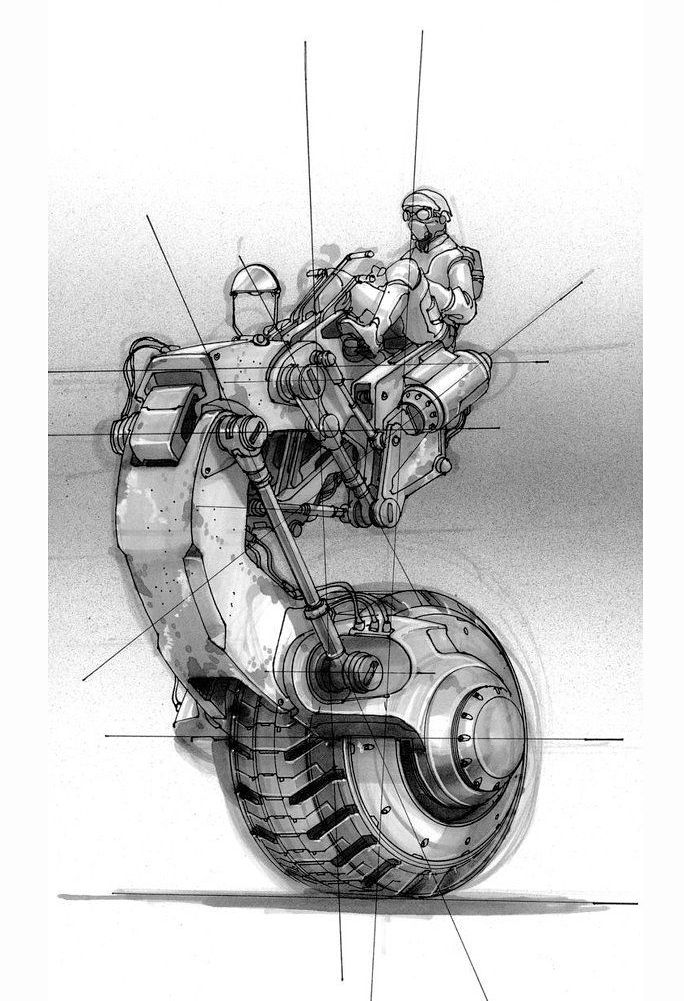

5.整体调整:在这一步,重点是突出整体效果,在二维的纸面上表现出三维的形态。前面都是用轻而细的笔触来表现结构和细节,总的感觉还是比较平。要突出三维效果,就需要将部分线条加粗加重,原来细的线条就会显得向前凸起。轮廓线、结构分界线等都要加粗一些,外轮廓线要特别的加重加粗。同时也可以掩盖一部分细碎的线条,或者透视方面的偏差。


6.处理阴影:在整体效果完成后,一般会用排线的方式加入一点阴影变化,进一步突出主体的感觉。注意阴影的表现不要太过,沿产品与地面接触部分先勾勒两条线表示阴影边界,在其中用从密到疏的节奏轻轻打上排线,线条要有轻重粗细变化。



具体绘制步骤:

如图

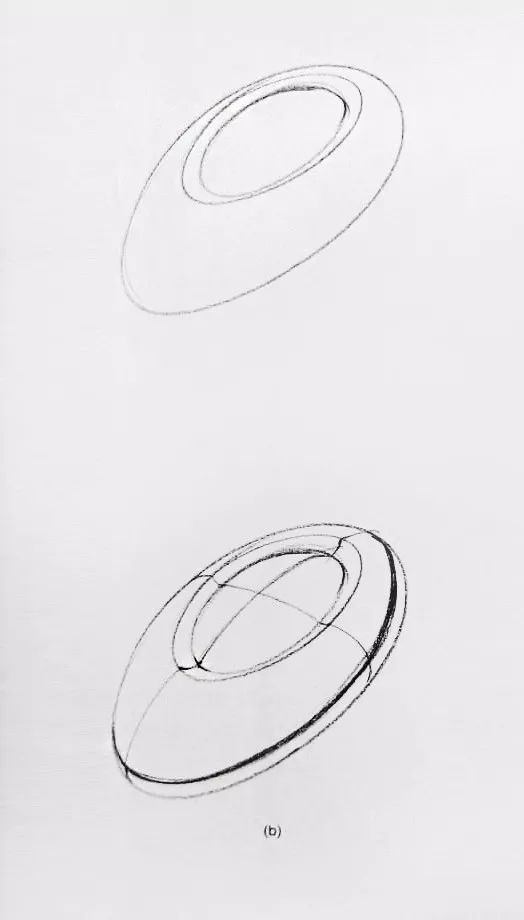

a.分析产品基本造型,手绘基本外形曲线。

   三个椭圆之间的距离不同,可产生透视感,间距较宽的部分体现出面的转折。须特别注意整体透视和各个部分比例。

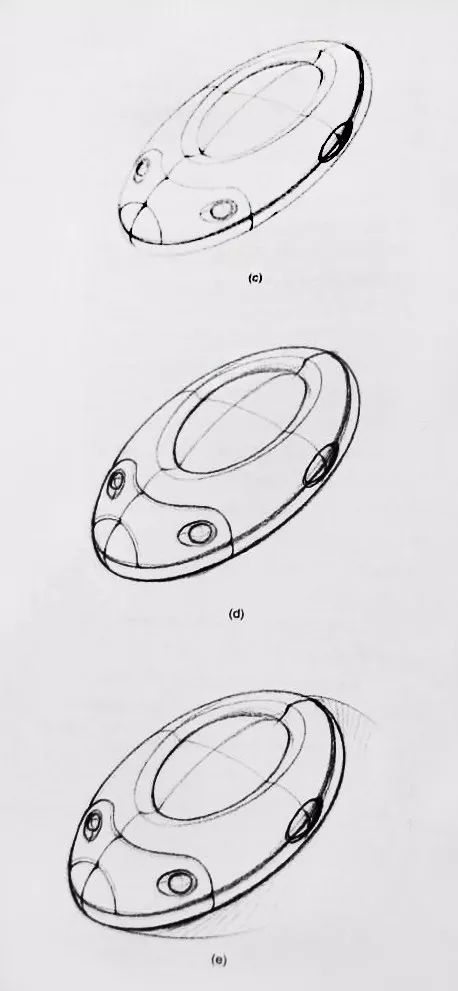

b.使用断面线、中心线体现面的变化,并对结构做进一步的交代。

   分模线的绘制难度较大,因为与底边线的距离需要准确体现透视的变化,如果出现偏差的话,可以在后面的步骤中进行补救。


c.深入细节,刻画各个小部件。

   对按钮、孔及其他的小结构也要特别注意透视的方向,同时考虑面的起伏转折也会对细节产生影响。


d.整体调整。

   轮廓线、结构分界线加粗一些,同时对前面不太准确的线条做细微的调整。


e.加入阴影。

   先用比较放松自由的线条勾画一个大体的边界,然后用比较轻的笔触画排线。注意线的轻重变化要体现出明暗的效果。



作为产品设计师,我们都知道手绘的重要性,手绘对于创意表现的是必不可缺的,想要有一个好的产品手绘技能,不断的练习是一个必经之路,一个长期的过程,当然这中间你也得遵循一个正确的练习方法,不能让精力白费。
