犀牛建筑建模教程,rhino做灰阶度干扰的方法与技巧

你知道么,犀牛建模的应用可不仅仅局限于工业设计行业,在建筑设计行业,rhino软件也发挥着巨大的作用和功效,网上就有流传着不少犀牛建筑建模实例图文教程,下面品索为大家分享来自于月之眼的犀牛建筑建模教程,教你rhino做灰阶度干扰的方法与技巧,大家可以注意学习建模的方法与思维。

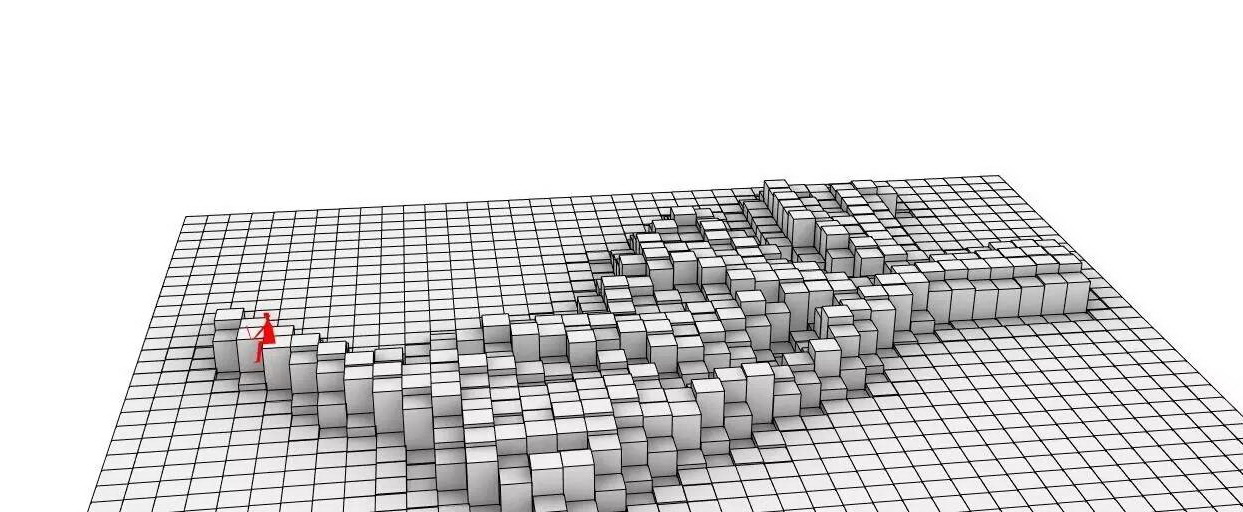

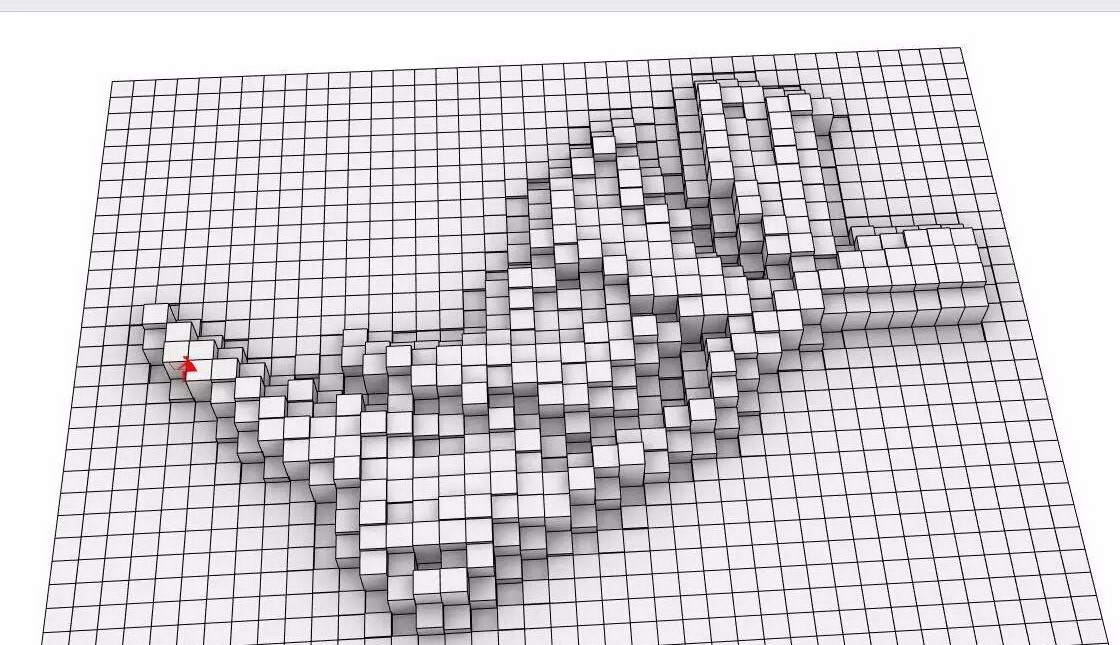

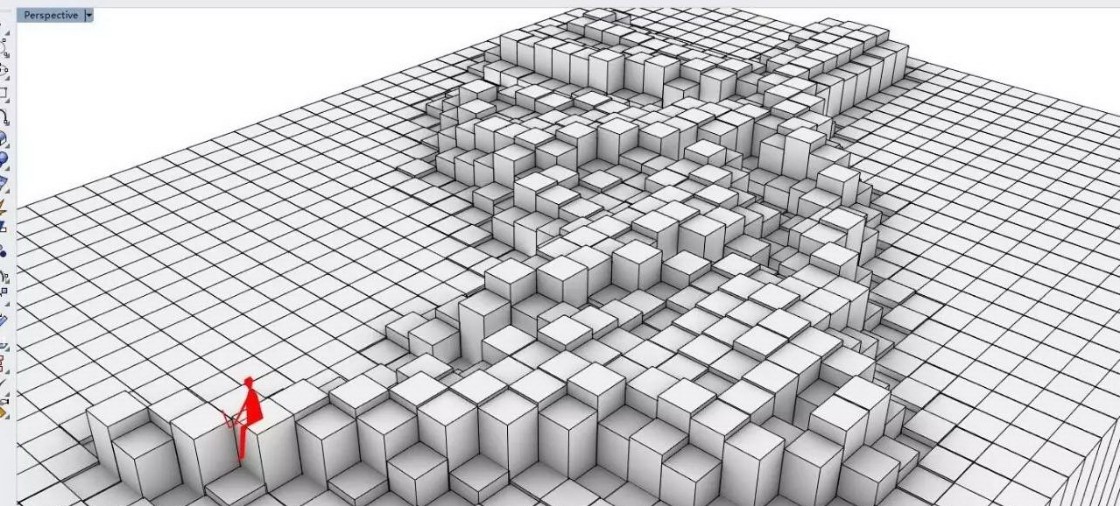

先来看看今天的最后效果

每次用Rhino6WIP的这个极地模式我就想放小人截屏分析图,以后分分钟出分析图。

【第一步】,先分析一下这个造型,这个造型就是用一个个box根据灰阶图的灰度值来拉伸box的长度,最终形成的模型。Grasshopper做这个很方便,那我们如何在犀牛中手工做呢?如果你了解挤出物体(关于挤出物体,以前的教程里讲过,自己可以找找)的特性的话就很容易想到办法了。


(用box命令创建出来的就是挤出物体)

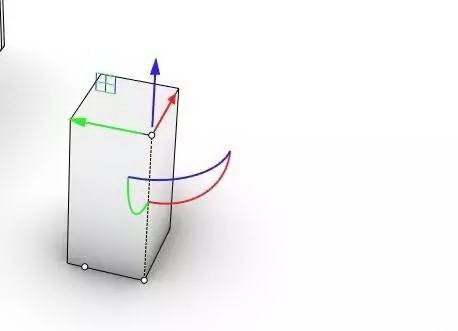

打开挤出物体的控制点,你会发现挤出物体的控制点只有三个,分别是X,Y,Z三个方向,分别控制着挤出物体的长宽高三个方向的参数。所以我们只要移动挤出物体的Z轴点就可以移动box的高度了。

先做一个简单的案例

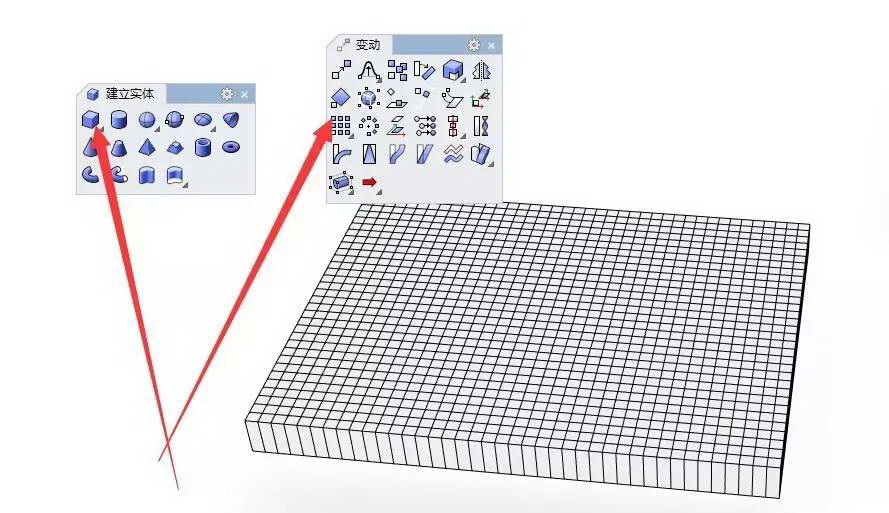

【第二步】,先用box命令创建一个box挤出物体,然后再使用阵列工具,做一个box矩阵。

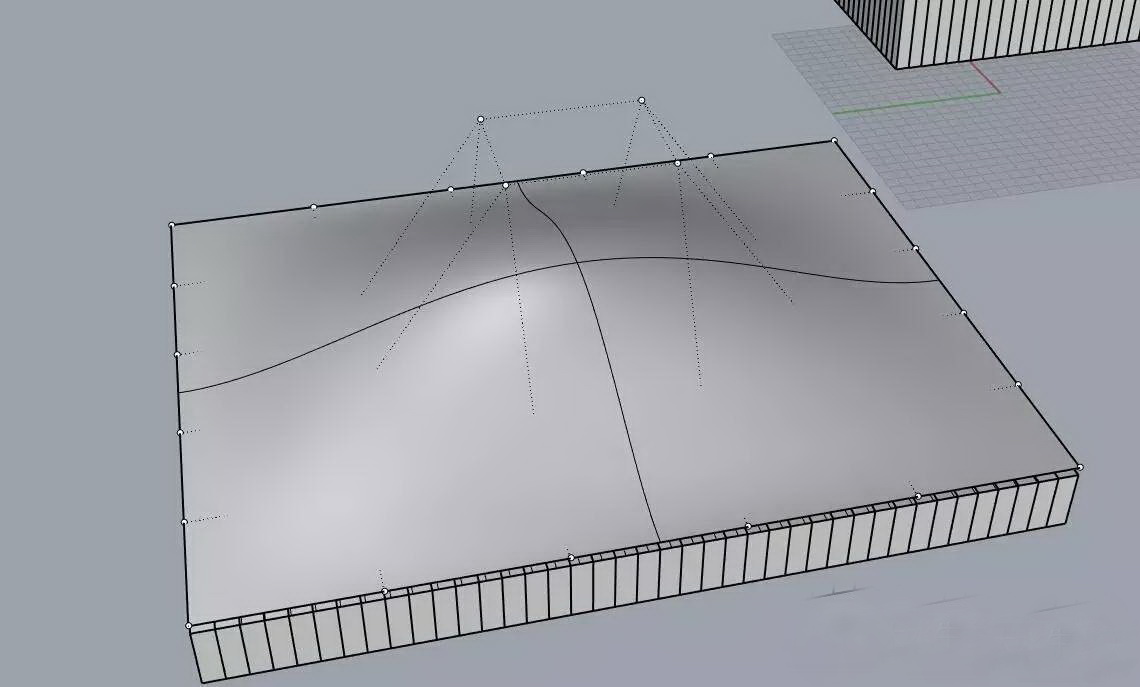

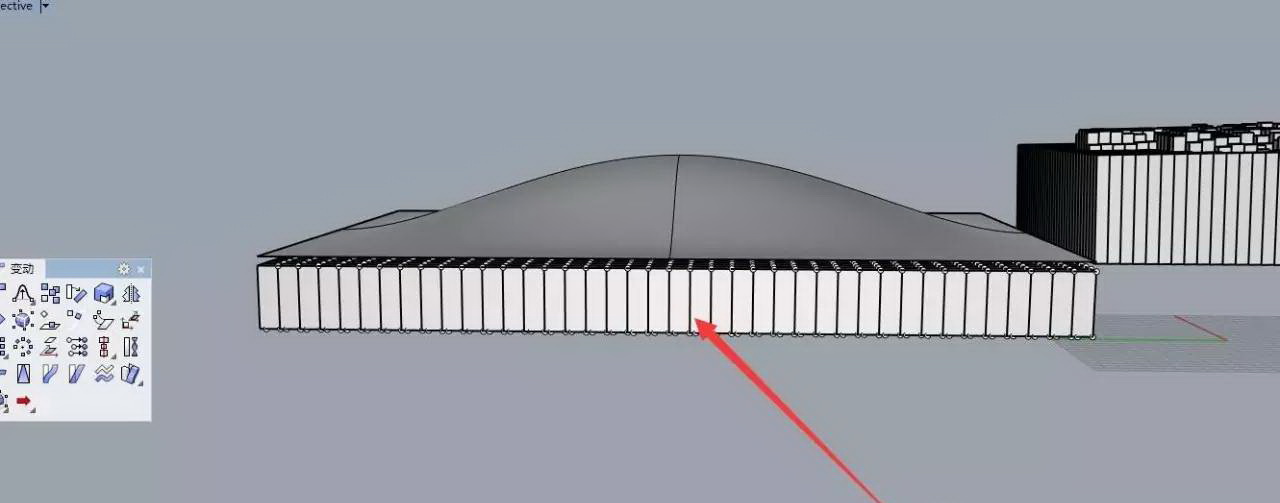

画一个曲面,拉拉控制点

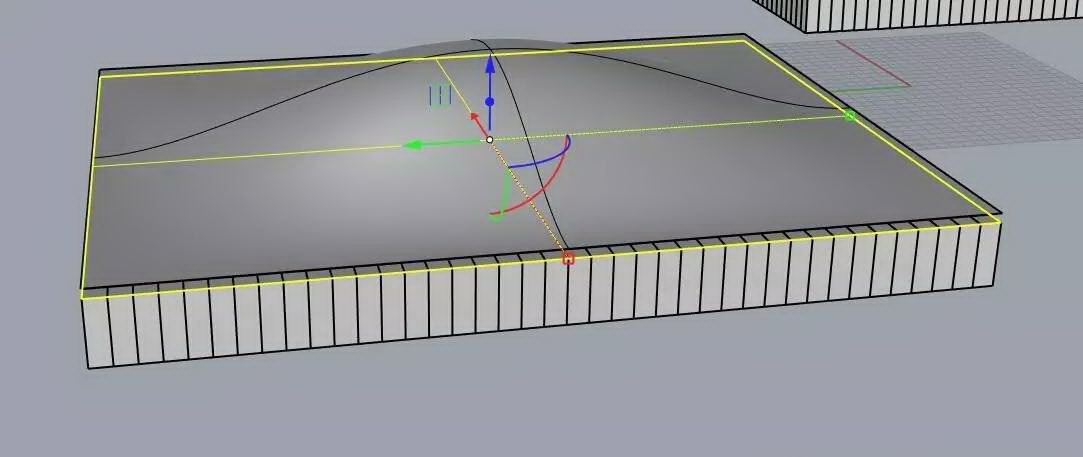

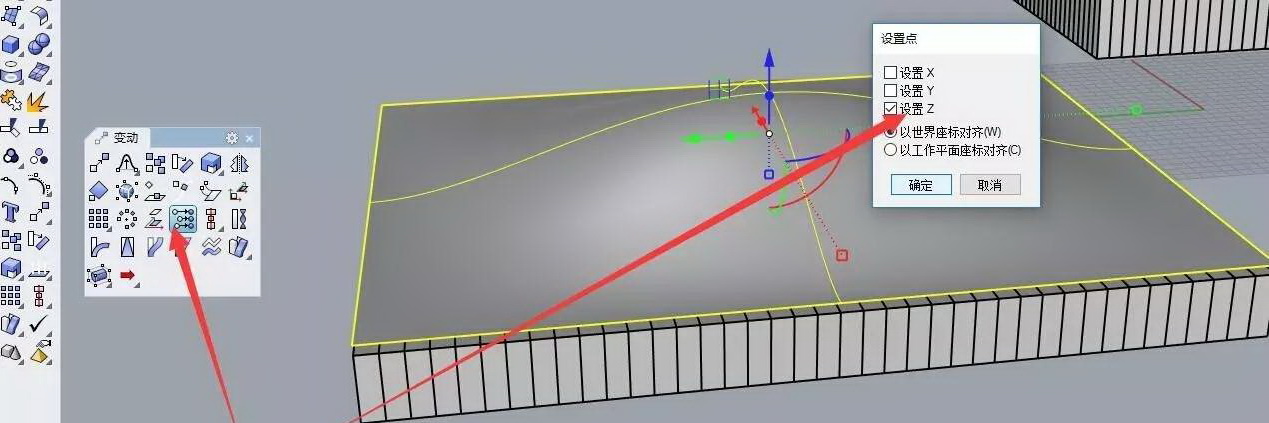

然后复制一个这个曲面,再用setpt命令把这个曲面拍平。

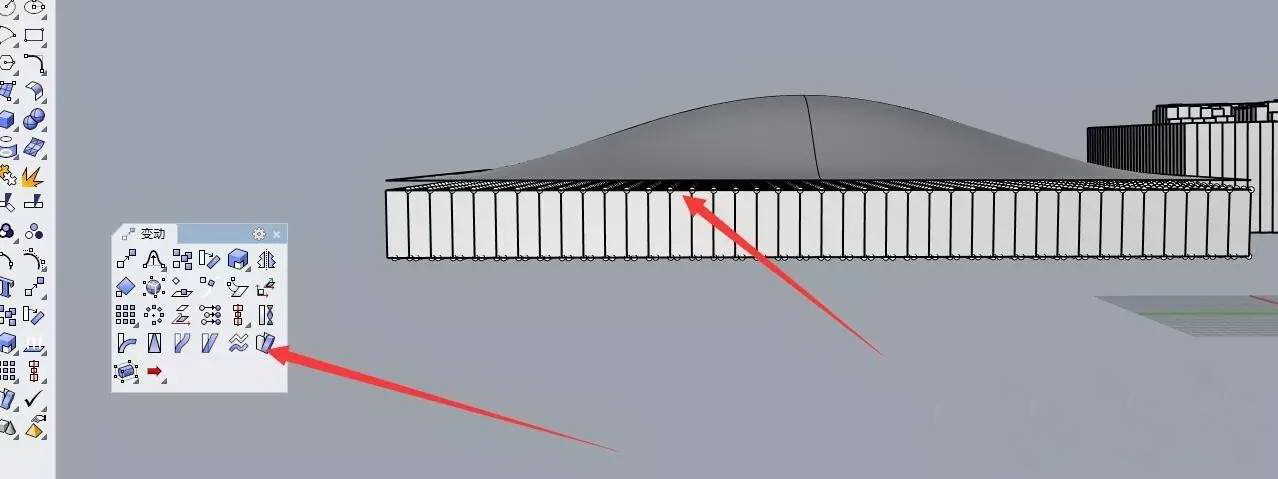

【第三步】打开这些box矩阵的控制点,快捷键F10.然后使用曲面流动工具,流动上面的Z轴控制点

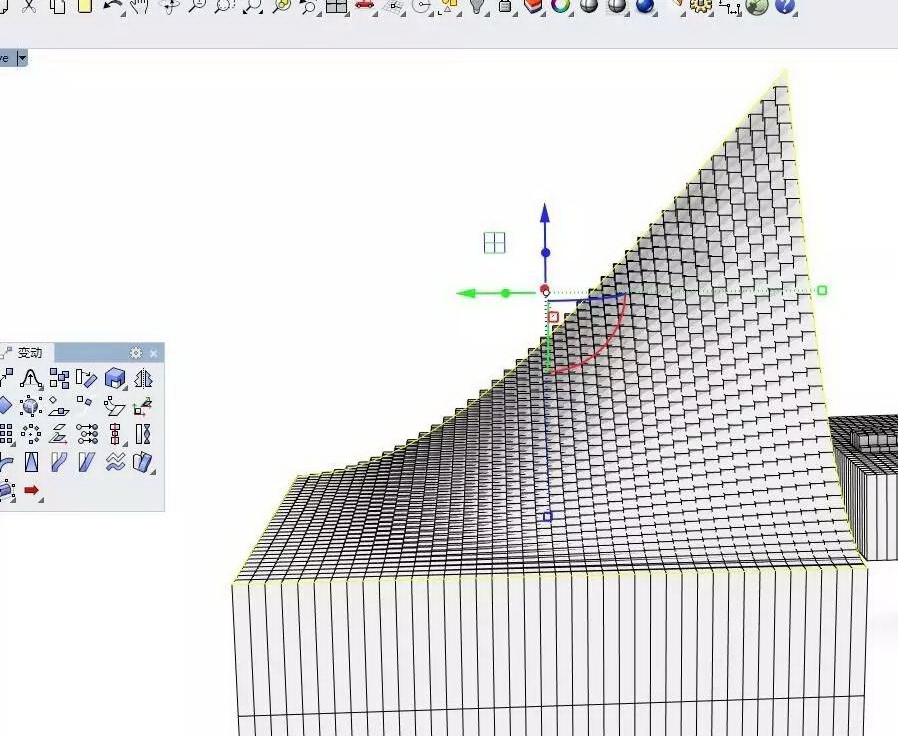

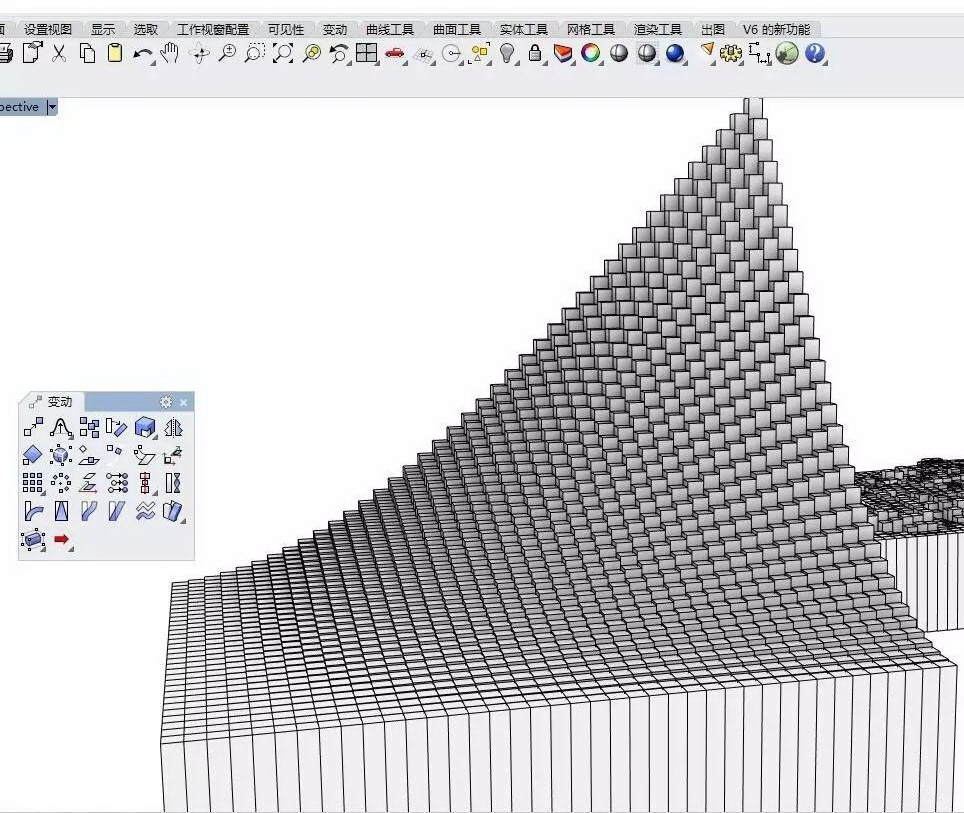

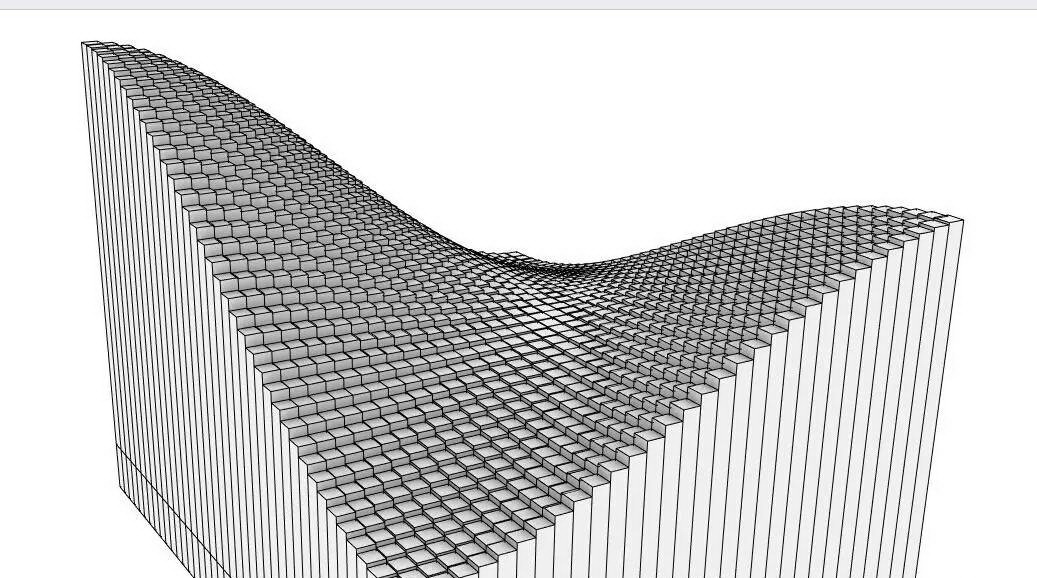

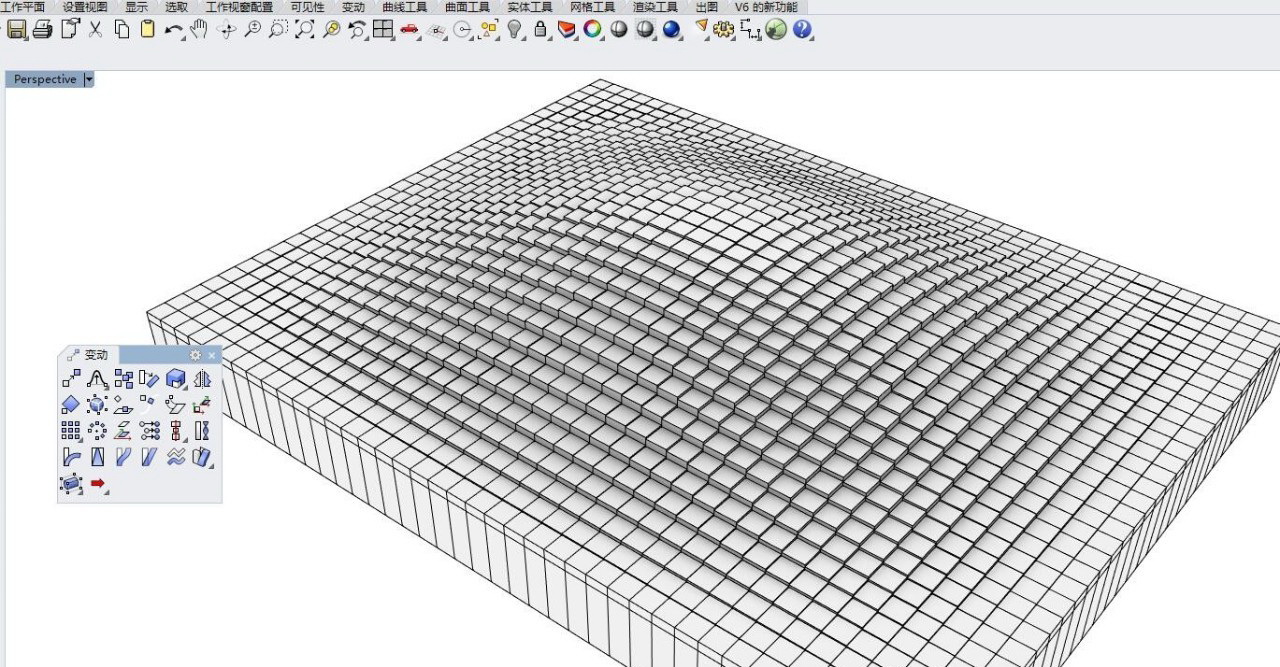

这就是流动出来的成果,是不是想起来很多景观都爱用这样的造型。建筑的big也很爱用这种设计手法。

(BIG建筑事务所的作品)

别以为换个马甲,我就不认识你了

其实看到这里,相信很多朋友都知道灰阶度那个图如何做了,其实就是用一张灰阶度的曲面,来作为流动的目标曲面,刚好犀牛有做灰阶度曲面的命令。

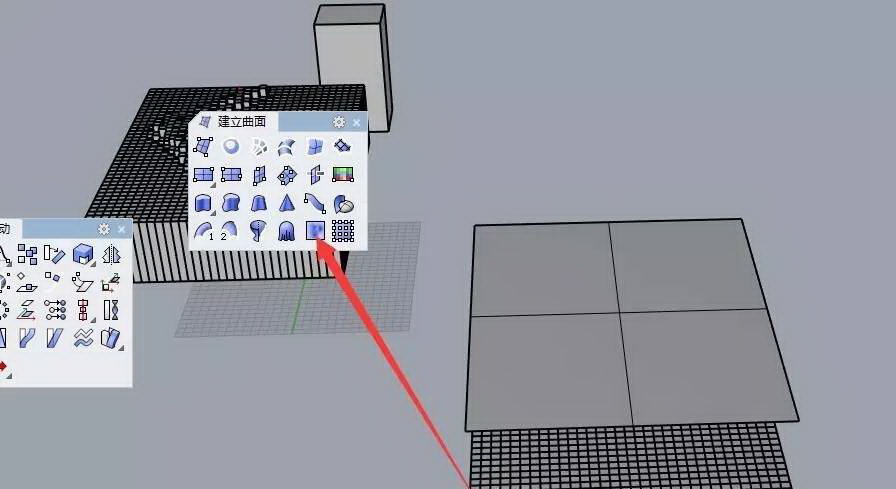

【第四步】用这个命令创建灰阶度曲面

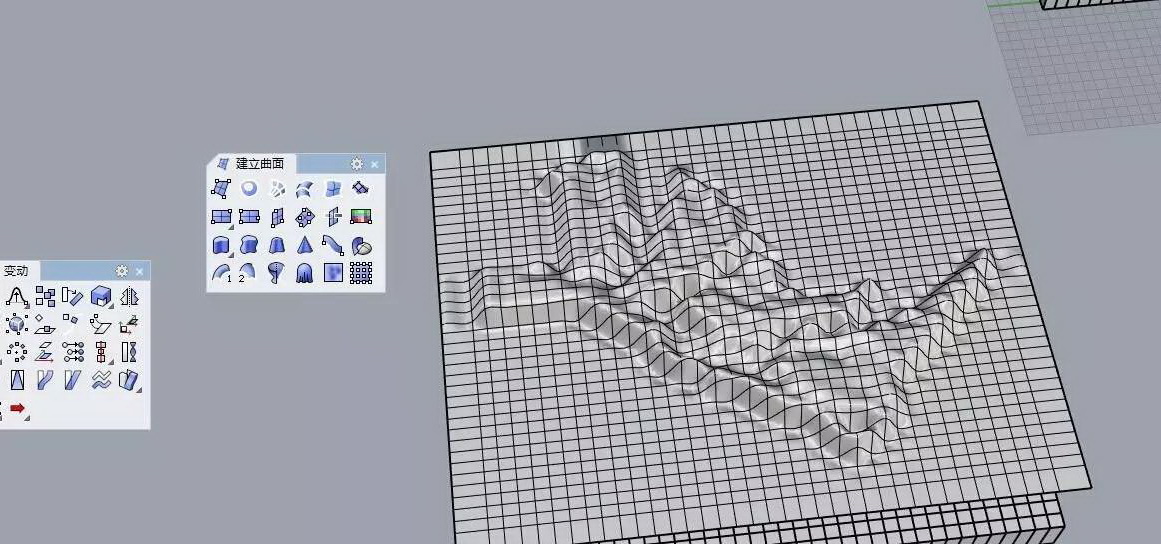

再用曲面流动控制点就OK了


如何是单独建模的话,做一个也差不多就三分钟。很快的。

大家学会没,学会了的话,欢迎分享给正在学犀牛的朋友。

来源:月之眼/大水牛数字设计联盟
