犀牛建筑建模图文教程,教你rhino导入revit的方法

犀牛软件在建筑设计行业也是应用极其广泛以及好用的,建议大家认真学好rhino软件哦,下面品索为大家分享犀牛建筑建模图文教程,教你rhino导入revit的方法,教大家快速的将犀牛对象导入到Revit体量模型中,体量模型可以进一步在Revit中进行操作。

看到很多人都在问rhino进revit的流程,这里结合自己工作中的一个实际案例抛砖引玉一下吧;项目是一个医院更新项目,土建结构已完工,需要从新设计立面和平面。

直接进正题:

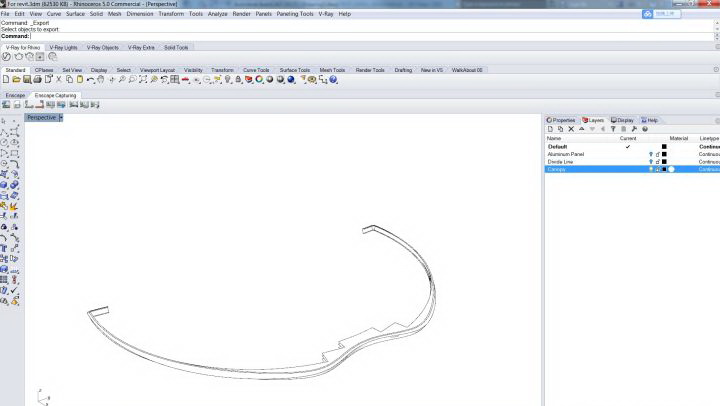

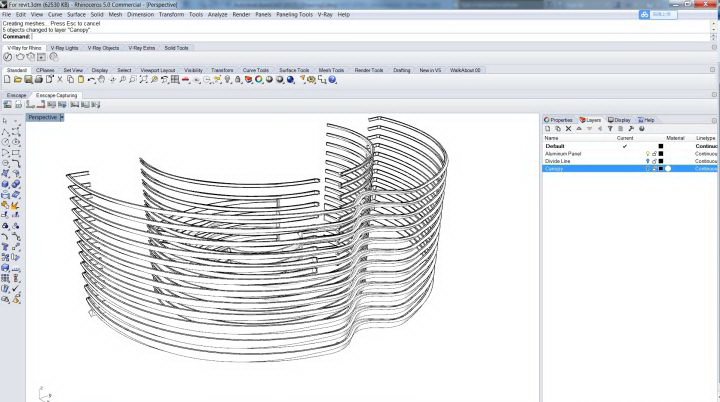

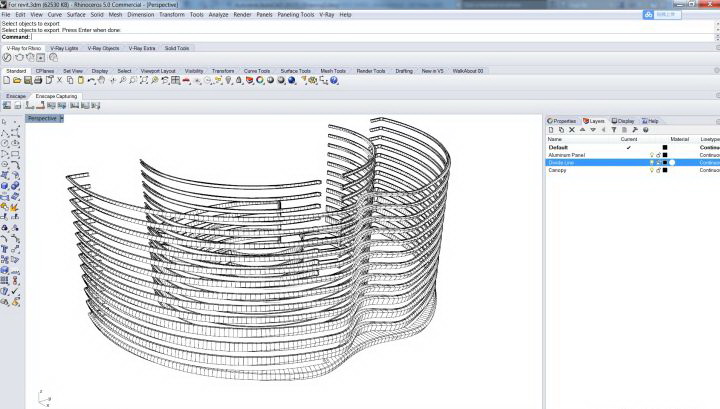

在rhino里将立面模型按需要分层,最好是按照材料的不同来分,这样之后进revit比较容易赋予材质。

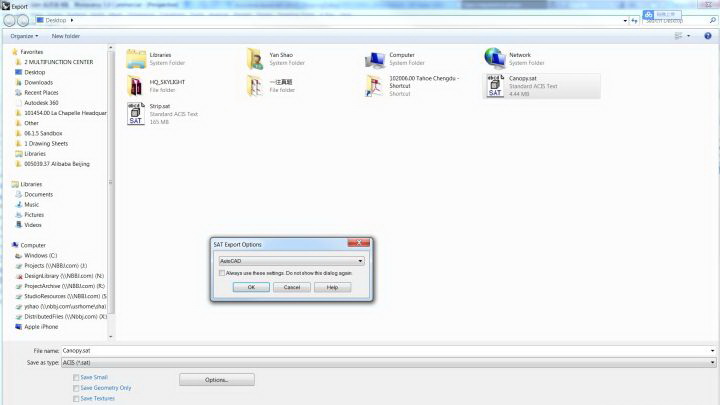

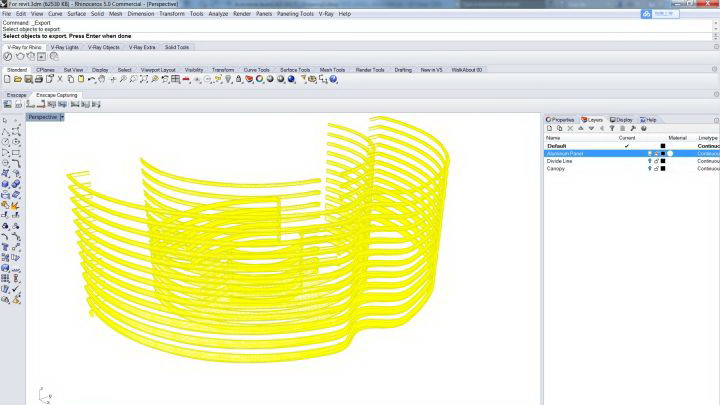

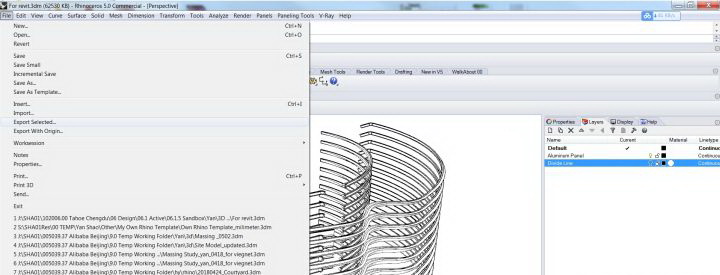

2. 从rhino里导出按图层分别导出模型为.sat格式,(这里需要说明的是sat格式只能导出体量或面,不能导出线)分割线图层里面的线单独导出.dwg格式。

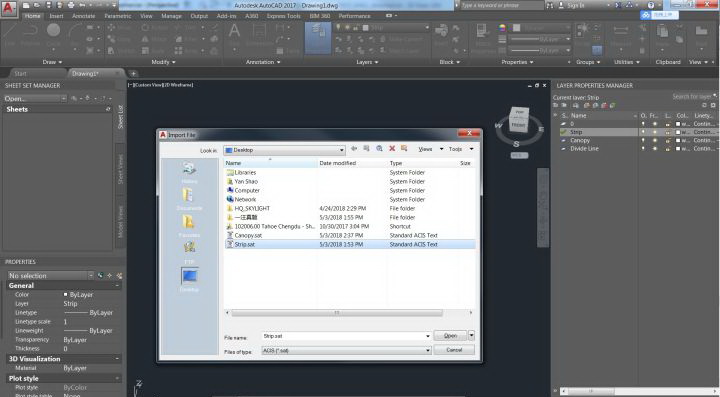

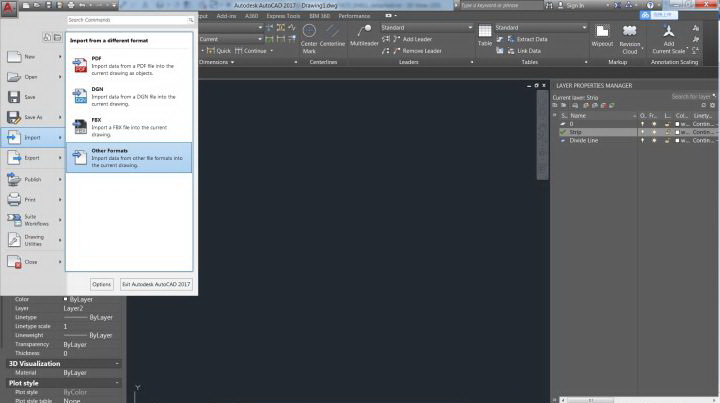

3. 打开CAD,按需要的图层在CAD里新建几个图层,然后将.sat格式的文件按对应图层分别导入CAD,(这个地方是关键,如果我们希望在revit里赋予不同图层的材料信息,必须经过这步CAD的转换过程。)

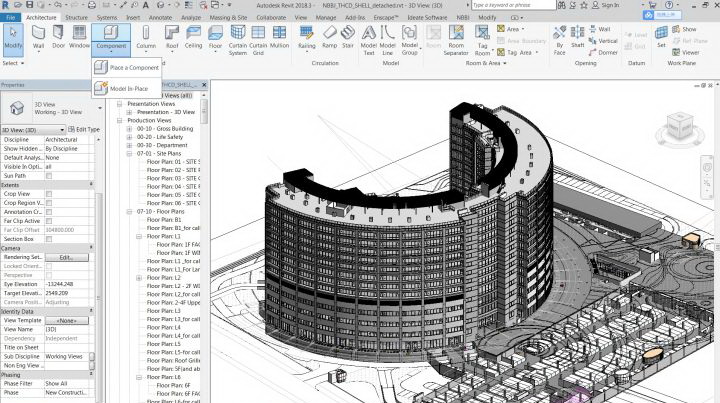

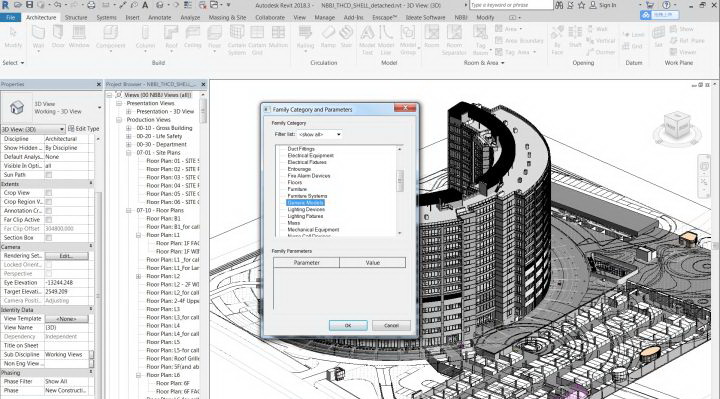

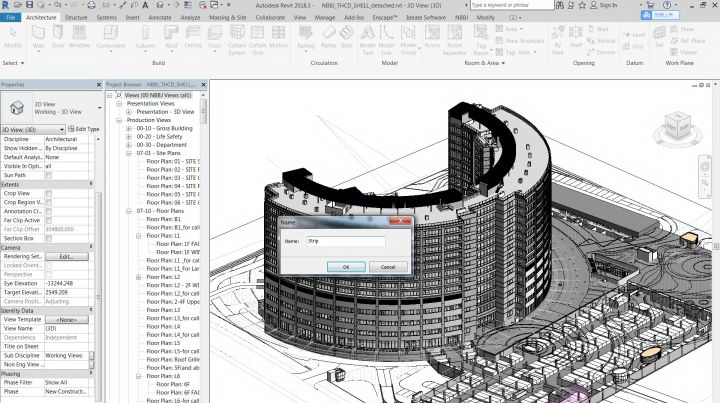

4.保存为DWG格式后,进入revit;选择建筑标签栏,组件,Model in-place,新建Generic Models(这里一般不选择Mass,因为用mass在之后的扩初阶段画墙身大样时会有剖不断rhino导进来的线的问题)。

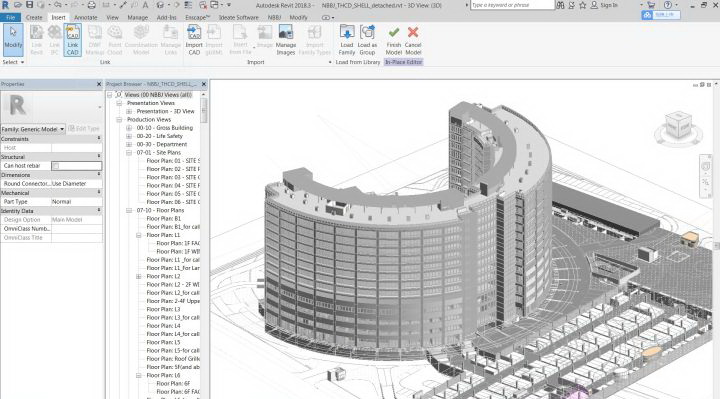

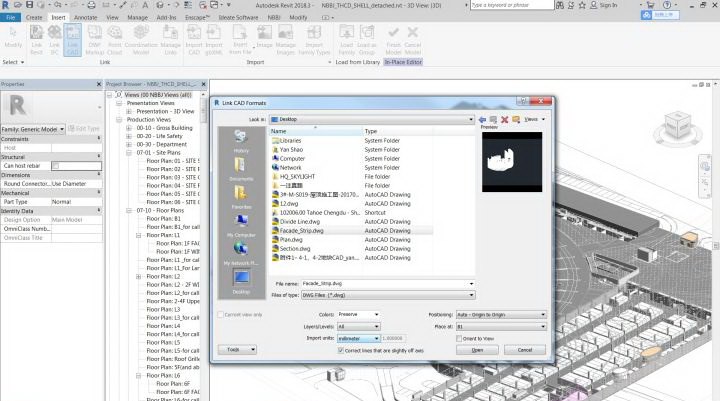

5.选择link CAD(这里一般不用import CAD,除非你确定以后不需要更新导入的模型),在选项里指定单位,Positioning选Origin to Origin,位置默认B1,可以后面修改。

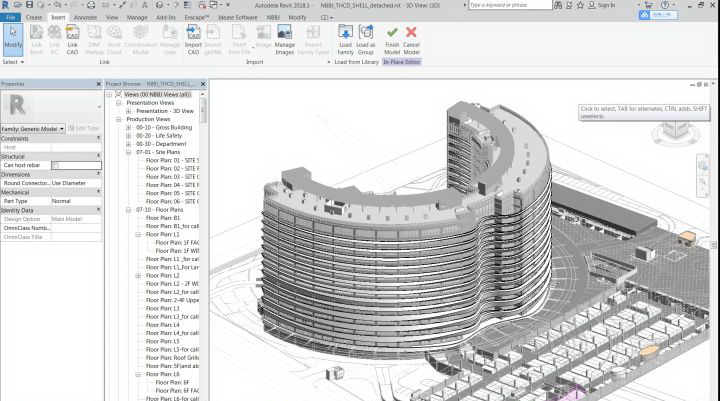

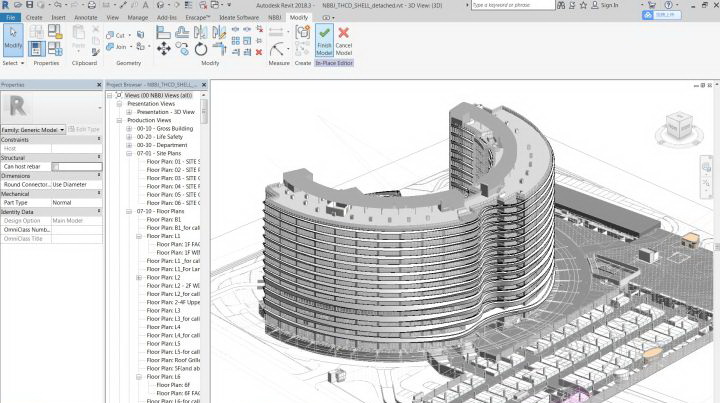

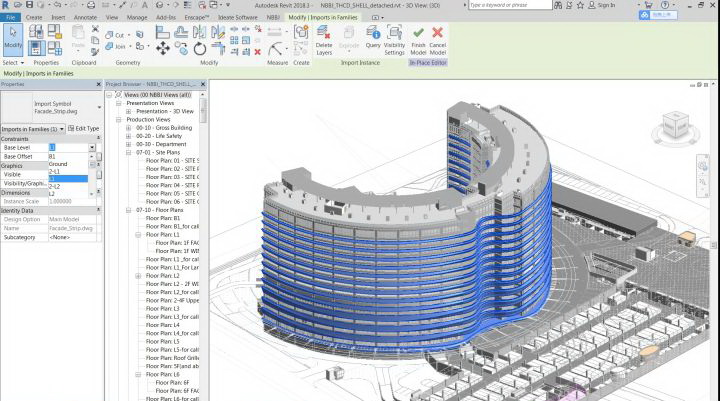

6.修改平面起始点到指定平面。

以上是导入的基本流程,希望对大家有帮助,希望和大家多交流分享。

来源:mofan86
