犀牛基础建模教程，音响犀牛建模的步骤方法
本文品索教育将为大家介绍一个犀牛基础建模教程，这个教程是关于音响犀牛建模的步骤方法，一共有十六个步骤，但是整个过程并不是很难，大家可以打开犀牛软件，一起来学习。只有自己动手，才能真正地掌握这个教程，希望能对大家有所帮助。
犀牛基础建模教程，音响犀牛建模的步骤方法

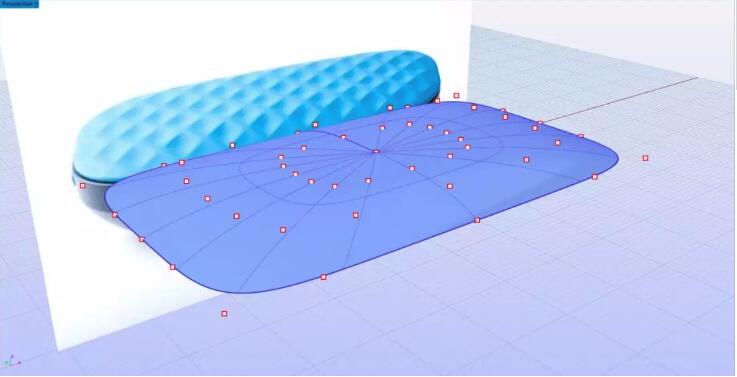

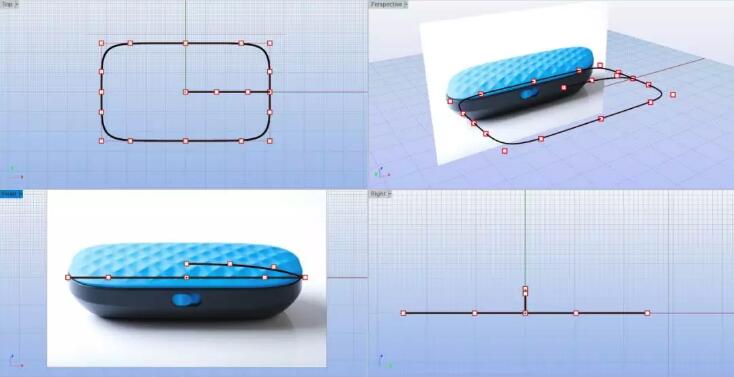

参考图片画出如图所示的2条线，使用“沿路径旋转”工具生成顶面（通过调点使曲面更加光顺）。如下图
2.镜像顶面，通过调点生成底面。然后使用“放样”生成中间的面。

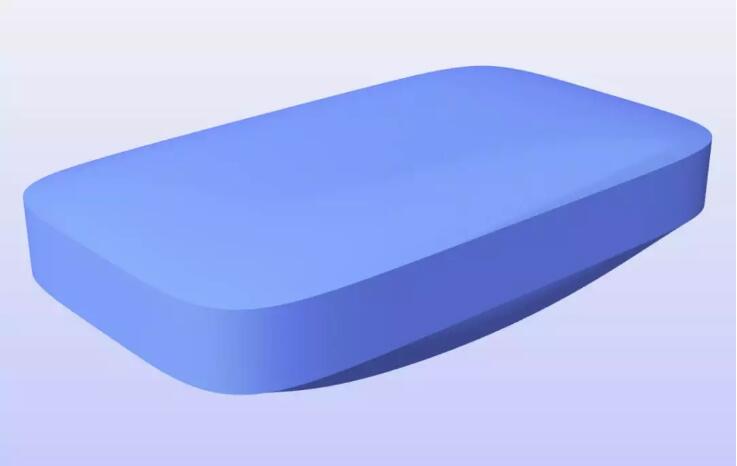

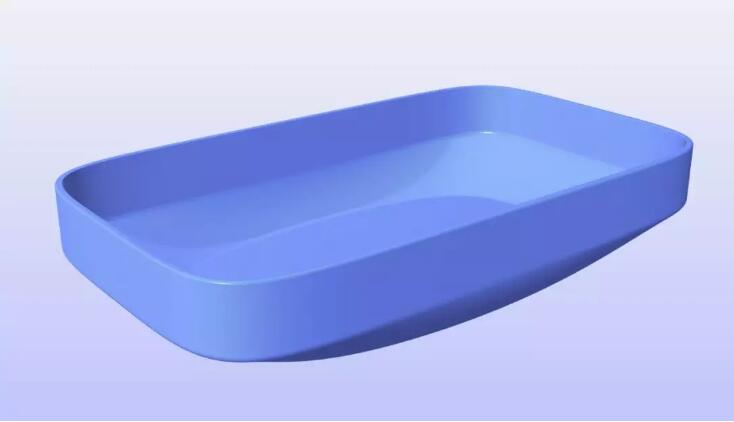

3.做出2个平面，将物体分割成2个部分，使用“曲面加盖”让上下两个部分成为实体。将底部进行“抽壳”，然后倒角。

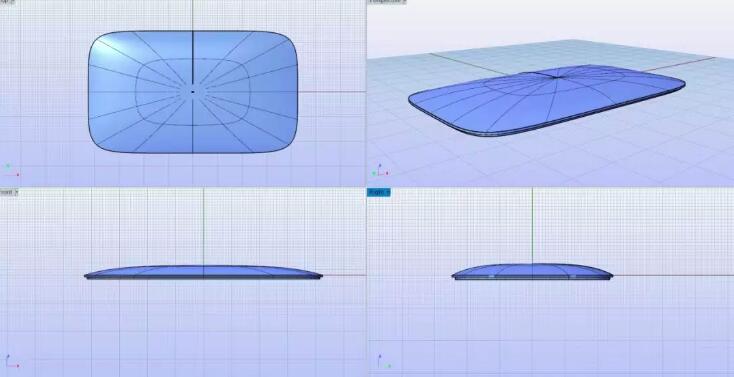

4．使用“复制边缘线”复制出盖子的边缘，然后向内偏移出一段距离然后使用“线拉伸体”工具拉伸出一段距离。完成盖子的大体。

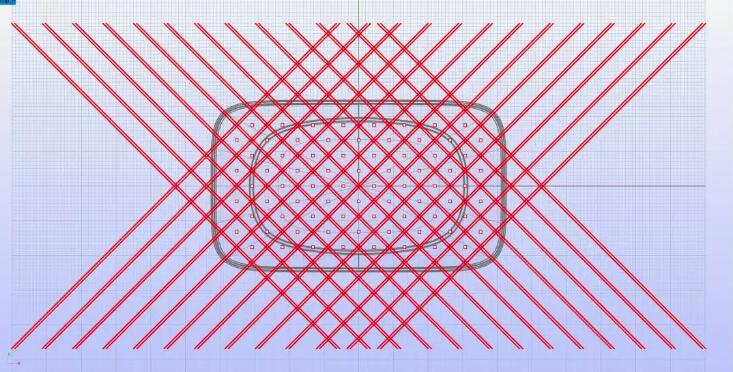

5.画出如图的点和线。

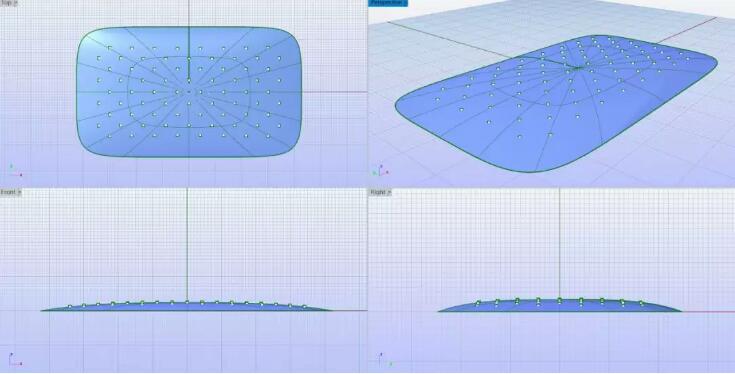

6.抽离顶面，然后复制一份，通过拉点使复制出来的面低于原始曲面。通过“拉回曲线”将点投影到复制出来的面如图。

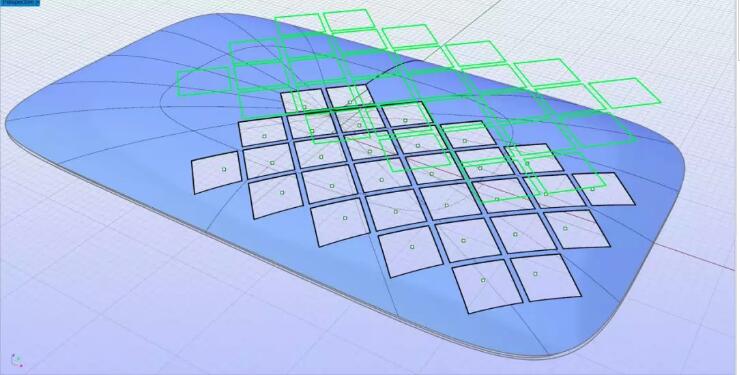

7.将之前的方形线框投影到顶面上，然后修剪。

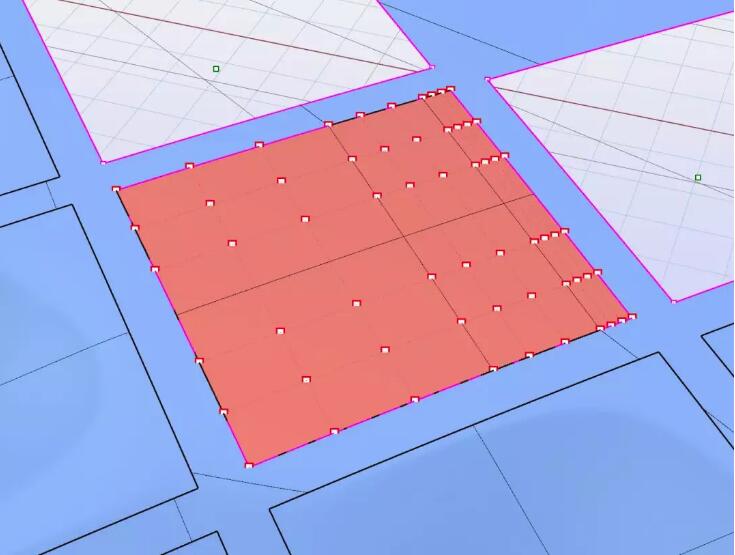

8.用“四边生面”补上切割出来的方形。

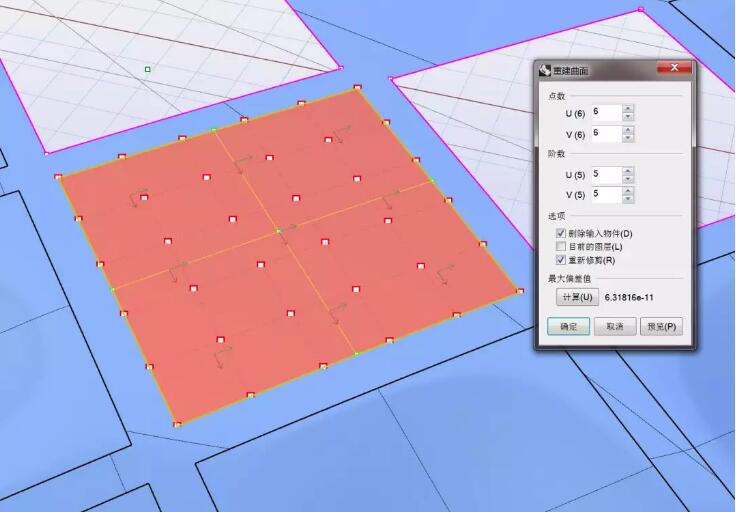

9.“重建曲面”，键曲面重建成5阶6点。

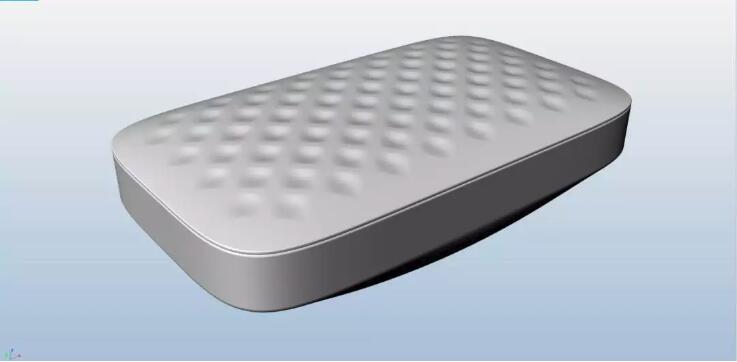

10.求出重建曲面的面积重心，点选曲面中间的4个点，使用移动工具，移动的起点是之前求出的面积重心，重点是之前使用“拉回”投影出的点。用上述方法补上其他的四边面。然后倒完盖子的倒角。之后效果如下图。
11.通过参考图片，在前视图定出开关的位置。

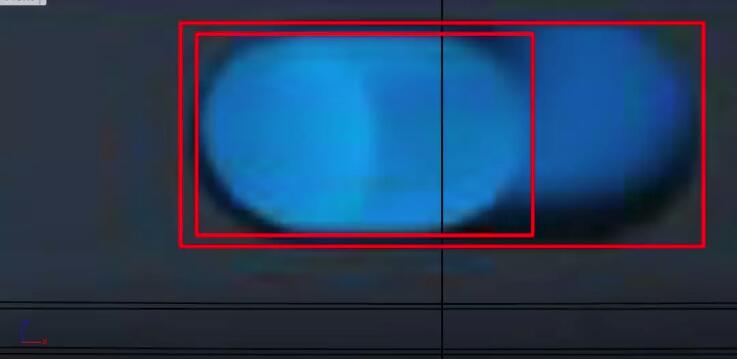

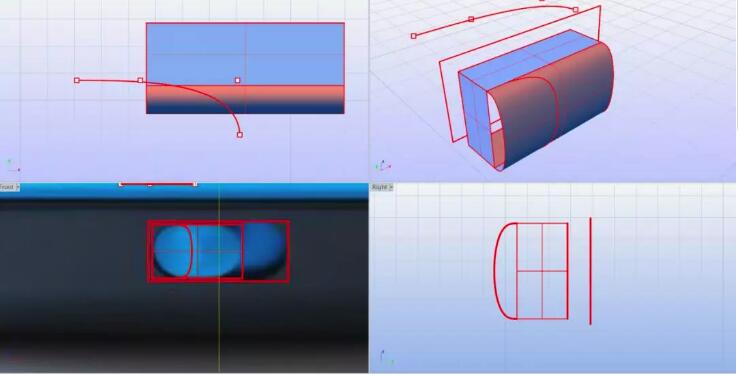

12.在图中画出入下图的线框，使用“线拉伸面”将较小的线框拉伸出来，然后使用“混接曲面”将拉伸出来的面混接。在顶视图画出一条曲线，投影在混接生成的曲面上，如图。
13.将画出的曲线拉伸，然后在另一边镜像，再后之前拉伸出来的面相互修剪，做出大致的开关造型。
14.将之前画出的较大的线框线拉伸体，与之前的底部进行布尔运算，做出安放开关的凹槽。如图。

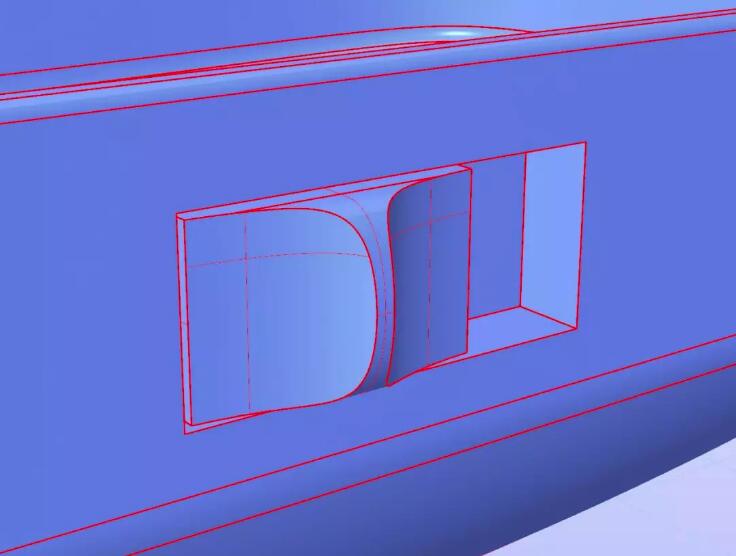

15.继续使用布尔运算调整开关造型。将开关做的更加生动。如图。

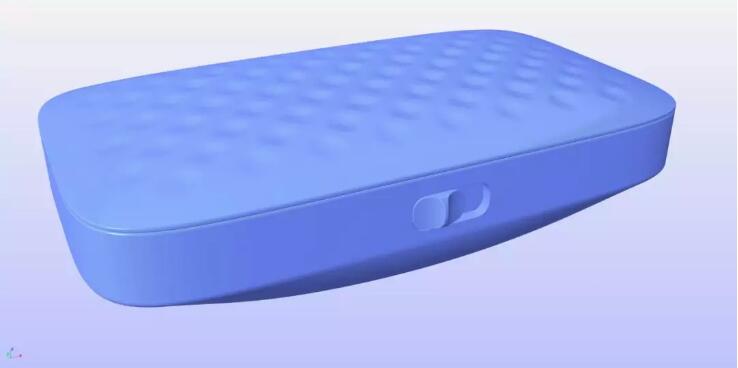

16，最后将其余的角倒完。完成效果如图。
以上便是关于犀牛基础建模教程之音响犀牛建模的步骤方法，通过上面这些步骤，我们就能够完成这一个音响建模了，大家不妨打开软件来尝试一下。如果你对犀牛软件学习有兴趣的话，也可以在品索教育犀牛软件培训班详细了解一下。
