Proe扭簧零件创建方法，Proe建模基础教程

对于工程师来说，尤其是结构工程师，proe软件是必备工具，它的参数化建模能够帮你实现各种机械零件的建模，即使是产品的结构设计，它也能够游刃有余。下面品索教育为大家带来Proe建模基础教程，Proe扭簧零件创建方法，对于proe学习的新人们一定不要错过的基础图文教程，一共十二个步骤，相信会让你收获良多。

我们来看看最终效果图：

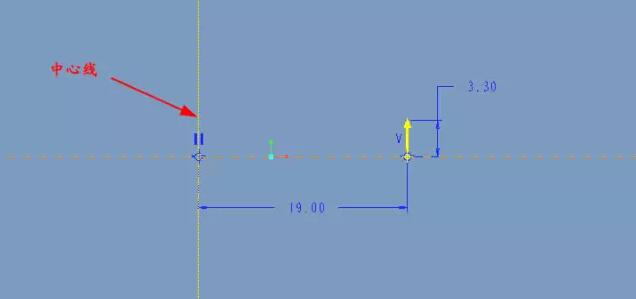

第一步：插入曲面

点击【插入】-【螺旋扫描】-【曲面】，绘制如下图所示的扫引轨迹。

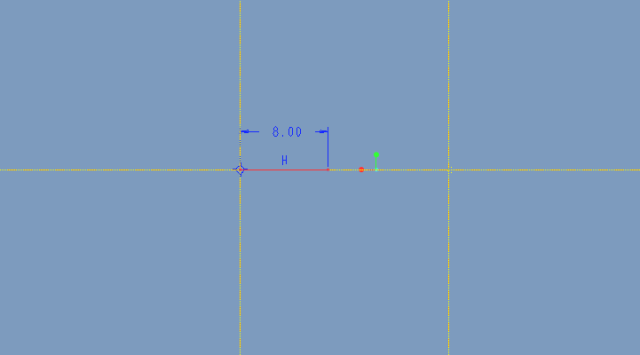

绘制如下图所示的扫描截面。

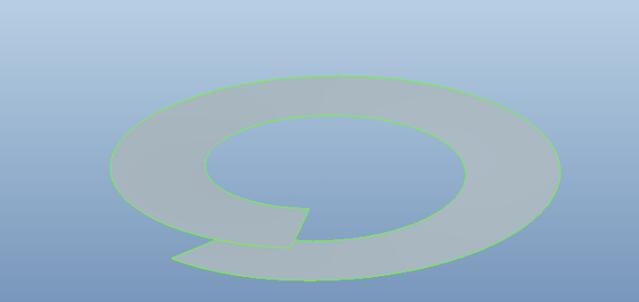

完成效果。

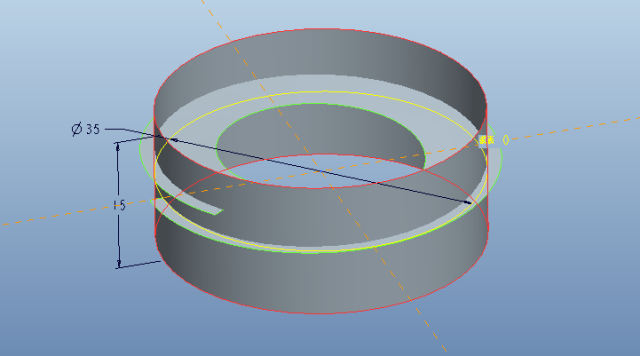

第二步：拉伸曲面

点击拉伸，类型选择“曲面”，对称拉伸15。

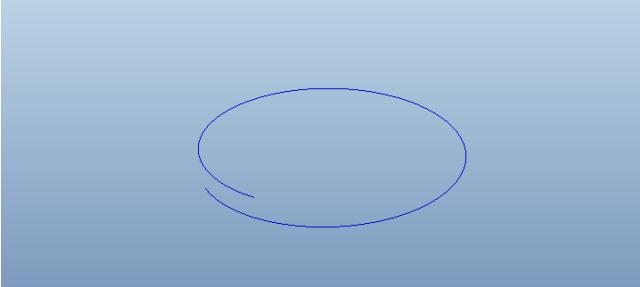

第三步：创建曲线

按住ctrl依次选择螺旋扫描和拉伸特征，点击【编辑】-【相交】，创建出下面的曲线。

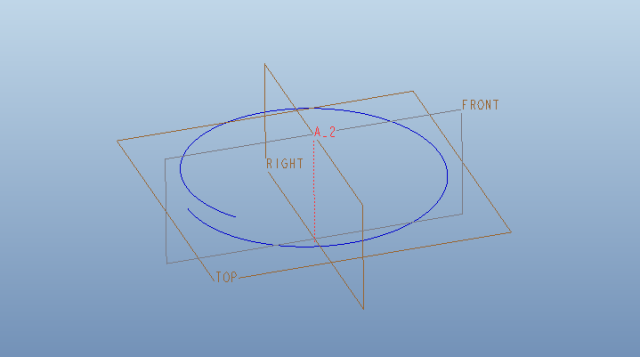

第四步：创建基准轴

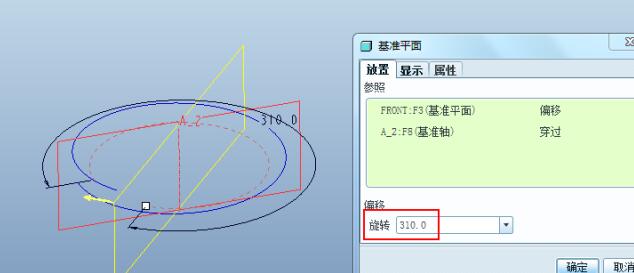

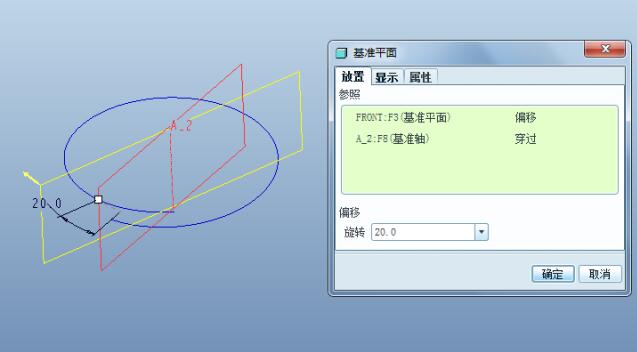

第五步：创建两个基准面

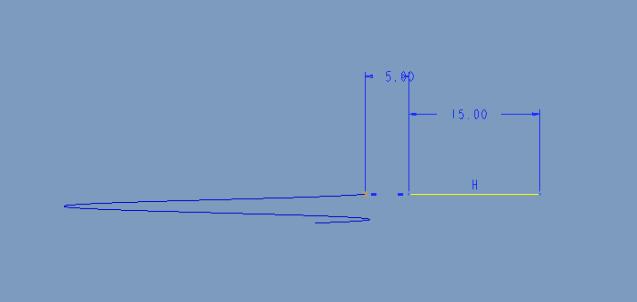

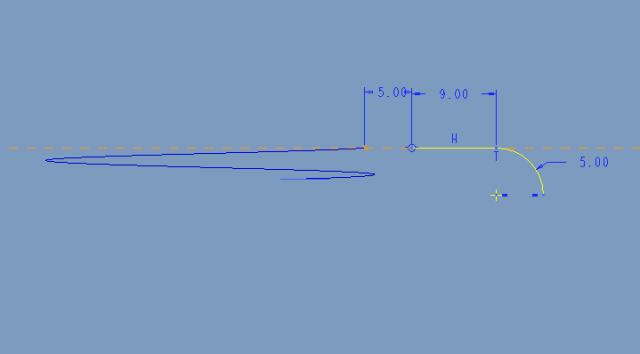

第六步：创建草绘

依次在上面的两个基准面上创建下面的草绘。

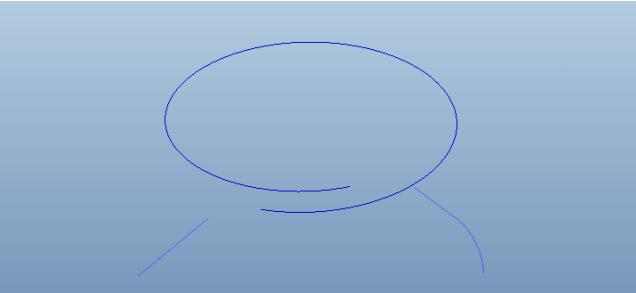

绘制完成如图所示。

第七步：创建曲线

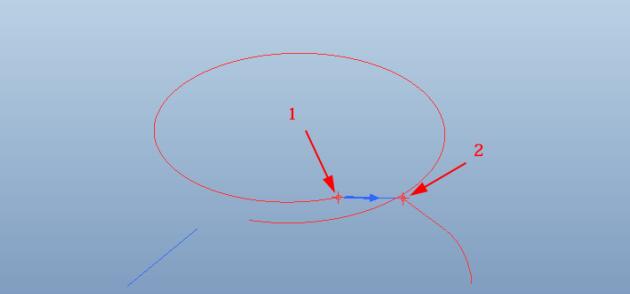

点击【曲线】-【通过点】-【完成】，依次选择下面的箭头所指的两个曲线端点。

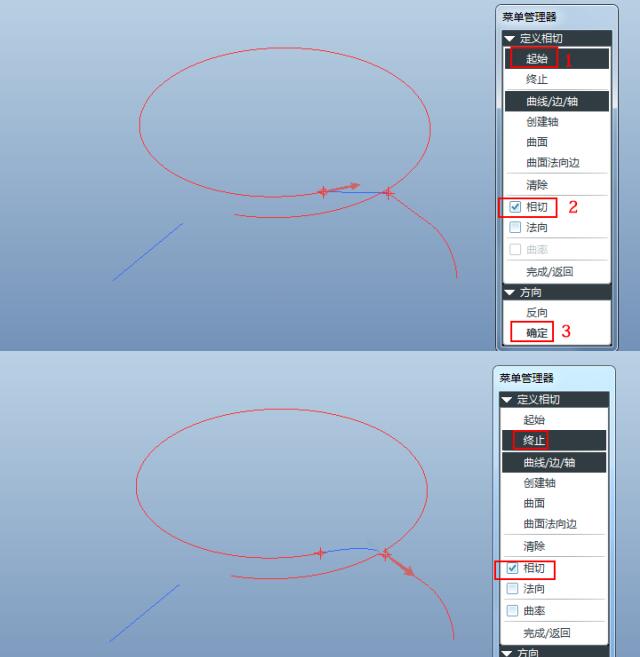

设置端点的约束为相切，如下图所示。

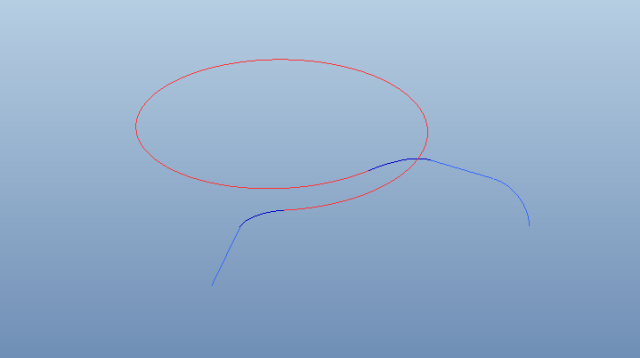

完成。

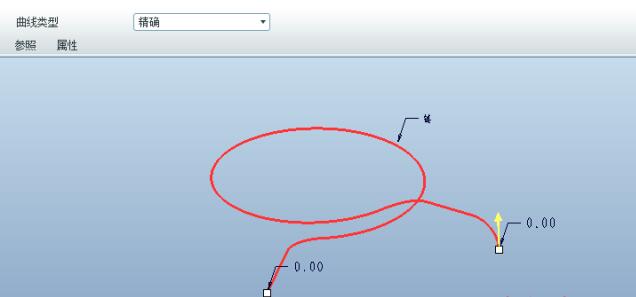

第八步：复制曲线

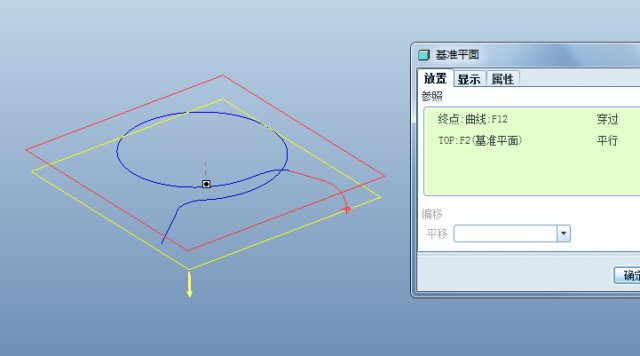

第九步：创建基准平面为下一步的镜像做准备

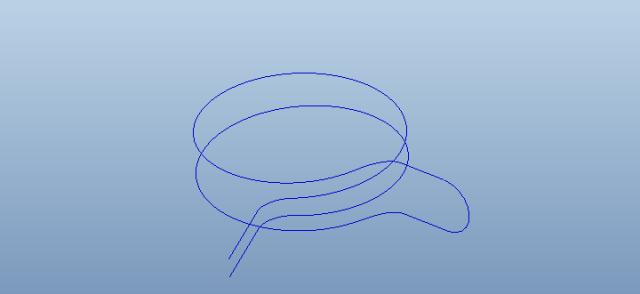

第十步：将步骤8中的复制特征进行镜像

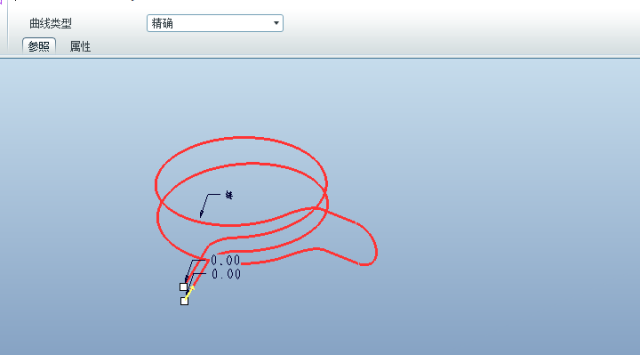

第十一步：再次复制所有的曲线

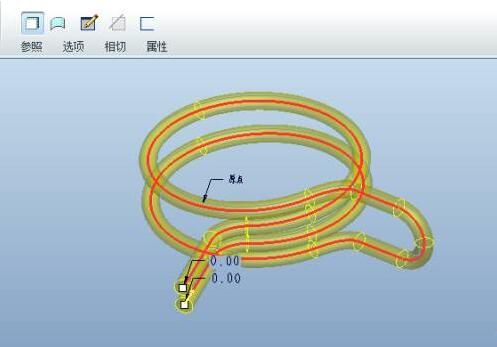

第十二步：可变截面扫描

点击可变截面扫描，选择上一步创建的复制特征为扫描轨迹，扫描的截面是一个直径为3的圆。

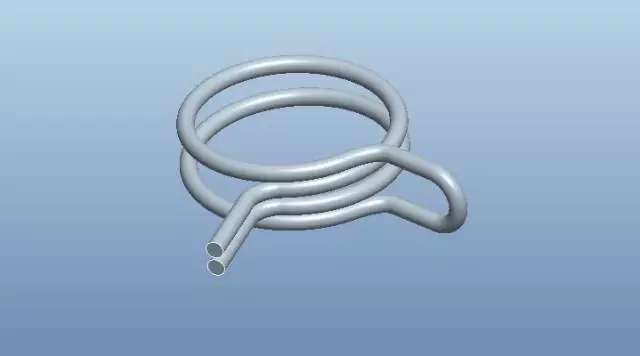

最终效果：

以上就是Proe扭簧零件创建方法步骤，大家可以试试，毕竟教程还是比较简单的，肯定可以实现同样的效果。
