CAD实例绘图教程，快速绘制平面吊钩图文教程

作为工程制图的软件，CAD内置有很多绘图工具，你可以通过它绘制各种各样的工程五金物件以及制图效果。下面这篇CAD实例绘图教程是一个比较简单的基础入门教程，教你快速绘制平面吊钩的图文教程，绘制的对象是我们日常生活比较熟悉的挂钩，比较适合cad新人学习。

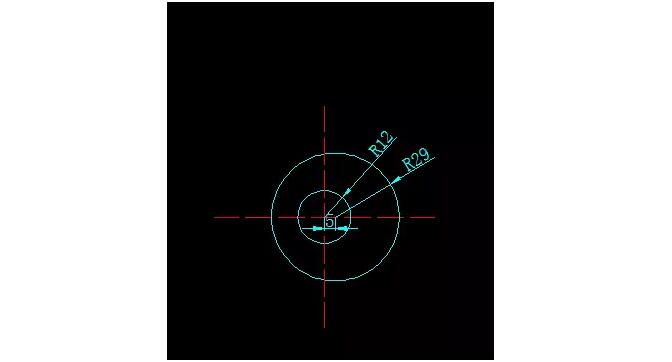

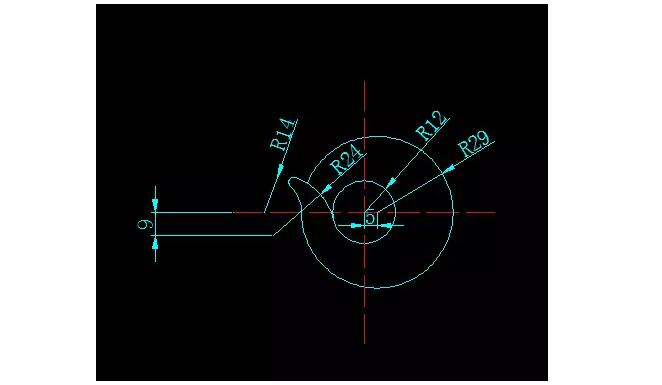

第一步：十字垂直中心线，中心点画R12的圆，中心垂直线偏移5，交点画R29的圆，删除偏移的垂直线。

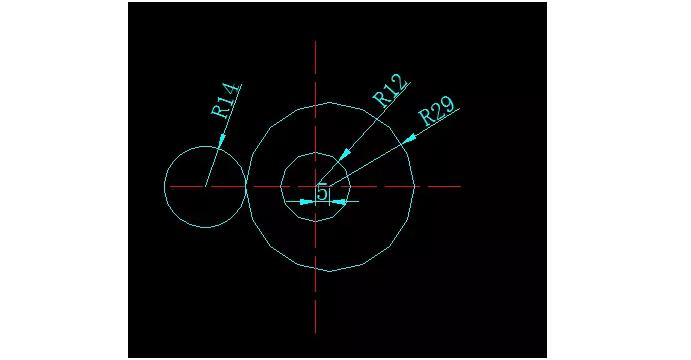

第二步：R29圆与水平线的交点画R14的圆，找出R14圆的圆心，在这个圆心画R14圆，删除交点画的R14圆。

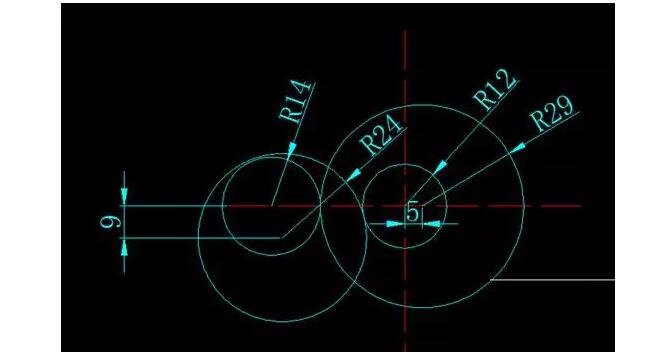

第三步：十字中心线的水平线下偏移9，在中心线的水平线与R12圆的交点画R24的圆，与下偏移9的水平线的交点，找出R24圆心，在这个圆心画R24的圆，删除找圆心的圆。

第四步：在画完R14和R24圆的交点，用相切相切半径画出R2的圆，TR回车俩次开始修剪。

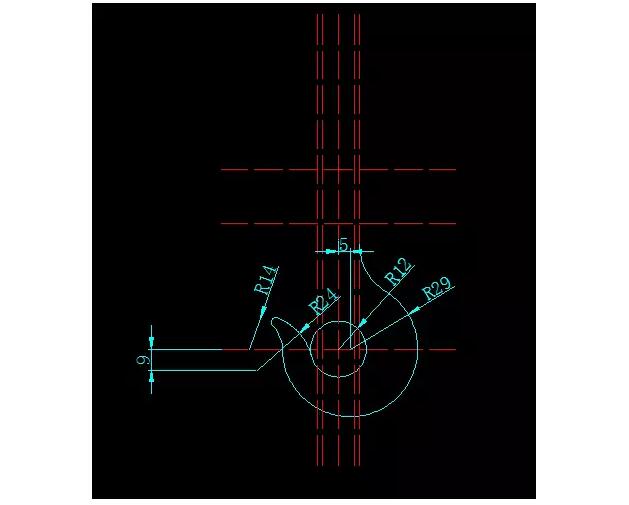

第五步：中心线水平线上偏移54，再偏移23，中心线垂直线左右偏移7，在左右偏移9，用相切相切半径画右偏移9的线和R29的圆画R24的圆，TR回车2次修剪。

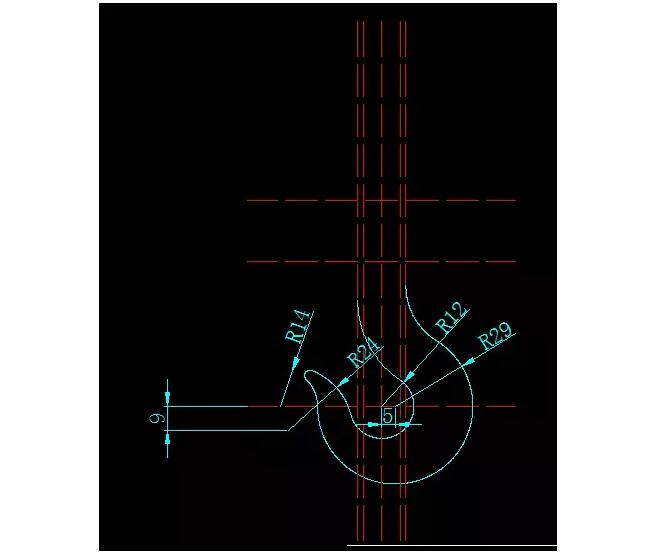

第六步：用相切相切半径画左偏移9的线和中心圆R24画R36的圆TR回车2次修剪。

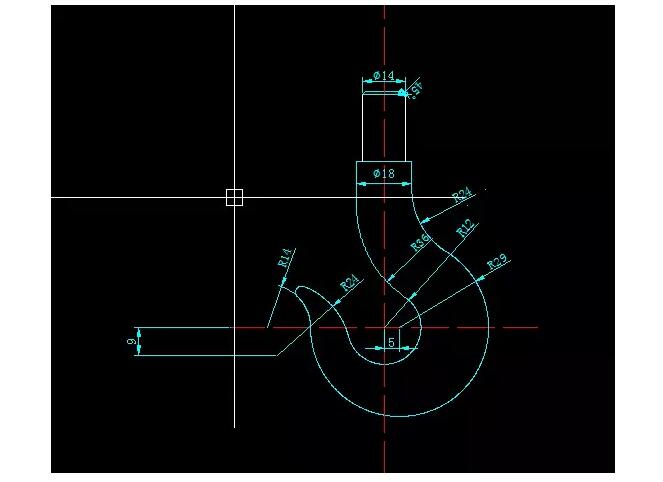

第七步：左右偏移7的线往里偏移1，偏移23的线往下偏移1，偏移后的线交点连接直线，画好2个45?，TR回车2次修剪。

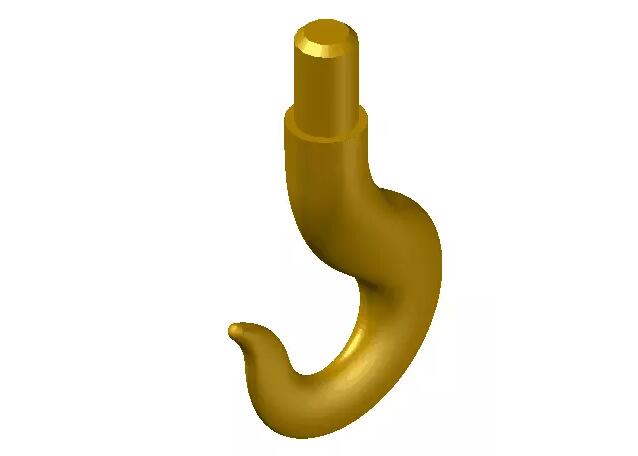

绘制效果图：

感兴趣的朋友可以按照图文教程步骤，一步步绘制平面吊钩，进一步增强自己的软件操作及熟悉程度，以达到更快cad入门学习制图操作。
