Proe曲线创建宝典，七种常用曲线方程式编写方法附配图

不管是工程制图还是机械绘图中，掌握曲线的创建方法都是必须的，即使是在proe构曲面时，曲线也是起着很重要的作用，通过点插入基准曲线，经常能用到，何况制图中那么多曲面及曲线，如果用Proe创建，你都会么？下面品索教育带来Proe曲线创建宝典，分享七种常用曲线方程式编写方法并附上曲线配图，帮助proe软件新人更快入门proe曲线创建。

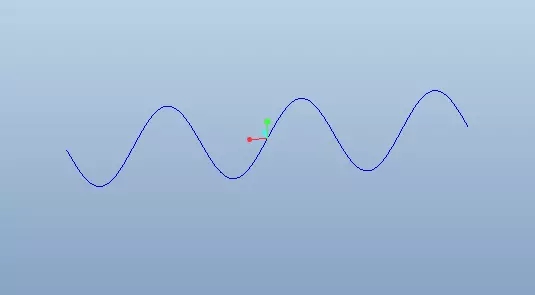

1.正弦曲线

参数方程：

x=t*360

y=0.5*sin(t*360)

z=0

坐标系类型：笛卡尔坐标

图形：

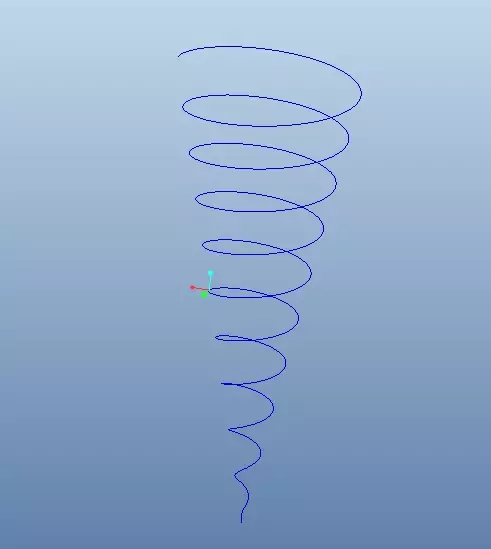

2.螺旋线(1)

参数方程：

r=t

theta=10+t*(10*360)

z=t*5

坐标系类型：圆柱坐标系

图形：

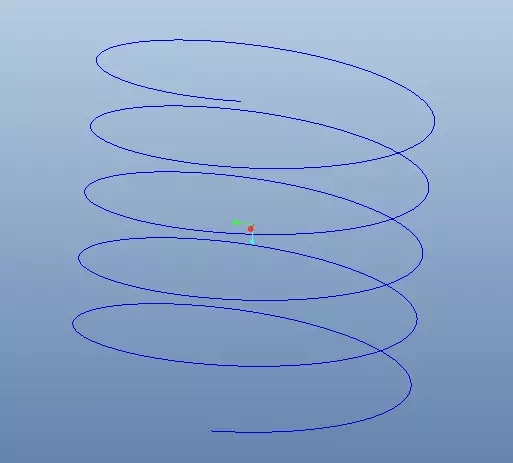

螺旋线(2)

参数方程：

x=5*cos(t*(5*360))

y=5*sin(t*(5*360))

z=10*t

坐标系类型：圆柱坐标系

图形：

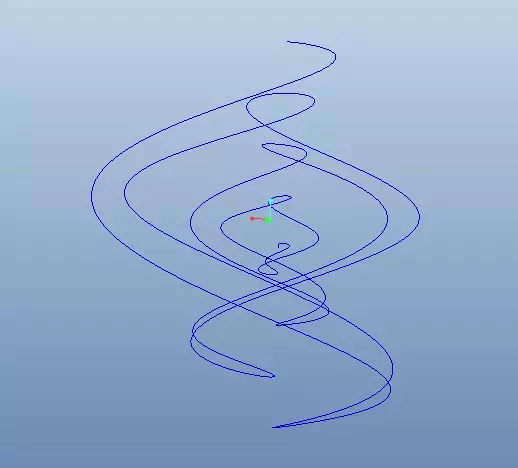

3.蝴蝶曲线

参数方程：

rho=10*t

theta=360*t*4

phi=-360*t*10

坐标系类型：球坐标系

图形：

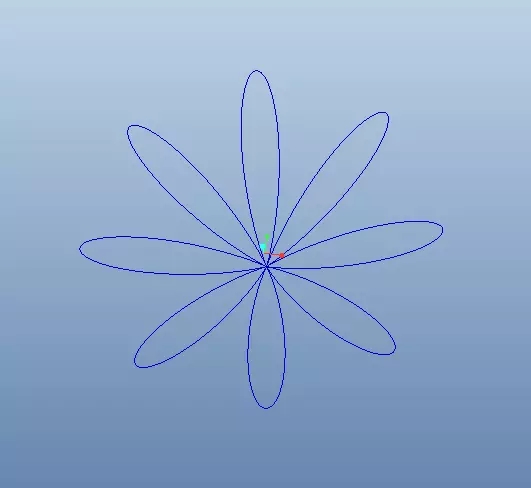

4.玫瑰线

参数方程：

theta=t*360

r=10+10*sin(8*theta)

z=4*sin(8*theta)

坐标系类型：笛卡尔坐标

图形：

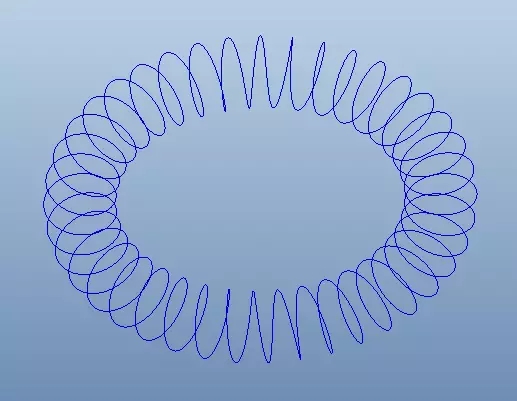

5.环形螺旋线

参数方程：

theta = t *360

r =  60+12* sin(theta*40)

z = 12* cos(theta*40)

坐标系类型：圆柱坐标系

图形：

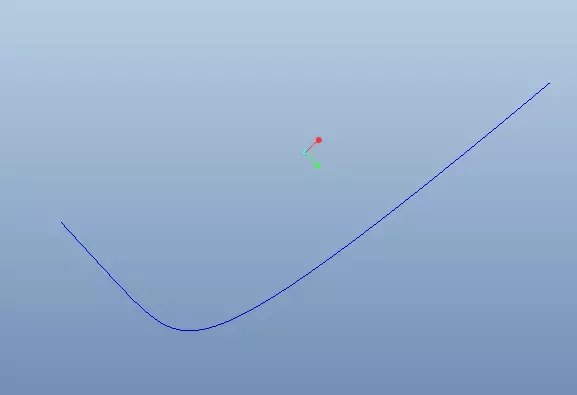

6.对数曲线

参数方程：

x=10*t

y=log(10*t+0.0001)

z=0

坐标系类型：笛卡尔坐标

图形：

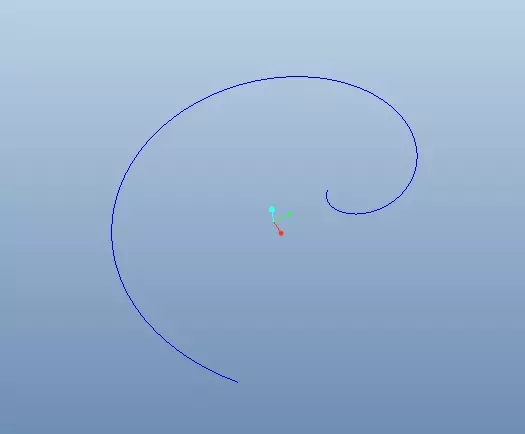

7.渐开线

参数方程：

r=1

angle=360*t

s=2*pi*r*t

x0=s*cos(angle)

y0=s*sin(angle)

x=x0+s*sin(angle)

y=y0-s*cos(angle)

z=0

坐标系类型：笛卡尔坐标

图形：

这七种proe曲线创建方程式编写方法，建议大家收藏关注，尤其是设计新人，以备不时之需！
