如何设置CAD线型，在模型空间和布局空间中有什么区别？

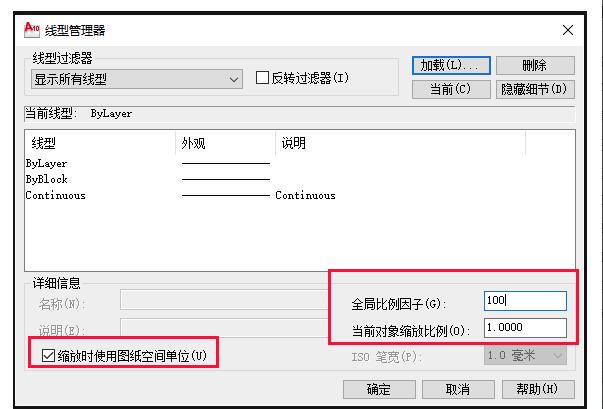

线型这个东西，很简单，但是很多使用cad多年的人都不了解它，导致在画图中遇见各种线型问题。首先我们要有一个概念，线型他有一个绝对的状态，就是全局比例因子为1的状态。当调整全局比例因子为100的时候，就是1x100。

举例来说，画一条点划线，点与线之间的空白，当1状态这个空白为30mm，修改全局比例因子为100，原有这条线，点与线之间的距离就变为30x100=3000mm。

修改全局比例因子，会影响全图所有的线。所以，如果你是通过模型空间出图的方式，那么全局比例因子就需要固定，绝对不能改变。

所谓的当前对象缩放比例。就是：全局比例因子（数字）x当前对象缩放比例（数字）。修改当前对象缩放比例不会影响之前画好的线，当会对之后画的线产生作用。

缩放时使用图纸空间单位。如果你是用布局出图，就需要勾选这个。它的意思是，当你是布局视口是50的比例，那么点划线会以初始状态1的距离x50来表现出来。

看到这里，可能大家还会有点绕，接着就用实际的画图例子来表达，有助于大家理解。

模型空间出图： 当用模型空间画图出图的时候，我们设定一个基准状态，全局比例因子为100，假定在这个状态下，画1:100的建筑平面图，轴线是正确，不会出现很密或者很疏的情况。那么我们在整个画图周期里，就永远不要更改这个全局比例因子了。

接着画1:50的大样图，发现轴线在大样图中表现的太疏了，那么我现在就需要修改当前对象缩放比例为0.5这个数值。接着再画大样图的轴线，发现比原来的轴线疏密要缩小一倍。是因为100x0.5=50这样等于将轴线以50的比例状态下表现出来。画不同比例的图，就通过修改当前对象缩放比例来得到正确比例的线型。 用模型空间出图的时候，缩放时使用图纸空间单位这个勾不勾无所谓。

布局空间出图： 使用布局空间出图，就需要勾选缩放时使用图纸空间单位。 当前对象缩放比例，永远保持1不更改。 而全局比例因子你可以在你整个画图周期里随便修改.当你画平面图的时候，你可以修改为100，好得到正确的轴线比例。当你需要画大样图的时候，修改为50的比例，这样你画大样的时候，轴线就表现为50的比例的状态。你们可能会说，改成50的时候，平面图原本的轴线也会自动更改。没关系，就让它随便改吧。

画完之后，通过布局来出图。在布局空间我们需要固定布局空间状态下的全局比例因子,将其设定为1。然后通过不同比例的视口来得到正取的轴线。1:50视口中的轴线，点与线之间的距离=轴线初始距离（模型空间全局比例为1的时候的距离）x50（视口比例）x1（布局空间的全局比例因子）。
