CAD图形如何导入到CDR中？CAD图形导入Coreldraw的方法详解

作为设计师，无疑会存在这一种尴尬问题所在，比如说网上找的一个素材，与软件格式不一样，无疑是需要转换格式才能打开。对于设计老鸟来说，这样的问题肯定碰到不少，并且找到解决方法了。但是对于设计师新人来说，如果遇到打开格式不符合基本就是放弃，束手无策了。别急，下面品索教育就以CAD图形导入到CDR中来告诉你，两种不同软件的协同处理，一起来看看CAD图形如何导入到CDR的案例教程。

我个人认为，理论上Coreldraw可以绘制复杂的工程图和电子图等，但它的长处不在这里 ，这也许是AutoCAD的拿手好戏。但若要在Coreldraw中制作图文并茂的文档，说明性的技术手册等，或者很多标注和填充图案的图形时，就要通过图形格式交换导入AutoCAD格式的文件。

　　经过个人的实践，初步找到了一种比较可行的方法。

　　在讲解此方法之前，首先要说明的是，理论上Coreldraw可以直接打开或导入*.DWG，

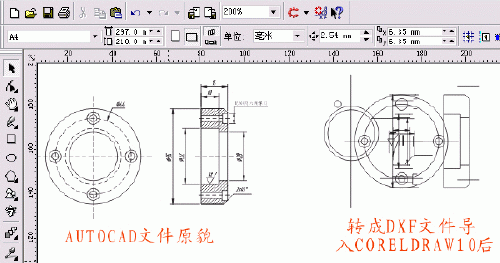

　　*.DXF等格式的文件，但我曾尝试过，效果不理想。就算是AutoCAD标准的图形交换格式文件（*.DXF文件），导入Coreldraw中效果也不是很好，很难保持AutoCAD文件的原貌，有时 甚至面目全非，如图1。这时你总不能用Coreldraw再一点点的描吧？如果转成位图格式导入，效果也不好，且文件体积太大。

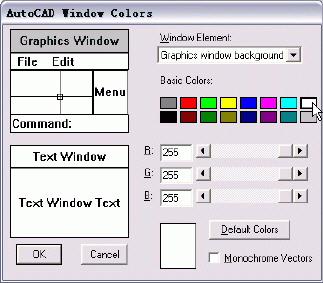

　　2. 回到绘图窗口，就会发现背景已经成为白色。

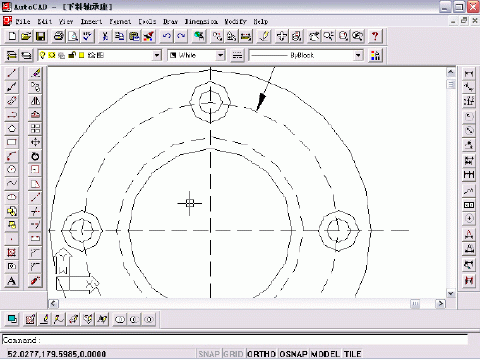

　　3. 为了在AutoCAD中能够平滑且精确显示，还要输入命令Viewres，设置变量，将其数值调大，如10000。否则的话，不仅在CAD中显示不够精细光滑，导入Coreldraw中的图形会走样，常见的就是圆变成了多边形。如图3。在命令行中输入Pan(平移)->右键菜单中选“Zoom Eextens”，将图形放到尽量大。

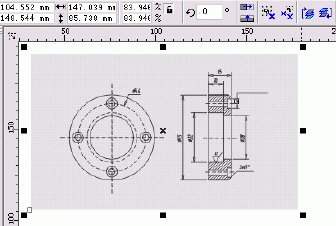

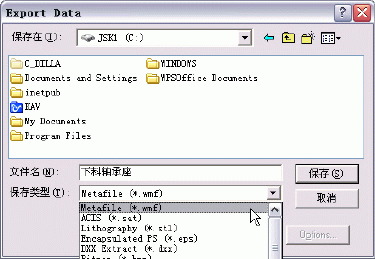

　　5. 进入Coreldraw，新建一个文档。右击工作区，选“输入”(或者用快捷键Ctrl+I)，从一大串支持的文件格式中选“Wmf格式”，选择刚才输出的Wmf文件，拉出一个对象框，导入。多少有点不幸，我们所需要的图形和一大块空白紧密结合，成为一体（我想这就是AutoCAD中的白色背景啦），白占了空间，而且编辑起来很不方便。如图5。（为了更加明显，图中用灰色突出表示）

　　 怎么办？别急，下面有办法。
　　6. 不放弃选择，单击属性栏上的“取消群组”（注意不是取消所有群组），将大片空白和有用图形分离开来。按ESC取消所有选择，在输入的Wmf图形的大空白上单击选中它，删除之，可去掉空白，如图6。（为了能够更清楚一些表示，图中的空白已经填充成蓝色），只保留我们所需要的有用图形部分。
