犀牛熨斗产品建模教程,教你rhino实例建模基础方法与技巧

对于犀牛建模来说,曲线和曲面的建立是重点难点,其中还有补面和衔接操作,令不少犀牛建模初学者们头疼不已,其实我们熟悉的产品建模只要你有思路和方法,都是可以通过熟练建模来尝试操作和完成,犀牛产品建模需要技巧和经验的,品索建议大家通过rhino实例建模来快速掌握,下面为大家分享犀牛熨斗产品建模教程,教你rhino实例建模基础方法与技巧,一起来看看吧!


熨斗建模三大要点:

1.熨斗整体形态曲线构建

2.熨斗把手造型

3.熨斗表面分割划分


第一步:创建图层

创建以下的图层



第二步:创建中轴线

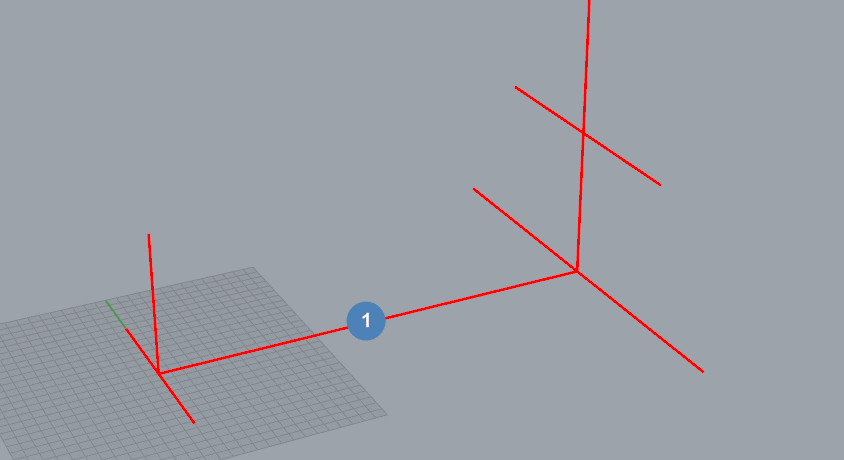

切换到透视,选择中轴线图层,创建如下图所示的中轴线

下图标示的1号线,起点参数0,长度200,其他的线长度任意。



第三步:绘制结构线

选择结构线图层,绘制下图显示的结构线。

特别注意4号线所有的点都必须定位在同一个平面上。

绘图这条曲线的技巧:绘制第一个点和第二个点是在透视上图操作,鼠标直接点击红色中轴线,接下来的点切换到Right视图创建,在做最后一个点的时候又切换回透视图操作,这样可以完美的绘制出这条曲线。



第四步:建立曲面

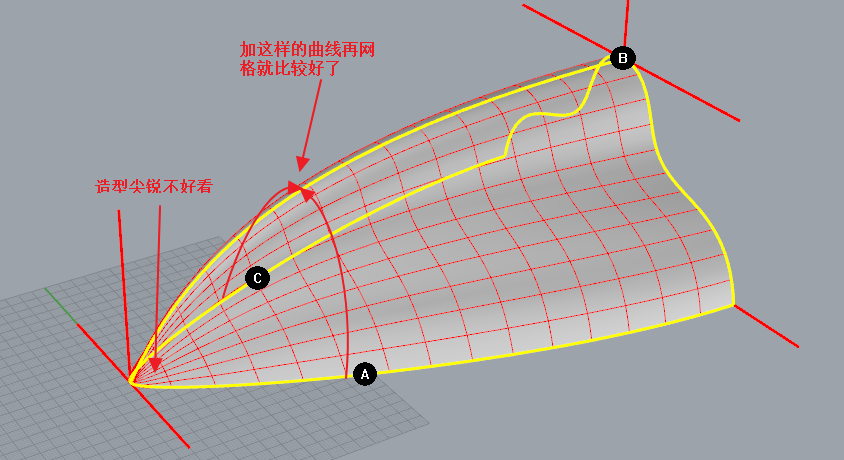

使用NetworkSrf建立曲面,曲面造型如下图所示

观察这个曲面前端的造型不够圆润,那我们必须在熨斗前段的位置添加一个截面线。



第五步:添加曲线

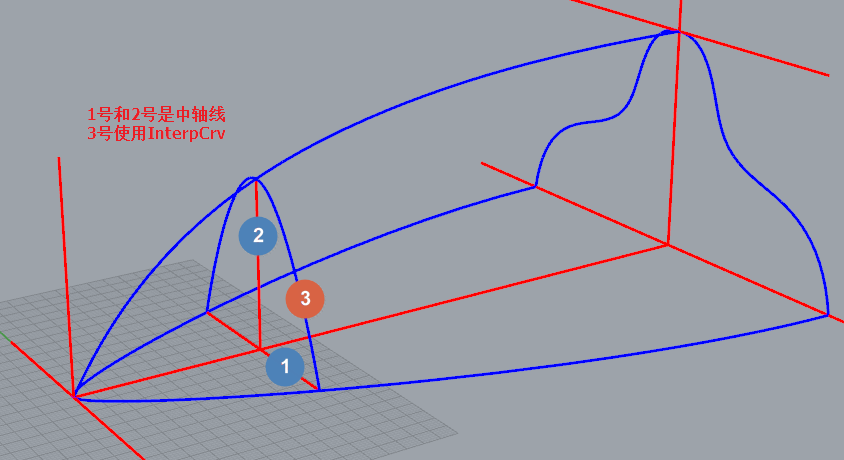

如下图添加必要的曲线

1号和2号是中轴线

3号使用InterpCrv(内插点曲线)

关于内插点曲线:这个曲线在创建后会穿过我们预先指定的点,而之前一直使用曲线(Curve)则不会。



第六步:创建曲面

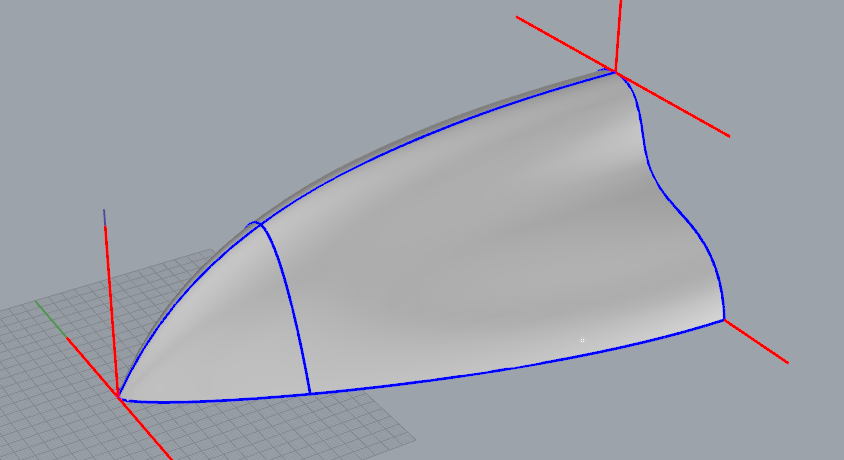

再用NetworkSrf(网格线建立曲面)命令创建曲面



第七步:制作把手

接下来制作把手的部分

切换到Front视图,绘制如下的两条曲线

1号线是把手洞口的平滑过渡线。

2号线是把手的洞口范围线。



第八步:修剪曲面

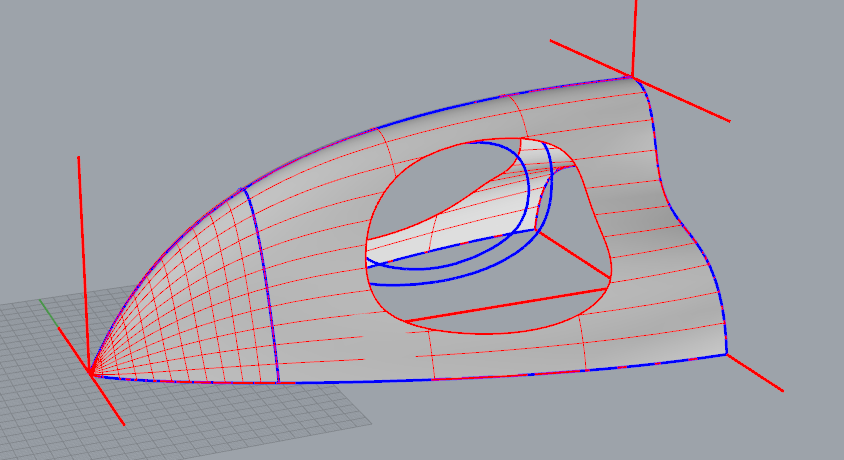

在选择1号线,使用Trim命令修剪掉曲线包围部分的曲面。



第九步:补洞操作

接着下来补洞的工作。

隐藏1号线

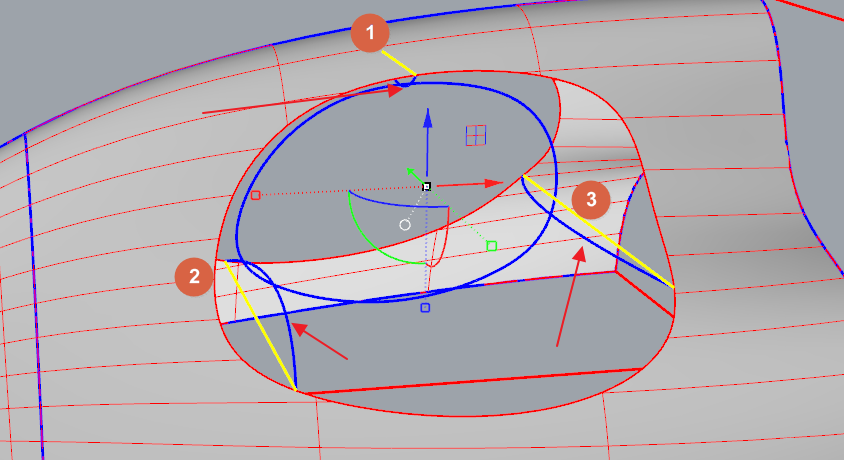

切换到透视图,选择中轴线图层,绘制下图所示的三条轴线(最起码三条线),位置尽量按平均分布放置。

选择结构线图层,以每条中轴为起点和终点用“内插点曲线”绘制结构线。

下图中数字标注为中轴线,箭头指向的为结构线



第十步:创建封口曲面

隐藏上一步骤绘制的中轴线

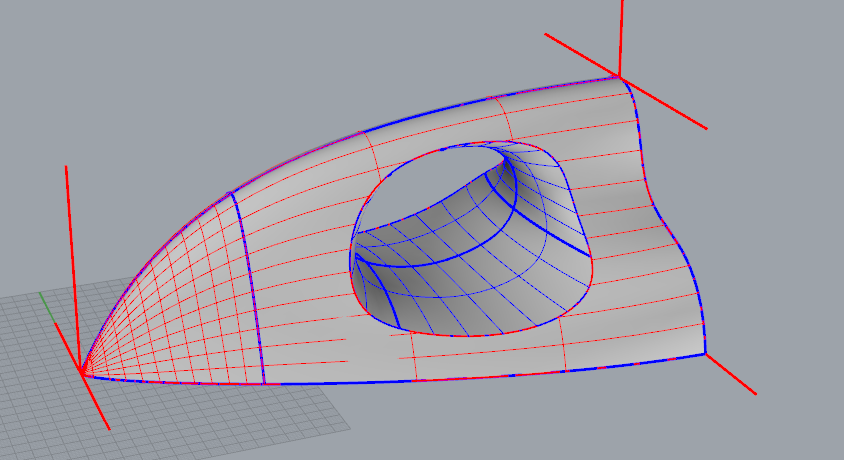

使用NetworkSrf创建封口曲面

弹出的对话框中,我们这里选择“位置”。

曲线建立曲面对话框的参数:

位置:位置指的是生成的曲面和原来选择的结构的位置保持创建前后不变,也就说曲线完全贴合曲面的,不过生成的曲面和它相邻的曲面不会有平或衔接的关系。

相切:当网格曲面和它相邻的曲面的成相切平滑关系。

曲率:同相切,但是平滑度更高。

我们这里用位置。



第十一步:衔接曲面

处理两个曲面的平滑关系。

上个步骤我们建立曲面用了位置的参数,那么这连个曲面是不会平滑衔接的。

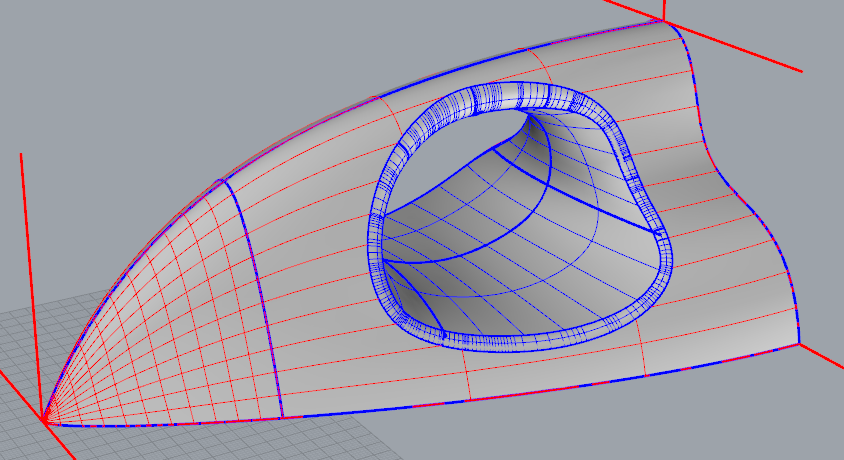

本实例中使用FilletSrf(曲面圆角)命令,曲面圆角后Join曲面。

操作方法:使用命令后点选两个曲面,输入半径5.


来源:晶网设计
