rhino建模实例图文教程,潘顿椅模型犀牛建模教程

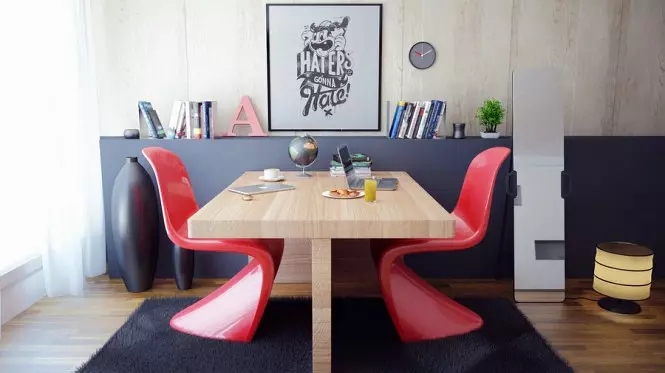

潘顿椅是由丹麦设计师Verner Panton于20世纪60年代设计的。它是世界上第一个用塑料制作而成的椅子,被认为是丹麦设计的杰作,那么如果用犀牛来进行这款椅子的建模,方法你会么?下面品索为大家分享这篇rhino建模实例图文教程,教你潘顿椅模型犀牛建模方法,相信会带给犀牛建模初学者不少感悟。

创建以下的图层

结构线图层是平面曲线,轮廓线是空间曲线。




使用BackgroundBitmap(载入背景图)命令载入潘顿椅的立面图片。


绘制如下图的中轴线和结构线,还有绿色的轮廓线


立面的曲线完成




切换到透视图绘制下图显示的轴线,在根据这个轴线绘制潘顿椅的平面结构线。

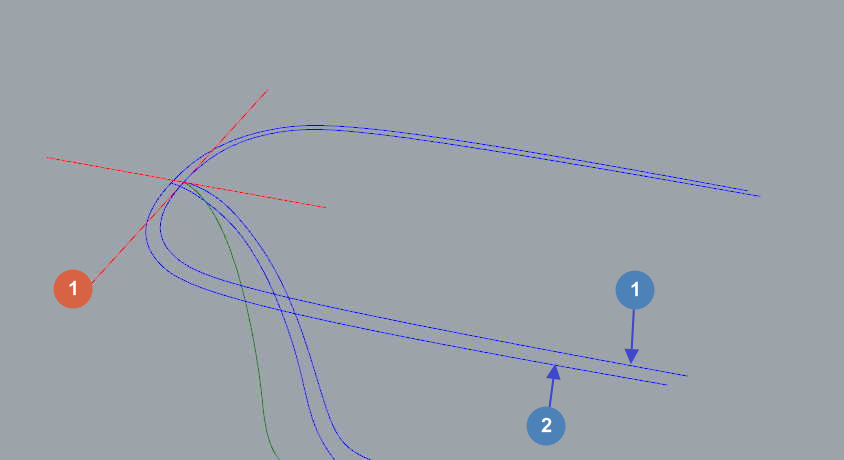

下图中蓝色1号和2号是左右对称的两段曲线,并不是连着的。




犀牛建模要点:主要命令是Crv2View


隐藏结构线绘制下图显示中轴线和结构线。

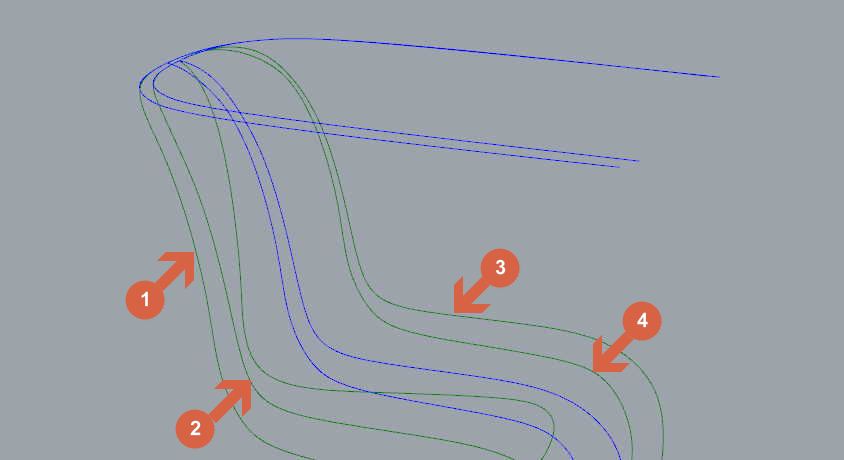

下图红色箭头是中轴线,黄色箭头指向的轮廓线,轮廓线是不组合在一起的。




犀牛建模要点:中轴线和结构线的点的位置关系,这个比绘图的关键,结构线的点一定要在中轴线上,这样能保证绘制的曲线之间的连续性是平滑的。

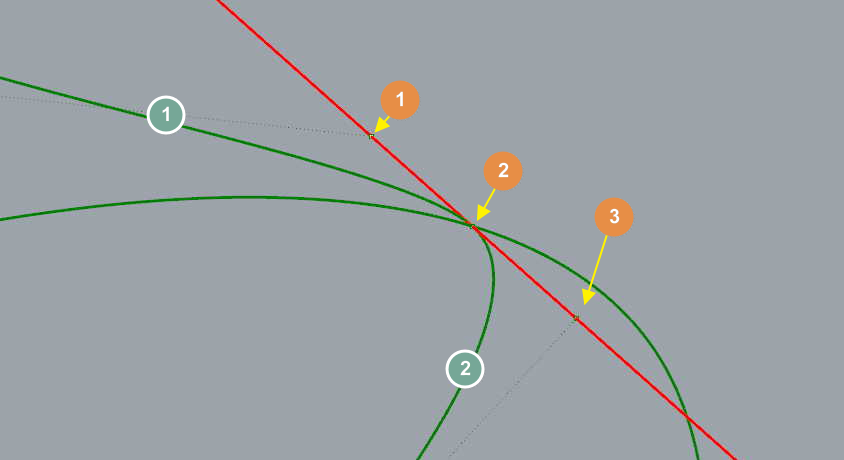

下图箭头指向的点就是轴线两边的轮廓线的控制点,下图标示的1号线和2号线是相切的连续性关系

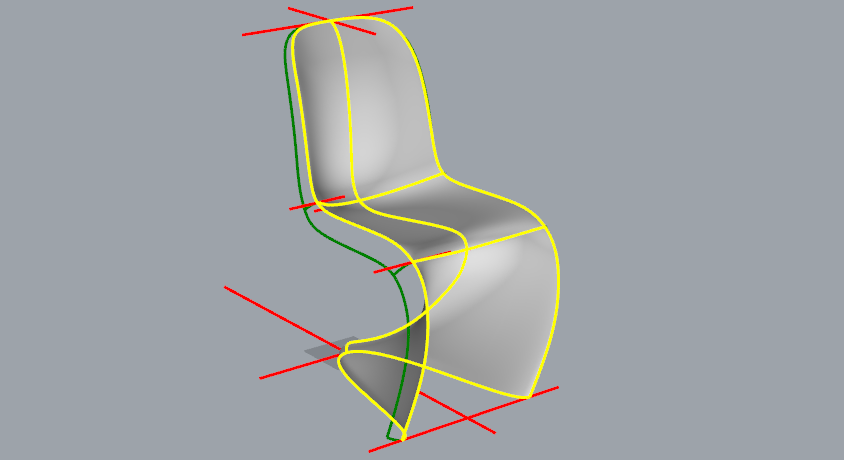

使用NetworkSrf(网格线建立曲面)命令做椅子的表面




使用Sweep2(双轨扫掠)命令制作边界




潘顿椅模型犀牛建模教程还是比较简单,重点就是绘制出物体的结构线,而这些知识大都是需要学习的,大家对一些基础制作掌握不是牢固的话,最好的办法就是反复多练习几遍,命令都熟悉了建模能力自然就提高了。
