Proe基础实战教程，教你如何拆分零件方法

在我们Proe工程制图，结构制图中，往往会碰到这样一个操作情形，那就是需要对组合在一起的零件进行拆分，具体的说就是把一个五金零件拆分，一分为二。在我们使用Proe制图的时候，如何将一个零件拆解为多个零件的方法你知道么？其实只要你熟悉proe软件的“合并/继承”命令，有操作基础的的话肯定是比较简单的。下面品索教育就为大家分享Proe基础实战教程，教你如何拆分零件方法。

第一步：新建组件

首先我们新建一个组件，名称自定，点击确定，进入组件环境。

第二步：创建实体零件

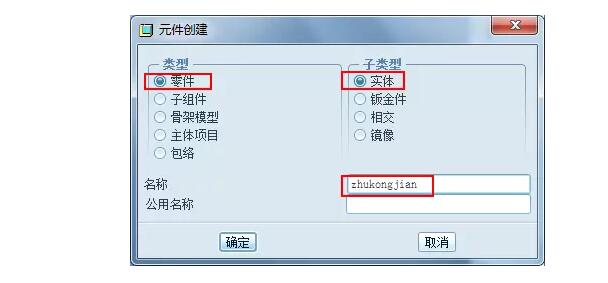

点击右侧的【创建】按钮，弹出下面的窗口，按照下图进行设置，名称输入zhukongjian。

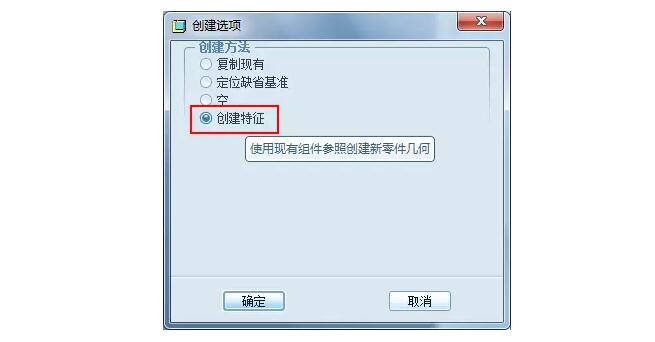

创建方法选择“创建特征”，即使用现有组件参照创建零件几何。

第三步：创建拉伸厚度

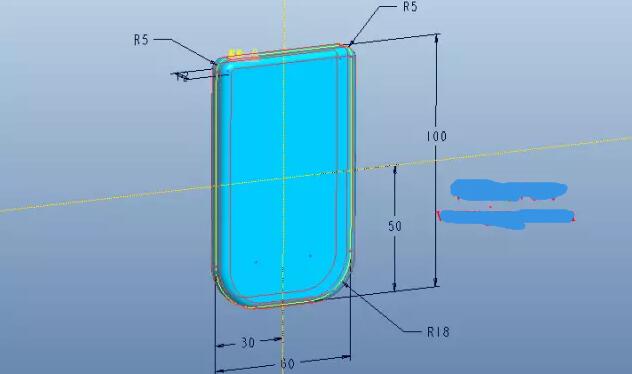

此时在模型树有一个名称为zhukongjian的零件且此零件处于激活状态，点击拉伸创建下图所示的拉伸特征，截面的尺寸我们可以很清楚的看到，对大家来说很简单，拉伸厚度12。

第四步：拉伸一个平面

再次拉伸一个平面，如下图红色箭头所指，尺寸自定。

第五步：激活组件

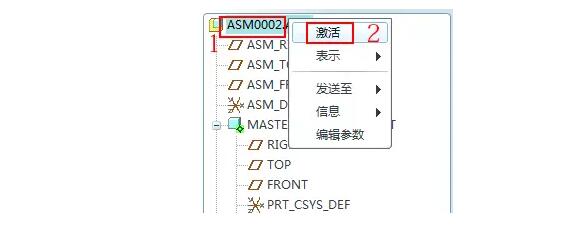

在模型树选择组件，鼠标右击选择“激活”，再次回到组件环境。

第六步：再次创建一个零件

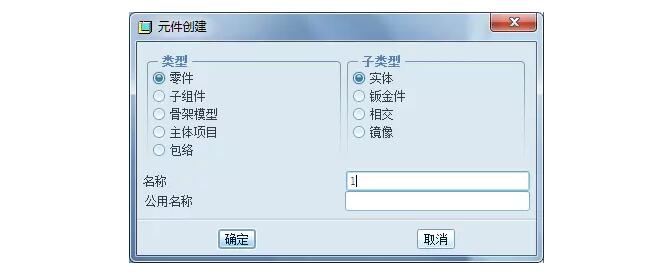

按照第二步的步骤，再次创建一个零件，名称为1，创建方法同第二步。

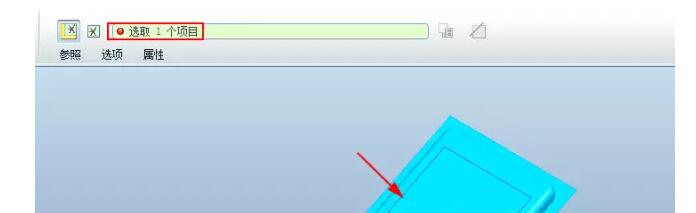

此时零件1处于激活状态，点击【插入】-【共享数据】-【合并/继承】，弹出下面的控制面板，选择下图箭头所示的zhukongjian作为参照，点击勾号完成。

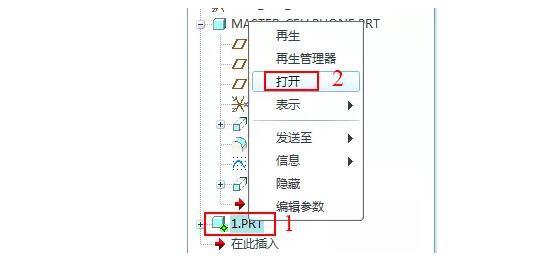

此时我们打开零件1。

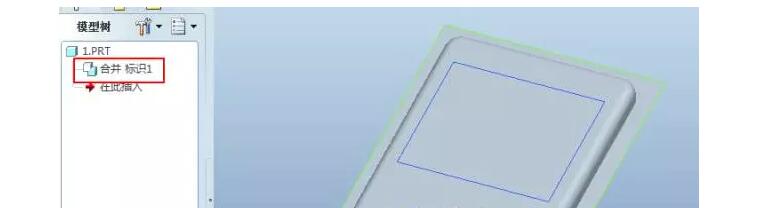

我们发现：零件1已经成功继承了zhukongjian的几何外形。

第七步：保留上半部分

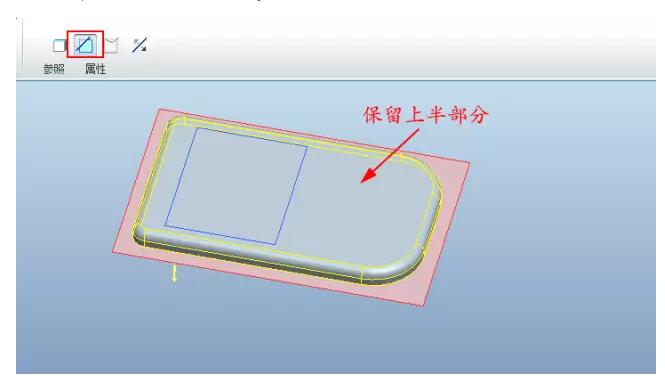

选择零件1的拉伸平面，即下图加亮显示的那个平面，点击【编辑】-【实体化】，点击下图红色方框所示的按钮，调整好箭头保留上半部分。

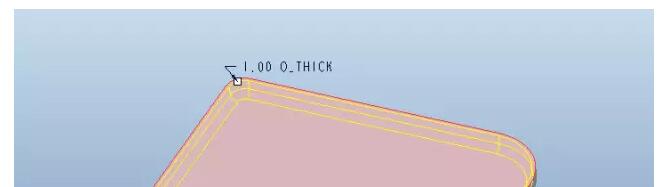

对剩下的部分进行抽壳。

第八步：同样的，再次创建一个零件

按照步骤6再次创建一个零件，名称为2，创建方法同上。

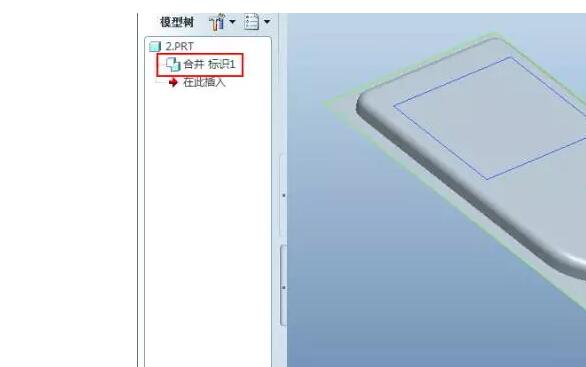

点击【插入】-【共享数据】-【合并/继承】，弹出下面的控制面板，选择zhukongjian作为参照，点击勾号完成。这样零件2也继承了zhukongjian的几何外形。

第九步：方法一样，不过这里保留下半部分

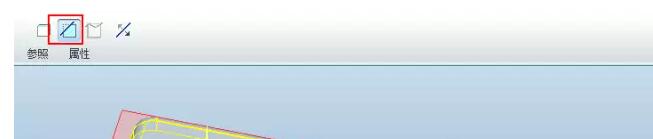

按照第七步，同样采用实体化操作，因为零件1保留的是zhukongjian的上半部分，因此这里保留模型的下半部分。

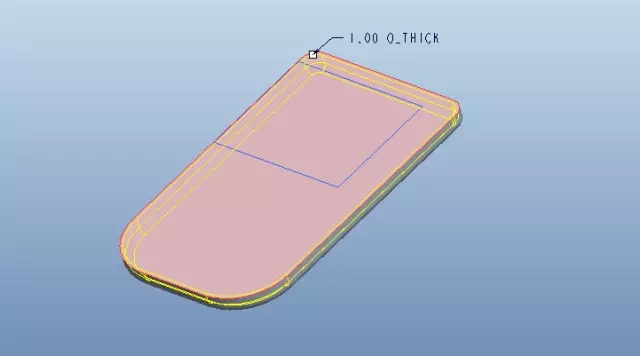

抽壳。

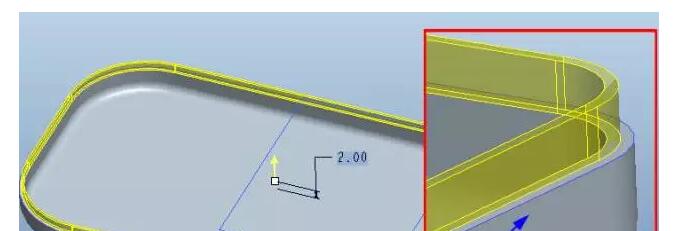

拉伸一个唇特征，如下图所示。

第十步：移出材料

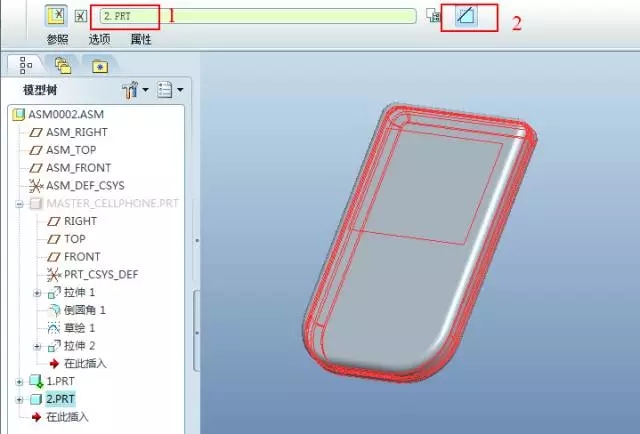

激活零件1，点击【插入】-【共享数据】-【合并/继承】，这里就不是采用zhukongjian作为参照，而是采用零件2作为参照，点击“移除材料”按钮，点击勾号完成。

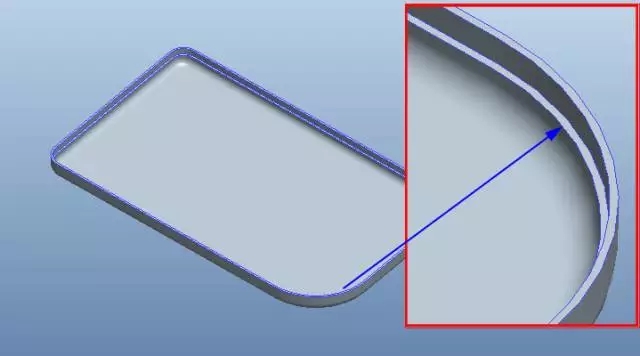

打开零件1，我们发现零件1也带有唇特征，这是是以零件2为参照，通过布尔运算创建的。

接下来，我们只要将模型树上zhukongjian进行隐藏即可。这样我们就成功将一个零件拆出了两个零件。

怎么样，proe软件里拆分零件的方法你学会了么？赶紧实际操作试试吧！这可是比较常用的基础操作哦！
