Revit,ArchiCAD,Rhino在建筑建模上的特点及优缺点介绍

三维建模软件有很多都可以应用于建筑建模上,除了我们熟知的3dsmax,犀牛,还有更专业的建筑建模软件,比如说Revit,ArchiCAD,这些软件你用过哪些呢?有什么样的特点以及在建筑建模上面差异和优缺点呢?下面品索教育就为大家揭晓Revit,ArchiCAD,Rhino在建筑建模上的特点及优缺点,让你知晓在建筑建模上这些三维建模软件的特长和缺点。

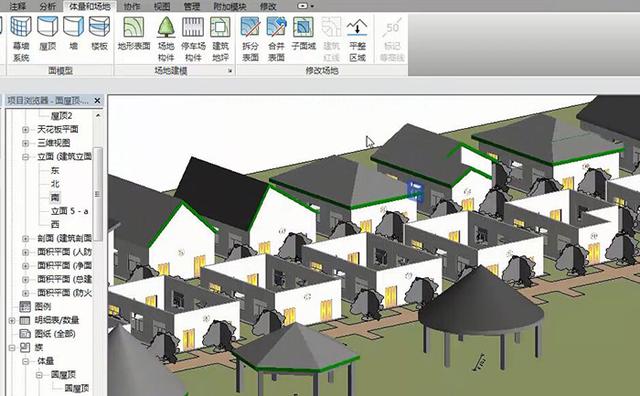

Revit是Autodesk公司一套系列软件的名称。Revit系列软件是为建筑信息模型(BIM)构建的,可帮助建筑设计师设计、建造和维护质量更好、能效更高的建筑。

在revit中建筑、结构、暖通、电气等各行各业在同一个模型中互相深化,互相参考,共同优化,对建筑在资源节约整合方面会有巨大贡献,可视化极强。但是感觉在方案设计阶段并不适合使用,它更适合方案都敲定得差不多,开始详细建模,然后顺带着平立剖图纸都哗哗的出来了,施工图也跟着出来了,在后期出图方面还是很不错的。


Revit的特点:

Revit是国内民用建筑领域里,最为常用的BIM建模软件。Revit具有强大的体量创建、自适应族的建筑复杂造型功能。而这一特点,对于异型曲面爱好者来说,有以下几方面的优势:

1.建模自由,可使用拉伸、旋转、放样、布尔等多种手段进行建模,不规则曲面建模也没有问题;

2.引入sketchup的推拉方式,操作方便;

3.建出来的体量,不管是直面曲面,都可以直接拾取变成墙体、幕墙或屋顶;

4.体量模型直接设楼层高度,直接可以得出平面,此也可以扩展到导入的其他3D模型。

除此之外,Revit的优点在于参数化,各种建筑信息均可导入,包括墙体结构,楼板结构,门窗族设定好一键载入一键放置,平面生成的也很精准,参数设定好还可以导出粗略的节点图;Revit强于建筑设计推敲和机电优化,单纯画建筑模型和图纸速度是SU+CAD的3倍以上;在后期阶段,当设计已经定型,利用Revit可以进行细节深化以及图纸绘制,所有东西自动更新,非常方便,极大的提高了效率,也节省了设计的时间成本。

revit不适合做异形,甚至不适合在设计阶段使用,因为太严谨和现实,反而制约了创造力,而且建模功能也非常有局限性。

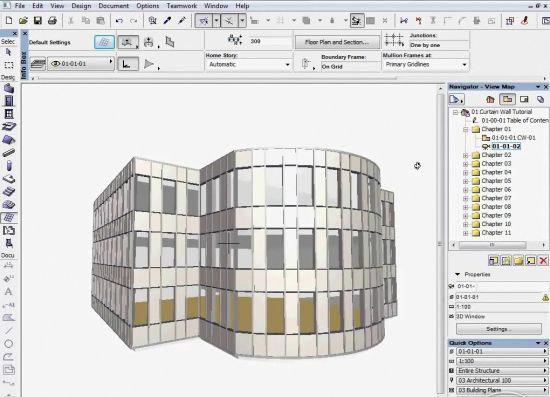

ArchiCAD提供独一无二的、基于BIM的施工文档解决方案。ArchiCAD 简化了建筑的建模和文档过程,即使模型达到前所未有的详细程度。ArchiCAD自始至终的BIM工作流程,使得模型可以一直使用到项目结束。ArchiCAD是快速的逐层绘制,Revit则是需要你等待它绘制完成。测试的结果是,ArchiCAD比Revit快了45%。这个差别还是很大的。

很多建筑设计师会觉得Revit更笨,ArchiCAD更自由。并不是说Revit不能修改,而是设计师和建筑之间总隔着一层叫参数驱动的东西,你需要花精力去思考软件的逻辑。

ArchiCAD的特点:

ArchiCAD作为一款最早的建模软件,历史更长,积累更好,能出非常漂亮的图档,支持多核工作,而且速度还快过CAD,较受最开始接触三维软件的建筑师欢迎;此外,ArchiCAD不同于原始的二维平台及其他三维建模软件,它能够利用ArchiCAD虚拟建筑设计平台创建的虚拟建筑信息模型进行高级解析与分析,如绿色建筑的能量分析、热量分析、管道冲突检验、安全分析等等。据了解,欧洲、日本市场,ArchiCAD市场份额是超过Revit的。

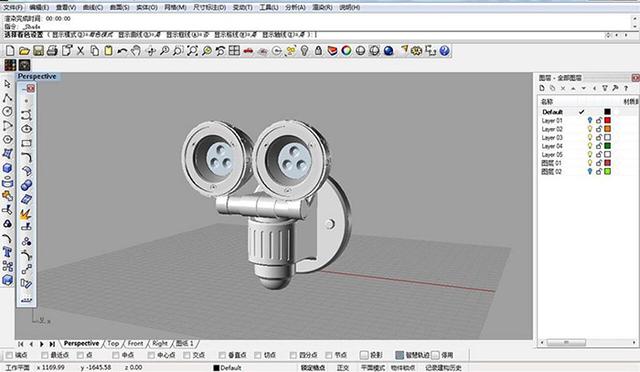

Rhino,中文名称犀牛,是一款超强的三维建模工具。不过不要小瞧它,它包含了所有的NURBS建模功能,用它建模感觉非常流畅,所以大家经常用它来建模,然后导出高精度模型给其他三维软件使用。

Rhino这种功能强大建模原理清晰简易,很适合前期方案的推敲改进,造型不够猛,那就把生成面的曲线调的更流畅更夸张再成面,曲面味道不够就控制点打开来回调一调,对塑形这么良好的控制力使得之前它也甚为工业设计不可或缺的建模软件,汽车,工业设计作品啦都是Rhino建模。

犀牛配合着T-splines可以像Maya一样捏泥一样纯搞造型,有Grasshopper等插件可以数字化可控设计建模,从插件的配置可以看出很符合前期的设计工作。

Rhino的特点:

Rhino是美国RobertMcNeel&Assoc公司开发的一款电脑辅助非线性造型软件。Rhino具有和CAD一样的命令行输入方式,可以进行2D和3D的图形绘制,且有极强的各种高阶数学的图形绘制,各种函数曲线和曲面;Rhino对于曲面有更好的掌控性,可以方便的推拉曲线控制点;此外,对于有完整图纸的模型来说,Rhino的建模速度很快,不需要推敲的情况下Rhino可以迅速的从线框拉成面,然后偏移生成墙体,而且在Rhino里面,三维空间的调整可以更容易地做到,在几个窗口确定下点位或者用操作轴操作一下就好。

Rhino必须要学的,并且会用到设计的各个阶段,除非认为自己以后只会做几何复杂性较低的项目,那么SU就够了。如果是前期做方案设计的话,Rhino简直无可取代,3dmax和Revit基本不具备一个方案构思阶段应有的软件配合能力。这三个软件作为目前常用的BIM建模软件,各有各的优势,各有各的不足,我们应该选择适合自己的那一款建模软件,将其更好的发挥使用。
