CAD绘图基础教程：圆弧练习

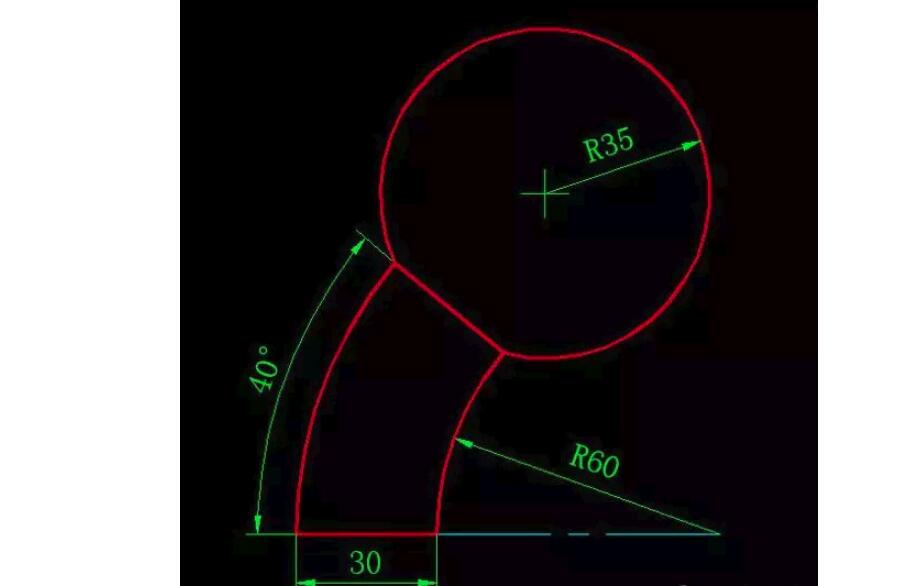

在看到一张图的时候，我们要先看一下图形所给的已知条件，根据已知条件决定CAD绘图的顺序和选择使用的命令参数。从下图的中可以看得出左下角的圆弧给出了相对完整的参数：半径60和夹角40，画图时可以从CAD绘图基础教程先开始。

初学者在练习的时候要注意命令行给出的提示和选项，练习后可以再尝试一下各种选项，了解了命令的各种变化后。绘图时能直接选用最快捷的方式，可以成倍提高效率。

练习图的操作步骤如下:

1、输入A后回车或单击圆弧按钮，执行圆弧（ARC）命令。命令行会提示：

ARC 指定圆弧的起点或 [圆心(C)]:

ARC是命令全名，这个提示是告诉我们可以直接在屏幕上点取起点或输入起点坐标，也可以输入C，回车，先确定圆心位置。

2、输入C，回车，图中对圆心坐标并没有要求，我们可以随意在屏幕上点取一点或输入0,0后回车将圆心定在坐标原点上。此时命令行会提示：

指定圆弧的起点:

起点并没有明确的坐标，但我们知道半径是60，圆弧的起点在左侧水平方向，因此可以输入相对坐标（@-60,0）（注意，如果是在屏幕上通过动态输入的 话，就直接输入-60,0就可以了，因为动态输入默认就是相对坐标），或者按F8打开正交，像左侧拖动光标后直接输入距离：60。

3、在命令行输入@-60,0，回车，确定圆弧的起点。命令行会提示：

指定圆弧的端点或 [角度(A)/弦长(L)]:

到这一步我们有三种选择，直接确定端点坐标、输入圆弧的包含角或弦长。我们的已知条件是角度，所以需要输入A选项。角度逆时针方向为正，顺时针方向为负，这里要输入的角度是-40。

4、输入A，回车，输入-40，回车，这段圆弧就绘制好了。

上面的操作讲解中对命令行提示进行了详细的说明，后面不再详细讲解，希望大家自己注意命令行给出的提示。

5、输入O回车或单击偏移按钮，执行偏移（OFFSET）命令，直接输入30，回车，指定偏移距离。

6、选择绘制好的圆弧，然后在圆弧的左侧单击，就将先绘制的圆弧向左偏移了30，生成了第二段圆弧。

7、输入L或单击直线按钮，捕捉两段圆弧端点，用直线将两端圆弧的端点连接起来。

8、输入A回车，捕捉小圆弧上端点，输入E回车，捕捉大圆弧上端点，输入R回车，输入-35回车。

从工具栏我们就可以看到CAD绘图基础教程中针对圆弧提供了很多种画法，不同的已知条件可以选择不同的画法。但有时图中圆弧在跟前后图形相切的状态下只给出半径，虽然 是圆弧图形，但却不一定非要用圆弧的命令，有时可以用倒圆角（fillet）命令，有时还必须用圆，然后将多余部分修剪掉。
